Ремонт сабвуфера Edifer X600

Принес мне знакомый сегодня, кстати, это ему я собирал УНЧ в коробке от UPS, вот тут ссылка с материалом, в ремонт сабвуфер Edifier X600, но это и не важно, система 2×10Вт+30Вт. Проблема была следующей, пропадал периодически звук на сабе. И начинал так еле похрипывать!

После разборки были обнаружено, что вся система работает на все известных TDA2030A – сателлиты и TDA2050 – сабвуфер. На вид после разборки все было целым и невредимым. Но дальнейший осмотр становился все интересней и интересней

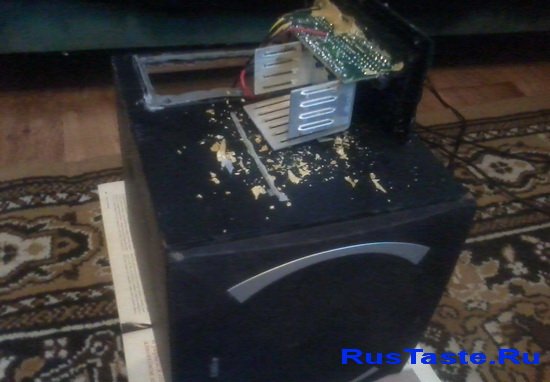

Усилитель Edifer X600

Первое о чем я подумал, это то, что причина пропадания звука — это простой непропай или как называется сырая пайка. Решается проблема это очень легко. Брал обычную канифоль, можно жидкую (кстати, как делать жидкую канифоль я рассказывал тут), и хорошенько промачивал каждый контакт микросхем TDA20XX. И свержу аккуратненько паяльником с капелькой олова проходил каждый контакт. Главное осторожно это делать, что бы не склеить между собой контакты микросхемы.

После того как я пропаял каждую микросхему, снял остатки канифоли спиртом, включил в розетку для проверки… Прикол, как работала так и работала с хрипом… Методом втыка подергав плату звук периодически то появлялся то пропадал. Ну блин разозлился и решил полностью пропаять все контакты от входа звука до выхода на сателлиты.

А там такая засада, пол платы затянуто клеем…

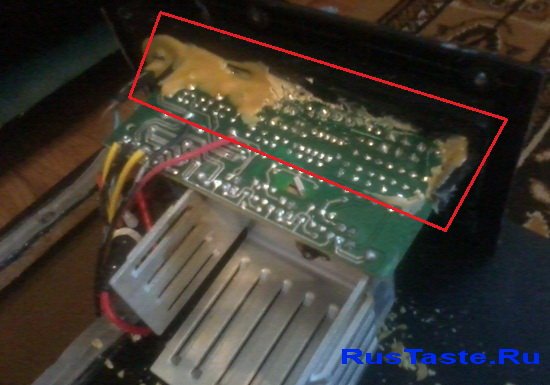

Плата Edifer X600 залитая клеем

Сняв аккуратно клей скальпелем, кстати случайно одну дорожку порезал, были пропаяны все входящие разъемы все выходящие и еще несколько резисторов, с плохим контактом. И это ничего не дало изменения…
Уже начал грешить на саму микросхему. Сняв аккуратно радиатор, увидел какое то странное пятно на одной из ножек TDA2050. Пошевелил микросхему увидел, что ножка вообще перегнила! Я был в шоке, я час паял плату, а оказывается все было банально просто. Вот на фотографии видно, что ножка отгнившая, я даже для лучшей видимости отодвинул микру.

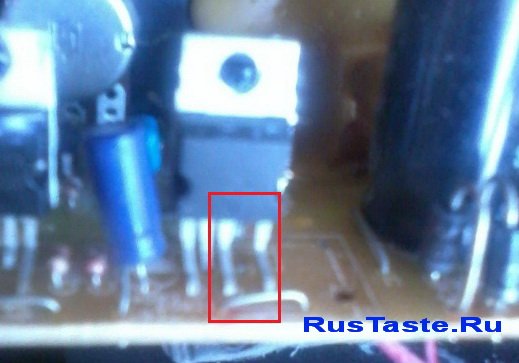

Edifer X600 сгнила ножка усилителя TDA2050

Что бы не покупать еще одну микросхему взял допаял коротенький кусочек проволоки и впаял этот удлинитель. Включив сабвуфер, все стало работать как надо))

И еще один прикол который был на этом УНЧ, это то что на микросхему минусовое плечо подавалось через радиатор. А крепеж радиатора к плате был ужасен и в любой момент могло оторвался и микра ушла бы с концами от перекоса напряжений. Что бы убрать этот косяк я добавил кусочек провода с минуса напрямую на ножку микросхемы

Вот такие бывают причуды у меня в ремонте. Так что если что просматривайте ножки микросхем, а то они сырость любят ловить.

Удачи с ремонтом. С ув. Admin-чек
