Индикатора уровня сигнала на К1003П1(A277, UL1890N, UAA180)

Наверняка вы не раз видели на aудио-аппаратуре такую интересную строчку с лампочек, а точнее светодиодную шкалу, которая в каждый подрыв, ну или усиление звука, полосочка далеше продвигалась, ну смотря где как стоит))

Так вот, эта полосочка указывает выходную пиковую мощь усилителя. Мне всегда нравились эти полосочки и я давно мечтал о них. Смотрел видео о К1003П1, напоминаю аналоги A277, UL1890N, UAA180. Красота как они “бегают там”… И тут случайно нахожу схему на микросхему К1003П1,кстати есть аналоги A277 UL1890N UAA180. Пробовать у меня собрать его не получилось, поскольку у меня нет таких микросхем… Поэтому я придумал свою схему, о которой я расскажу позже.

А щас немного о К1003П1 – это микросхема-двайвер для 12 сегментного индикатора. Тоесть она работает по принципу компоратора, когда напряжение достигает определеннного предела появляется на выходе ток, только это все внутри… снаружи минимум обвязки, да и то половина от всех деталей.

Краткие парраметры по микросхеме

Питание 12-18 В
Ток потребления 30мА
Питание входа максимум 0,5В, которое можно регулировать с помощью R1 и R2 в обоих схемах

Не буду мучать вот:

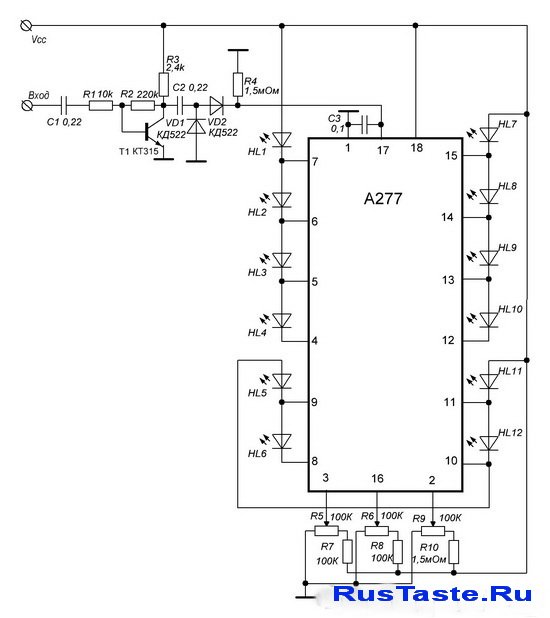

Cхема Индикатора уровня сигнала “Шкала нарастания”

Cхема Индикатора уровня сигнала “Шкала нарастания”

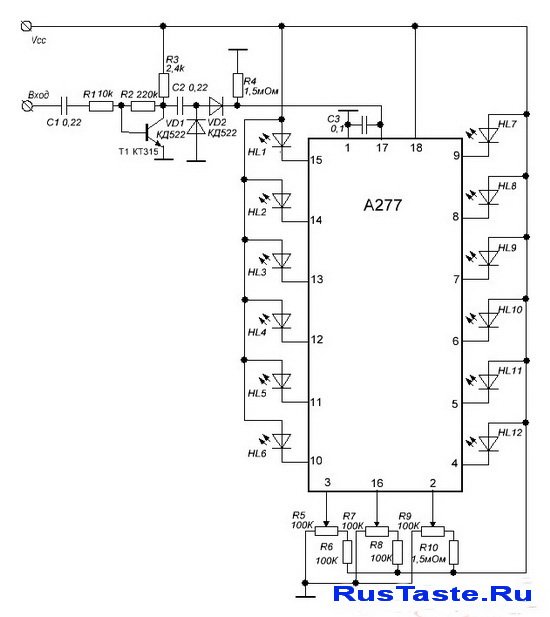

Схема Индикатора уровня сигнала “Бегущая точка”

Схема Индикатора уровня сигнала “Бегущая точка”

Используемые детали:

C1,2 = 0,22 Керамика (пленка)
C3 = 0,1 Керамика (пленка)

HL1-12 – любые небольшие светодиоды

IC1 = A277 (UAA180 UL1890N К1003П1)

R1 = 10k 0,25Вт
R2 = 220k 0,25Вт
R3 = 2,4k 0,25Вт

R4,10 = 1,5мОм 0,25Вт
R5-9 = 100К любые подстроечные резисторы

T1 = КТ315 буква не имеет значение

VD1,2 = КД522 заменить можно на 1N4148

Схема индикатора уровня сигнала на К1003П1(A277, UL1890N, UAA180) проста в настройке…
1. Подключаем ко входу сигнал, допустим с аудиокарты ПК и Выставляем с помощью R1R2 нужное входящее напряжение, то есть что бы на максимальной громкости доходил индикатор до края… Ничего сложного

Вот кстати интересное видео индикатора уровня сигнала на К1003П1(A277, UL1890N, UAA180) в деле:

На этом пока все… подписывайтесь, коментируйте присылайте свои идеи. С ув Admin-чек
