Как сделать электропечь для сауны своими руками?

redactor

Как сделать электропечь для сауны своими руками?

Изготовление электропечи для сауны своими руками

Изготовление электрической печи для бани своими руками — не такой уж сложный процесс. Собирается она просто и без использования дорогостоящих материалов, не нуждается в сооружении дымоотводной трубы и чистке от продуктов горения.

О будущей конструкции

Устройство самодельной электрической печи для сауны

Простейшая модель электропечи состоит из корпуса коробчатой формы, внутри которого размещают бак с дверцей на горловине для подлива воды и несколько сваренных между собой ТЭНов. Сверху и между ними выкладываются камни. Нагреваясь камни отдают тепловую энергию в парную, поднимая температуру в ней до оптимального уровня.

Для металлических конструктивных элементов используют нержавеющую сталь, которая не корродирует в воде, не прогорает под воздействием высоких температур и не выделяет вредных веществ.

По возможности, управление прибором осуществляется электронным пультом, который должен находиться вне парной. Он соединяется с блоком нагрева печи электрическим кабелем.

Система нагрева срабатывает через включение таймера. Максимально допустимый уровень нагрева ТЭНов — 650ºС. Если температура снижается до 600ºС срабатывает датчик и загорается лампочка «Нагрев». Прогрев камней происходит при нахождении таймера в режиме ожидания.

Как только верхний слой камней нагреется до 550ºС таймер срабатывает и включается лампочка в позиции «Готово».

Камни также можно выложить сверху корпуса над ТЭНами на металлическую решётку, сваренную из арматуры и во время банных процедур поливать их водой или настоем трав для образования пара.

Материалы

Для изготовления электрической печи для сауны своими руками потребуется закупить следующие материалы:

несколько электрических ТЭНов (3-4 шт.);

листы нержавеющей стали толщиной не менее 3 мм;

арматуру диаметром 6 — 10 мм;

реостат, регулирующий мощность;

банку термостойкой краски;

засыпку из камня.

Инструменты

Набор инструментов должен состоять из:

рулетки и угольника;

сварочного аппарата с комплектом электродов диаметром 3 мм;

отрезных кругов по металлу;

Позаботиться заранее нужно и о средствах индивидуальной защиты во время сварочных работ:

спецодежде из плотного материала;

резиновых (диэлектрических) перчатках.

Расчет мощности

При расчёте мощности электрической печи учитывают теплопроводность материала, из которого возведена постройка и её геометрические параметры:

  1. Так для бревенчатых срубов суммарная мощность ТЭНов должна быть в пределах 1,4 — 1,8 кВт на 1 м³внутреннего пространства.
  2. Для кирпичных и панельных бань мощность прибора рассчитывается исходя из соотношения 0,6 — 0,8 кВт на 1 м³.

к содержанию ↑

Инструкция по изготовлению

Изготовление электропечи для сауны закрытого типа своими руками состоит из следующих действий:

Разработки детального чертежа на бумажном носителе с определением оптимальных габаритов, необходимой для нагрева мощности, местоположения будущего прибора. Обычно корпус электропечи делают небольшим по объёму, основное пространство в их конструкции занимает корзина для каменной засыпке. Форма корпуса может быть любой, но удобнее при эксплуатации будет прямоугольная печь. Она более устойчивая, способна сохранять свою форму длительный период времени. Благодаря тому, что её угловые зоны практически никогда не раскаляются, соблюдается баланс тепловых потоков и равномерность нагрева помещения.

Расчёта количества ТЭНов для печи, исходя из мощности одного элемента.

Разметки на стальном листе деталей корпуса и отрезания нужных частей.

Соединения ТЭНов в одну конструкцию с помощью металлических полос.

Закрепления ТЭНов на одной из сторон. Их монтируют к одной из сторон печи – боковой или нижней, используя болты или сварку. Расстояние от нагревательных элементов до металлических стен корпуса должно быть таким, чтобы в этот зазор мог уместиться лист асбеста. Коэффициент теплоотдачи его минимальный, поэтому никакого нагрева корпуса непосредственно ТЭНами не случиться.

Сборки корпуса печи. Детали из листовой стали скрепляют с помощью сварки или на болтах.

Приварки ножек из арматуры снизу корпуса печи для установки на пол.

Укладки камней плотными слоями, без зазоров и больших щелей. Снизу кладут более крупные камни, а затем меньшей фракции. Между ТЭНами и наполнителем должен оставаться небольшой зазор для воздушной конвекции, последний его ряд должен полностью закрыть ТЭН, но не быть его выше, чем на 8 см. При укладке камней нагревательные элементы обязательно нужно придерживать.

Изготовления защитного кожуха печи из листовой стали или шамотного кирпича.

Монтажа электроинструментов в печи. Для этой печи берут за основу несложную принципиальную электросхему: напряжение от сети подаётся на клеммы контролёра пульта, а провода, идущие от отопительного аппарата присоединяются к выходным клеммам.

Монтажа пульта управления печи. В парилке поддерживается высокий уровень температур и влажности, поэтому пульт должен быть установлен на стенку в другой комнате, где температура не выше 25 – 28 градусов. Провода от пульта должны в электрощитке подключены к отдельному автоматическому выключателю и прокладываться в защитных гофрированных рукавах. Предварительно под разводку проводов в стенах пробивают специальные штробы, которые после монтажа провода заделывают негорючим стройматериалом, например, цементно — песчаной смесью.

Установки датчиков контроля температур и уровня влажности электрической печи. Для их подключения используют термостойкие кабели, цельные по длине, без соединений. Обычно их крепят сверху агрегата, над полками или над входной дверью в парную.

Устройства заземляющего контура. Электрическая печь должна подключаться к линии собственного заземляющего контура, который рекомендуется прокладывать в земле на стадии строительства сауны. К печи его подводят с использованием защитных кабельных каналов. Если в своё время о заземлении не побеспокоились, то заземляющий кабель печи нужно соединить с нулевой клеммой электрического щитка.

Монтажа терморегулятора. Его устанавливают внутри конструкции и используют для измерения и регулировки температуры нагрева камней.

Облагораживания внешнего вида печи. Деталей корпуса зачищают наждачкой, обезжиривают бензином или ацетоном, грунтуют и окрашивают двумя слоями термостойкой краски;

Проверки работы печи, безопасности установки и подключения.

Требования к установке

Наиболее безопасное место для размещения электрической печи — это ближайший к входной двери угол. Можно установить и по центру, но обязательно с соблюдением следующих требований:

наличие зазора между горячими плоскостями печи и стенами парной;

выполнена защита легко воспламеняющихся поверхностей специальным экраном;

установлены защитные ограждения с зазором между ними и печью размером 7 см и более, которые помогут избежать сильных ожогов на коже при случайном соприкосновении;

сзади печи должно находится входное отверстие вентиляционной системы. Оно должно быть сквозным и располагаться на высоте 7 — 10 см от уровня пола. Размеры отверстия зависят от мощности печи, в среднем его диаметр составляет 15 — 25 см;

массивная опора под такой отопительный прибор не нужна, однако несколько слоёв шамотного кирпича под установку изделия всё же надо положить. Для этих целей подойдёт и толстый лист металла с подложкой из теплоизолирующего материала, например, плит экструдированного пенополистирола или стекловолоконной ваты;

под электропечь небольших размеров достаточно положить на пол асбоцементную плиту или керамические изделия.

Правила эксплуатации

Электропечь своими руками должна эксплуатироваться в помещении с надёжной вентиляционной системой. Электропроводка должна быть исправна, её энергетические возможности позволяют выдержать нагрузку от данного электроприбора, исключая опасность короткого замыкания.

Кроме того, существует ещё ряд правил, которых обязательно нужно придерживаться:

  1. Нельзя подключать прибор к системе подачи электроэнергии без достаточного количества воды в аппарате.
  2. Перед первой топкой и периодически во время эксплуатации измерять сопротивление с сети, которое не должно превышать 3 — 5 ОМ.
  3. Чтобы исключить поломок нагревательных элементов из-за накипи нужно заливать в устройство воду, умягчённую уксусом или лимонной кислотой.
  4. С периодичностью раз в полгода камни в электропечи перебираются, и очищаются от пыли и треснувших элементов.
  5. Если зимой баня не отапливается регулярно, то после каждого посещения бани воду из печи нужно слить, так как она может при замерзании расшириться и разорвать соединительные швы корпуса.

к содержанию ↑

Вывод

Изготовление электрической печи для бани — не такой уж сложный процесс для самостоятельной сборки. Собирается она просто и без использования дорогостоящих материалов, не нуждается в сооружении дымоотводной трубы и чистке от продуктов горения.

Печи для сауны электрические своими руками

Электропечь для сауны: сборка своими руками

Для бани или сауны традиционно используются большие кирпичные печи, которые обеспечивают нагрев не только воды, но и камней. Но такие модели слишком массивные, они требуют наличия специального основания, сложного обслуживания, соблюдения мер безопасности, так как для нагрева используется открытый огонь. Да и стоимость таких печей значительная, а для кладки рекомендуется приглашать печника. Но для бани своими руками можно собрать небольшую, но эффективную электрическую печь, которая отлично подходит не только для обычной русской бани, но и для финской сауны, где необходим так называемый сухой нагрев.

Преимущества электропечи: быстрый нагрев, простой уход, регулируется и управляется очень просто.

Разновидности печей для сауны

Для сауны своими руками можно сделать почти любой тип печи, который будет обеспечивать комфортные условия.

Популярны следующие типы:

  1. Кирпичная печь для бани своими руками – это довольно массивная конструкция, которая требует установки отдельного фундамента, а схема ее кладки должна выполняться в точности, согласно порядовке. Для работы применяется красный печной кирпич, в качестве топлива – дрова. Печь теплоемкая, но нагревается медленно, требует наличия дымохода для отвода продуктов горения, необходима и вентиляция, для подачи свежего воздуха.
  2. Металлическая дровяная печь легче традиционной кирпичной, она изготавливается из листовой стали, в качестве топлива используются сухие дрова. Вес этой конструкции меньше, специального фундамента не требуется, но нужен постамент, защитная стенка.
  3. Электрическая печь сегодня считается наиболее подходящей для небольших саун или бань. Это компактное устройство, которое фактически состоит из нагревательного элемента и емкости для камней, воды. Такую конструкцию легко сделать своими руками, она практична, отличается простым использованием. Для такой печи нет необходимости устанавливать дымоход. Сауна получится с таким агрегатом комфортной и удобной.

Преимущества электропечи

Печь вертикального типа.

Выбирая электрическую печь для сауны, вы получаете целый список достоинств:

  1. Быстрый нагрев при поддерживании заданной комфортной температуры в течение всего периода использования, что просто невозможно при применении дровяных печей.
  2. Грязь при использовании полностью отсутствует, так как печь работает на электричестве, сжигания топлива не происходит. Электрическая печь в связи с этим не нуждается в дымоходе для отвода продуктов горения, в специальной отдельной вентиляционной системе. Воздух в помещении так сильно не пересушивается.
  3. Уход за печью предельно простой, ее не надо постоянно чистить от следов копоти, остатков не прогоревшего топлива, нагара. Для начала нагрева достаточно только включить конструкцию, обеспечив подачу электротока, задав необходимую температуру.
  4. В отличие от других типов электропечь регулируется и управляется очень просто. Терморегулятор устанавливается непосредственно в парилке. Температура в течение всего использования поддерживается именно на том уровне, который задан, что является огромным плюсом. Термостат имеет защиту от перегрева, что очень важно, когда монтируется печь для бани своими руками.
  5. Печь безопасна, во время ее использования не выделяется угарный газ, открытого пламени нет, что не создает опасности для деревянной обстановки сауны.
  6. Размеры печи компакты, ее вес небольшой. Устанавливать такую конструкцию можно в любом удобном месте, нет необходимости предварительно ставить массивный фундамент, достаточно небольшого постамента для оборудования, в некоторых случаях требуется небольшая защитная кирпичная стенка, которая обеспечивает безопасность использования во время отдыха.

Как сделать электропечь своими руками?

Схема расположения печи.

Электропечи для саун отличаются предельно простой конструкцией. Как правило, это корпус из листового металла, внутри которого располагаются нагревательные элементы – ТЭНы. Сверху устанавливается клеть, которая полностью наполняется камнями, их надо укладывать плотно. Сама конструкция корпуса может быть открытой либо закрытой – все зависит от того, какую именно печь удобнее будет использовать для парилки. Обычно это открытые корпуса, которые подходят для получения не только сухого, но и влажного нагрева. Закрытые банные печи могут быть горизонтальными либо вертикальными, в состав конструкции входят: токопроводящая шина, нагреватель, тепловой экран. Открытые конструкции используют нихромовую проволоку, которая монтируется в керамической подставке в качестве греющей спирали. Для подключения печи лучше всего использовать трехфазную сеть с напряжением в 380 В, но для небольших бань вполне достаточно и традиционной однофазной на 220 В. Для последней конструкции обычно вырабатывается мощность равная 3 кВт. Это позволяет правильно рассчитать мощность нагрева, которая зависит от общей площади помещения и необходимой максимальной температуры. При монтаже электрической печи каменки для сауны необходимо обязательно обеспечивать заземление корпуса. После установки надо провести испытания, т. е. во время первого запуска оборудования провести замеры уровня сопротивления. При правильно выполненных работах оно не должно превышать 3-5 Ом.

Технология сборки

Чтобы собрать электрокаменку для сауны своими руками, необходимо выполнить такие действия:

  1. Сначала составляют чертеж будущей печи, который зависит от таких данных: площадь печи, необходимая мощность нагрева, максимальные и минимальные габариты, месторасположение. Обычно электропечи делаются небольшими, основное пространство их конструкции – это клеть для камней.
  2. Расчет числа ТЭНов для печи. Их количество зависит от мощности будущей конструкции, размеров печи, мощности одного ТЭНа, который будет использоваться.
  3. После этого можно приступать к сборке печи для бань. Для этого ТЭНы фиксируются на раме, соединяются перемычками. Лист стали с толщиной в 3 мм используется в качестве основы, к нему крепят остальные детали, используя болты и сварку.
  4. Если каркас готов, необходимо сверху уложить камни максимально плотно, между ними почти не должно оставаться зазоров.
  5. Далее ставится защитный кожух, который также может изготавливаться из стального листа, как и основная конструкция. Дополнительно можно поставить кирпичную стенку, предусмотрев для этого постройку небольшого постамента под печь.
  6. Подключение электропечи выполняется с использованием последовательного, параллельного соединений ТЭНов, обязательно наличие терморегулятора, при помощи которого будет контролироваться нагрев камней. В данном случае рекомендуется использовать поворотные либо барабанные выключатели, сам элемент управления надо расположить таким образом, чтобы он находился в удобном для использования месте. Обычно регулятор ставится в парилке, чтобы можно было, не выходя из нее, самостоятельно устанавливать комфортную температуру в помещении.
  7. Последним этапом является проверка работоспособности печи, безопасности и комфорта ее использования.

Сегодня для небольших домашних саун лучше всего использовать не массивные кирпичные печи, которые занимают очень много места, а небольшие и компактные, но удобные электрические. Стоимость таких конструкций может быть довольно высокой, но можно сэкономить, поставить электропечь для нагрева камней своими руками. Технология ее изготовления доступная. Это клеть для камней, в которой для нагрева используются ТЭНы.

Как изготовить электрокаменку для сауны своими руками?

Электрокаменка для сауны, своими руками изготовленная, поможет значительно сэкономить средства на обустройство парилки, но подключение готового устройства лучше доверить профессионалам.

Любители бань все чаще задумываются над вопросом целесообразности использования того или иного вида каменки. Однозначно утверждать, что какая-либо печь-каменка превосходит все остальные по качеству обогрева помещения, не может даже самый опытный специалист. А все потому, что у каждого человека есть свои предпочтения как по качеству пара, так и по внешнему виду системы обогрева.

Преимущества электропечи для сауны

А вот более удобной в использовании можно однозначно назвать электропечь. Обратите внимание на ряд существенных преимуществ такой печи:

  1. Обладает малыми размерами, соответственно, использовать ее можно даже в небольших по площади помещениях.
  2. Монтируется такая электрокаменка достаточно просто и без использования дорогостоящих материалов.
  3. Для электрической печи не нужно дополнительно обдумывать и собирать системы газоотведения и вентиляции.
  4. Нет нужды запасаться топливом.
  5. Необходимость чистить печь от продуктов горения отпадает автоматически.

Единственный недостаток электрических печей заключается в большом потреблении энергии. Но сейчас вопрос не об экономии, а о функциональности и надежности. Дополнительный выигрыш от электрической каменки заключается в том, что применять ее можно как для получения сухого пара, так и для использования в русской бане.

Необходимые инструменты и материалы

Покупная электрическая каменка для бани отличается надежностью и долговечностью. Но часто случается так, что либо мощность такого агрегата не подходит под конкретную конструкцию бани, либо габаритные размеры не позволяют удобно разместить каменку в парилке.

Остается только один выход: изготовить печь самостоятельно. Для того чтобы сделать электрическую печку для сауны своими руками, вам потребуется определенное количество материалов и небольшой набор инструментов:

Выбор мощности и установка

Для начала рассчитайте объем имеющейся парилки и подберите необходимое количество ТЭНов.

Для деревянной бани потребуется добиться мощности 1 КВт на 1 м² пространства. Для кирпичного строения будет достаточно на тот же объем иметь мощность 0,8 КВт. Как правило, пользователям удобно подключать все электрические системы в сеть с напряжением 220В. В этом случае все ТЭНы необходимо соединить параллельно.

Но сначала нужно подготовить корпус из листового металла, внутри которого будут располагаться все нагревательные элементы.

Принципиального отличия в расположении ТЭНов нет: их можно разместить как вертикально вдоль стенок, так и горизонтально в нижней части корпуса.

Последний вариант следует считать более предпочтительным, так как в этом случае печка будет работать с максимально возможным КПД. Способствовать тому будет конвекция и высокая теплопроводность камня.

Монтировать ТЭНы на металлическом корпусе следует очень внимательно, используя в качестве прокладки между нагревательными элементами и металлом листовой асбест. Этот материал обладает минимальным коэффициентом теплоотдачи, поэтому корпус непосредственно от ТЭНов нагреваться не будет.

А вот от инфракрасного излучения его придется защитить. Потребуется для этого теплоизолятор с отражающей поверхностью.

Над ТЭНами необходимо сварить металлическую решетку из толстой проволоки или арматуры. Решетка должна быть прочной, поскольку на ней будет располагаться большая масса камней.

Верхнюю часть каменки рекомендуется сделать максимально открытой. Это значит, что камни должны удерживаться от падения с каменки минимальным количеством металла.

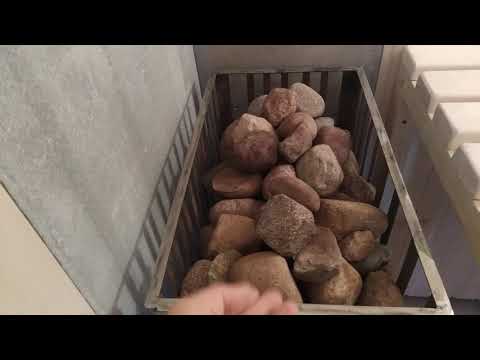

Попробуйте сварить из той же арматуры своеобразную корзину для камней. Смотреться она будет не очень, но ее можно отделать элементами, имитирующими ковку. Такие вещи придадут парилке особый шарм, и вам будет приятно наблюдать за творением своих рук.

Кованые элементы могут быть различными: листья, цветы, различного рода завитушки. Здесь важно не их количество, а умелое сочетание. Создайте узор, который будет приятен вашему глазу, и сварите все элементы полученной конструкции.

Облагораживание внешнего вида и оградительный поручень

Каменку необходимо облагородить. Все металлические элементы зачищаем мелкой наждачной бумагой, обезжириваем зачищенные поверхности ацетоном или бензином и покрываем грунтовкой. После ее высыхания детали окрашиваем термостойкой краской.

А теперь печь необходимо установить на место ее эксплуатации и поставить вокруг печки оградительный поручень. Такая мера необходима, чтобы уберечь посетителей парилки от ожогов. Для такого поручня подойдут элементы из дерева.

Подключение оборудования

Печь для сауны своими руками практически изготовлена. Остается только произвести ее подключение и проверить работоспособность. Очень важно правильно рассчитать мощность печки и под нее подобрать силовой кабель. Мощность печки достаточно большая, поэтому кабель необходимо выбрать с небольшим запасом. И толщина жилы должна быть соответствующей, изоляция надежная. Подключение производим через терморегулятор. Если в основном вы будете радовать себя сухим паром, то регулятор можно установить непосредственно в парилке. Но гораздо надежнее расположить этот элемент в предбаннике. Тогда и вариант русской бани будет безопасен для посетителей парилки.

Не забудьте заземлить корпус каменки. Это важно!

А теперь корзину необходимо плотно заполнить камнями. Следует помнить, что чем больше суммарная площадь соприкосновения камней, тем выше будет теплоотдача. Целесообразно использовать для печки камни плоской формы и разного размера. Тогда у вас будет возможность уложить их в корзине максимально плотно. Высоту кладки камней старайтесь делать максимальной, так как объем тоже очень важен: чем он больше, тем дольше в парилке будет держаться высокая температура.

Дополнительные рекомендации мастеру

Электрокаменка для сауны своими руками может быть выполнена и для подключения к трехфазной сети.

Но здесь особенно тщательно необходимо произвести все расчеты, чтобы избежать излишнего накала нагревательных элементов и преждевременного их выхода из строя. Внимательно нужно отнестись и к монтажу ТЭНов в единую электрическую цепь. Без определенных знаний по электромеханике и электротехнике здесь вам точно не обойтись. А если таковых знаний нет, то обратитесь за помощью к опытному мастеру.

Иногда в интерьере парилок используются комбинированные типы каменок. В дополнение к электрической печи пользователи устанавливают кирпичную стенку, отделанную под природный камень. От этого теплоотдача увеличится незначительно, а вот дополнительные меры безопасности потребуются. Вам нужно будет уложить между несущей и имитационной стеной слой теплоизолятора. Это важно, если баня построена с применением большого количества деревянных элементов (сруб). Для кирпичных же бань в дополнительных стенах нет необходимости, так как они только увеличивают процент тепловых потерь.

Виды и эксплуатация электропечи для бани

Любой банщик скажет, что сердцем бани является печь. От нее зависит уровень комфорта, максимальная температура в парилке, качество пара. Электрическая печь для бани — один из современных вариантов оборудования для отопления помещения, который не уступает кирпичным конструкциям.

Конструкция и принцип работы

Чтобы понять, как работает электропечь, нужно разобраться со строением конструкции. Она состоит из нескольких связанных элементов:

После подключения оборудования к сети, поворота тумблера температурной настройки, электрический элемент начинает нагреваться. Благодаря отверстию в металлическом кожухе, тепло распространяется по окружающим помещения. Постепенно в каменке нагреваются камни, которые достаточно полить водой, чтобы получить пар.

Технические характеристики

Изготавливая электропечь для бани своими руками или покупая готовую модель, нужно учитывать технические характеристики и комплектацию оборудования:

Технические характеристики указываются на упаковке оборудования или тех. паспорте.

Разновидности

Электрическое печное оборудование делится на отдельные группы зависимо от разных факторов. Если говорить о размере каменки, можно выделить такие виды:

Зависимо от подключения к сети электроснабжения, выделяется еще две группы печей:

  1. Модели на 220 вольт. Это наиболее удобный вариант подключения для любого частного участка. Не нужно устанавливать громоздкие, дорогие трансформаторы, прокладывать новые кабеля. Такие печи не подходят для больших банных комплексов.
  2. Модели на 380 вольт. Главное преимущество печей — высокая мощность. Они подойдут для прогревания больших помещений. Для их установки нужно прокладывать новые кабеля, устанавливать трансформатор.

Еще один фактор для разделения печей на отдельные группы — тип нагревательного элемента. Разновидности:

  1. Трубчатые — нагревательные спирали, которые скручиваются в трубки. Они изготавливаются из нержавеющей стали. Сильная сторона — низкая цена. Недостатки – малый срок службы, низкая прочность.
  2. Ленточные — металлические нагревательные элементы, закрытые корпусом из керамики. Их сложно повредить ударами, они потребляют меньше энергии чем трубочные модели.
  3. Комбинированные — нагревательные элементы, которые состоят из ленточных, трубчатых деталей. Благодаря комбинации двух типов нагревательных элементов, увеличивается прочность общей конструкции, снижаются затраты по электроэнергии.

Преимущества и недостатки

  1. Парилка прогревается быстро. Можно длительное время поддерживать температурный режим на одном уровне.
  2. Компактный размер.
  3. Можно самостоятельно установить печное оборудование. Для проведения монтажных работ не нужно обладать дополнительными навыками.
  4. Не нужно собирать дымоход. Это упрощает строительные работы, сокращает затраты.
  5. Поскольку для нагрева не используется твердое топливо, очищать оборудование от сажи, золы не нужно.
  6. Можно выставить точный температурный режим для нагревания, чтобы исключить возможный перегрев парной.
  7. При работе печного оборудования не выделяется углекислый газ. Оно безопасно для человека.
  1. Электрические модели выделяют меньше тепла, чем печи, работающие на твердом топливе.
  2. Для моделей, которые подключаются к сети 380 вольт, нужно покупать дополнительные кабеля, трансформатор.

Многие владельцы бань с электрическими печами жалуются на большие расходы по оплате электроэнергии.

Принцип выбора

Прежде чем выбирать покупную модель нужно:

Модели и цены

  1. Sawo Mini X MX-30NB-Z. Компактная модель печного оборудования, которую можно закрепить на стене. Подходит для обогрева парилок, объемом до 4 м3. Мощность — 3 кВт. Подходит для подключения к сети 220 и 380 вольт.
  2. Amazon SAM-B15 15 кВт. Мощная модель, которая может устанавливаться только на полу. Подходит для прогревания помещений до 23 м3. Подключается только к 380 вольт. Корпус закрытый, изготавливается из нержавеющей стали.
  3. SteamFit 3 Теплодар. Компактная электрическая печь, предназначенная для закрепления на вертикальных поверхностях. Используется для обогрева помещений объемом до 12 м3. Мощность — 8 кВт.
  4. Harvia Cilindro PC70E. Модель с большой каменкой — до 90 кг. Мощность оборудования — 6,8 кВт. Подходит для нагрева помещений объемом до 10 м3. Устанавливается на полу или любой ровной поверхности.
  5. Электромаш 9 кВт. Простое печное оборудование. Размещается на полу, не имеет креплений для удержания на стене. Предназначена для нагрева помещений объемом до 15 м3.
  6. ЭКМ 1-6 6 кВт. Печное оборудование, которое можно устанавливать на ровном фундаменте или навешивать на стену. Предназначена для обогрева помещений объемом до 10 м3.
  7. Kristina Classic 4,5 кВт Политех. Предназначена для расположения на полу. Мощность оборудования — до 4,5 кВт. Подходит для обогрева помещений объемом до 6 м3.
  8. Peko EH-45. Компактный агрегат для бани, который можно закрепить на стене. Мощность — до 4 кВт. Печь предназначена для прогрева помещений до 6 м3.
  9. Harvia Topclass Combi KV60SE. Печное оборудование для навешивания на стены, прочные вертикальные опоры. Подходит для прогревания парилок объемом до 8 м3. Мощность — 6 кВт.
  10. Sawo Tower TH3-60 NB. Специфичная конструкция, которая имеет длинную цилиндрическую каменку, вытянутую вверх. Ее можно расположить на любой ровной поверхности. Подойдет для прогревания парилок объемом до 8 м3. Мощность — до 6 кВт.

Изготовление своими руками

Если нет возможности купить электропечь, можно собрать ее самостоятельно. Для этого нужно нарисовать чертеж оборудования, продумать расположение основных элементов. На рисунке нужно указать основные размеры, крепеж, провода. После этого необходимо подготовить материалы, инструменты:

Также нужно подготовить защитную маску, робу, строительную обувь, перчатки.

Сборка самодельной электропечи:

  1. Листы нержавеющей стали отметить так, чтобы получилась конструкция как на чертеже.
  2. Разрезать листы болгаркой. Остатки металла распилить на полосы. С их помощью соединить нагревательные элементы.
  3. С помощью сварки или болтов закрепить тэны на нижней или боковой стороне металлического корпуса.
  4. Соединить отдельные металлические листы. Для этого нужно использовать сварочный аппарат.
  5. Сделать ножки из толстых прутьев арматуры. Приварить их ко дну.
  6. Изготовить каменку из арматуры. Ее можно установить над печью или вокруг нее.
  7. Установить на лицевой стороне электропечи регулятор температур, термодатчик. Соединить нагревательные элементы с управляющими переключателями с помощью проводов.

Монтаж оборудования

Чтобы безопасно установить электропечь внутри бани, нужно соблюдать некоторые правила:

  1. Необходимо обязательно оставлять зазор между нагревающимися поверхностями печи, стенами бани. Рекомендуется покрыть их слоем металла, который будет отражать тепло.
  2. Сделать деревянные ограждения вокруг электропечи, чтобы сократить риск получения ожога от нечаянного прикосновения к раскаленным поверхностям.
  3. За печью сделать вентиляционное отверстие. Оно необходимо для обеспечения правильной циркуляции воздуха.
  4. Основание электропечи можно сделать из керамики, шамотного кирпича или асбестовой плиты.

Особенности эксплуатации

При эксплуатации электропечи нужно соблюдать ряд правил:

  1. Если на печи установлен бак с водой, перед включением нужно проверять уровень жидкости. Емкость должна быть полной.
  2. Раз в месяц проверять целостность всех проводов.
  3. Сливать воду из бака на зиму, если банные помещения не отапливаются.

Пользоваться электропечью, ухаживать за ней проще, чем за кирпичными конструкциями, работающими на твердом топливе. Электропечи для бани очень популярны. Это связано с простотой использования. Электропечь можно купить в специализированном магазине или собрать своими руками.

Как сделать электрическую печь для бани своими руками

Владельцы частной загородной недвижимости часто обустраивают на своих участках баню или сауну. Главенствующая роль в этих постройках принадлежит отопителю. Электрическая банная печь своими руками — отличный вариант обогрева, который не требует постоянного контроля и загрузки дров. В отличие от обычной каменки, электрическую можно установить даже в небольшой парной, что сэкономит пространство и сделает обстановку уютнее.

Особенности конструкции электропечей

В последнее время, кроме дровяных и газовых, все большую популярность приобретают электропечи. Это обусловлено в первую очередь удобством их эксплуатации и малыми габаритами. В них нагрев корпуса и паровых камней происходит мощными электронагревательными элементами. В отличие от традиционных отопителей, электрические не требуют обустройства дымохода и защитных противопожарных мероприятий.

Прогрев помещения осуществляется двумя способами: излучением и конвекцией. В зависимости от используемого нагревателя камни могут прогреваться до 800°C. Такой температуры хватает для получения качественного сухого пара и обеспечения безопасной эксплуатации прибора: вода полностью испаряется, не попадая на нагревательные элементы.

Преимущества и недостатки

Популярность электрокаменок обусловлена их преимуществами, выгодно выделяющими их относительно традиционных печек. К основным плюсам причисляют:

  1. Эффективный прогрев помещения. Агрегаты быстро и равномерно нагревают воздух в парной, а также поддерживают стабильную температуру на протяжении всего периода эксплуатации.
  2. Отсутствие дымохода. При нагреве электричеством не происходит сгорание топлива и образование дыма, который необходимо выводить за пределы помещения.
  3. Долговечность. Отсутствие открытого пламени гарантирует длительную эксплуатацию прибора.
  4. Простота использования. Аппарат достаточно включить в сеть и выставить требуемую температуру.
  5. Безопасность. Отсутствие дыма и горячего дымохода исключает попадание угарного газа в парную либо возгорание деревянных конструкций.
  6. Компактность. Небольшие геометрические размеры и вес позволяют использовать отопительный агрегат даже в небольшом помещении.

Обилие положительных сторон электрокамина всё же разбавлено некоторыми недостатками. Основной из них — потребление электричества. Если дрова для традиционной печи можно заготовить самостоятельно, не покупая их, то за потреблённую электроэнергию придётся заплатить. Кроме того, потребуется прокладка кабеля, способного выдержать нагрузку от работающего прибора.

Сторонники традиционной парной указывают на ещё один недостаток электропечи — потерю аутентичности настоящей русской бани без потрескивания горящих поленьев в очаге.

Виды электропечей

Электроотопители классифицируют по способу установки, методу нагрева и управления. Согласно первому критерию они бывают:

  1. Настенные. Это, как правило, приборы небольшой мощности, которые подвешивают на кронштейнах.
  2. Угловые. Их размещают в углу парной для экономии полезной площади.
  3. Напольные. Модели различной производительности, размещаемые на подготовленной основе.

В зависимости от источника тепла бывают отопители ленточные, с ТЭНами или комбинированные. Трубчатые электронагреватели позволяют создать электрическую печь для бани своими руками, которую можно поливать водой. По способу управления бывают с местной или с дистанционной настройкой, а также программируемые, вмешательства в работу которых не требуется.

Как сделать электрическую печь своими руками

Простейшая электрокаменка состоит из прямоугольного корпуса, внутри которого размещена ёмкость для воды, и нескольких ТЭНов. Последние обкладывают камнями. Нагреваясь, они будут отдавать тепло в окружающее пространство, поднимая температуру до заданного значения. Все металлические детали желательно делать из нержавеющей стали для обеспечения долговечности самодельной конструкции.

Для управления каменкой подбирают электронные терморегуляторы, которые размещают вне парной. Их коммутируют с силовыми реле или магнитными контакторами. Элементы предназначены для автоматического включения и выключения установки. Камни выкладывают не только внутри: их можно положить сверху корпуса на стальную решётку, сваренную из арматурных прутьев. Их можно поливать водой или настоем трав для образования пара.

Расчеты мощности и чертежи

Производительность электроотопителя рассчитывают исходя из размеров и параметров здания. При этом оперируют объёмом нагреваемого пространства, учитывая целый ряд дополнительных факторов, которые оказывают прямое влияние на теплосберегающие способности строительных материалов. Как правило, на каждый кубический метр приходится 1 кВт электрической мощности отопителя.

Для сборки электрической печи для бани своими руками понадобятся чертежи или схемы наиболее удачных конструкций. Раскрой листовых деталей и сборочные узлы можно скачать из интернета, где домашние умельцы охотно делятся своими наработками. Кроме того, эскизы можно составить самостоятельно, исходя из того, какие материалы есть в наличии.

Можно произвести и более сложные расчёты, учитывающие отдачу и восполнение тепла камнями, время работы печи. Те, кто не желает самостоятельно рассчитывать мощность отопителя, могут воспользоваться онлайн-калькулятором.

Инструменты и материалы, необходимые для работы

Для сборки отопителя понадобятся не так много материалов и расходников. Мастеру следует подготовить:

  1. Трубчатые электрические нагреватели (несколько штук). Их суммарная мощность должна соответствовать расчётной.
  2. Листовую нержавеющую сталь толщиной не меньше 3 мм.
  3. Строительную арматуру диаметром 6-10 мм.
  4. Силовой кабель. Длину определяют индивидуально, а сечение должно выдерживать расчётную нагрузку.
  5. Силовые выключатели.
  6. Аппаратуру управления с термодатчиками.
  7. Жаростойкую краску.
  8. Каменную засыпку.

Из инструментов в первую очередь понадобится сварочный аппарат, дрель и болгарка. К ним следует заготовить расходные материалы — электроды и отрезные круги. Кроме того, нужен слесарный и разметочный инструмент, а также средства защиты. Для безопасной работы понадобятся перчатки, очки и сварочная маска, спецодежда.

Технология сборки

Изготовление аппарата начинают с раскроя заготовок согласно подготовленным чертежам. Порезку можно делать самостоятельно либо заказать её на металлобазе. Детали соединяют между собой прихватками, а затем обваривают сплошным швом. Сваривание производят нержавеющими электродами либо проволокой в среде инертных газов.

В готовом корпусе прорезают отверстия под размещение нагревательных элементов. Их расставляют с равными промежутками для обеспечения более равномерного прогрева каменки. Внутрь корпуса закладывают камни. Выводы ТЭНов силовым кабелем соединяют с выключателями либо реостатом. Выполняют коммутацию блока управления и подключение прибора в сеть. Обязательно заземляют корпус отопителя и автоматику проводом большого сечения. Элементы управления размещают вне парного помещения.

Правила эксплуатации

Наиболее безопасное место для размещения электропечи для бани, сделанной своими руками, — ближайший ко входной двери угол. При установке необходимо предусмотреть:

  1. Тепловой разрыв между нагретыми плоскостями и стенами.
  2. Защиту обшивки от воздействия высокой температуры.
  3. Входное отверстие вентиляционной системы, располагаемое сзади отопителя.
  4. Негорючее основание. Под отопитель укладывают толстый лист металла с подложкой из теплоизолирующего материала.

Эксплуатировать самодельную каменку следует в помещении с надёжной вентиляционной системой и исправной электропроводкой. Питающий кабель должен выдерживать длительную токовую нагрузку работающего отопителя. Категорически запрещена эксплуатация прибора без автоматических средств защиты и заземления.

Сборка электропечи — не такой уж сложный процесс для самостоятельного изготовления. Собирается она просто и без использования дорогостоящих материалов, не нуждается в сооружении дымохода и чистке от сажи. Тем, кто сомневается в своих силах, стоит посмотреть пошаговое видео сборочных работ.

Электропечь для бани: делаем своими руками

Электропечи для бани – это возможность создать уютную и комфортную атмосферу для принятия водных процедур. Данный вид обогревателей не только надежен в эксплуатации, но и безопасен, так как исключает использование взрывоопасного газа или твердого топлива, которое при горении выделяет вредные вещества.

Основные характеристики электропечей

Раньше люди не представляли себе баню без каменки, потрескивания и запаха горящих дров в печи. Но теперь многие отдают предпочтение более удобному и функциональному электрическому обогревателю. Он хорош не только тем, что занимает мало места в комнате, но и тем, что не требует постоянного вмешательства для поддержания температуры воздуха в помещении.

Электрическая печка для бани представляет собой устройство, образующее электроэнергию в тепловую. Внутри корпуса расположен нагревательный ТЭН, обложенный банными камнями. В процессе работы ТЭН нагревается до нужной температуры и прогревает камни, которые уже и отдают тепло в помещение. Такой вид обогревателей получил название «электрокаменка».

Основными ее элементами являются:

Раньше электропечи производили для финской сауны. Они хорошо нагревали воздух в парной, делая его сильно сухим. Поэтому любителям настоящей русской бани электропечи для сауны были совсем не по душе.

Сейчас же в продаже можно найти модели электрических обогревателей, которые оснащены парогенератором. Они позволяют сделать воздух в парной влажным, как в русской бане.

Важным показателем является количество банных камней в печи. Именно от этого будет зависеть мощность агрегата и допустимое напряжение в сети. Так, например, электропечи с большим объемом камней, которые можно поливать водой потребляют много электроэнергии, поэтому им понадобится напряжение в 380 вольт. А вот простые малогабаритные печи могут работать при напряжении в сети 220 вольт.

Кроме этого важным показателем считается вид нагревательного элемента:

  1. Ленточный.
  2. Трубчатый.
  3. Комбинированый.

Ленточные тэны экологичны, быстро нагревают помещение, а также отлично выдерживают многократные термические нагрузки. А вот трубчатые нагреватели не долговечны и потребляют больше электроэнергии во время работы. Самыми дорогими являются комбинированные тэны, сочетающие в себе два предыдущих вида.

Решив установить в бане электрообогреватель, необходимо взвесить все плюсы и минусы. Ведь как и любое другое устройство, электрические печи для сауны или бани имеют свои преимущества и недостатки. К положительным моментам относится:

А вот главным недостатком такого обогревателей является их высокая стоимость. Это касается не только приобретения печи, но и обслуживания, так как потребление электроэнергии считается самым дорогостоящим способом отопления.

Критерии при выборе электропечей

На рынке электротоваров существует огромный выбор всевозможных моделей электрообогревателей. Но как выбрать электропечь среди такого разнообразия? Какие показатели нужно учитывать при покупке оборудования? Главными критериями выбора являются:

Среди нагревательных элементов специалисты выделяют комбинированный тип. Он прогревает комнату максимально быстро, но стоит при этом немало денег. Поэтому если выбираете хороший, но не слишком дорогой ТЭН, остановитесь на ленточном типе.

Электропечи бывают открытого и закрытого типа.

Разновидности

Конструкция и характеристики

В зависимости от объема помещения парной подбирают электропечи. Для этого делается специальный расчет мощности обогревателя: на 1 куб. метр объема парной уходит 1 кВт электроэнергии. Высчитав это, узнайте максимально возможное напряжение (220 V или 380 V), чтоб предотвратить замыкание.

Электропечи по объему камней делятся на три группы:

Способ регулировки заключается в наличии или отсутствии пульта дистанционного управления. В продаже имеются модели с выносным пультом и встроенным в корпус обогревателя. Выбор в данном случае для каждого индивидуален.

Электропечи бывают двух видов: настенные и напольные.

При этом выполняются они в разных стилях, точно так же, как и дровяные печи. Корпус может быть металлическим или отделан камнем. Как говорится, «любой каприз за ваши деньги». Можно заказать угловые модели, печь для монтажа посредине комнаты или другие варианты. Облицовочный камень придаст изделию не только изящества, но и долговечности: инкрустация из талькомагнезита или талькохлорита защищает корпус от термальных перепадов, а также жестких ИК-лучей.

Выделите важные для себя показатели хорошего обогревателя. Рассчитайте потребление электроэнергии, а также определитесь с местом установки агрегата. Ведь электропечь – удовольствие не из дешевых.

Как сделать агрегат для бани самостоятельно

Чтобы соорудить электропечь своими руками, необходимо определиться с тем, какой тип обогревателя нужен – закрытый или открытый. Главными элементами самодельного агрегата будет корпус, трубчатые нагреватели и сетка, в которую будут помещаться банные камни. Для печи закрытого типа кроме нагревательного элемента необходим еще тепловой кран и токопроводящая шина. А для изделий открытого типа используют нихромовую проволоку, которую укладывают в виде спирали в керамическую подставку.

Если печь довольно крупная, понадобится трехфазная сеть (380 V), а для небольших обогревателей вполне достаточно однофазной (220 V). Если корпус будет выполнен из металла, то заранее позаботьтесь о заземлении. А при первом подключении измерьте сопротивление, норма которого составляет не больше 5 Ом.

Чтобы сделать электропечь своими руками, следуйте инструкции.

  1. Определившись с основными нюансами, переходите к расчетам габаритов будущей печи соответственно требуемой мощности и отопительной площади.
  2. Рассчитайте нужное количество тэнов, исходя из мощности агрегата.
  3. Сделайте графическое изображение будущей конструкции.
  4. Закрепите тэны на раме и соедините их перемычками.
  5. Возьмите стальной лист толщиной 3 мм и скрепите его сваркой или болтами.
  6. Плотно уложите банные камни в промежутки между тэнами.
  7. Установите защитный кожух с помощью стального листа или же соорудите кирпичную стену, которая будет выполнять защитную функцию.
  8. Путем параллельного и последовательного подключения подсоедините обогреватель к сети, используя для этого терморегулятор или пульт. Именно благодаря регулятору можно будет контролировать нагрев камней в печи.
  9. Проверьте, выполняет ли печь все заданные функции.

Проконтролируйте безопасность эксплуатации самодельного изделия.

Печи слишком большие, поэтому занимают много места в парной. Кроме этого, хозяевам необходимо заботиться о запасах топлива и поддержании температуры воздуха в помещении, что не совсем удобно во время отдыха. Да и стоимость готового обогревателя довольно высока. Поэтому чтобы сэкономить деньги, можно сделать отопительное оборудование собственными руками.

Монтаж электропечи в бане

Устанавливать агрегат нужно по всем требованиям СНИП. Этот документ регламентирует правила монтажа электропечей с учетом пожарной безопасности. Главными критериями согласно требованиям СНИП являются такие:

Изучив все требования пожарной безопасности, переходите непосредственно к установке печи. Для этого заранее подготовьте подводку из медных питающих кабелей. На следующем этапе промойте камни и уложите их в нужном количестве в печь.

Подключение электропечи без банных камней приведет к выгоранию тэнов.

Отдельно нужно заняться вентиляцией. Для этого возле электропечи на расстоянии 5–10 см от пола сделайте отверстие. Оно послужит входом для воздуха. На противоположной стороне стены делается вытяжка, и на этой же стене в максимально высоком месте в противоположном углу от притока оборудуется вентиляция.

Важным моментом является установка пульта управления, который будет находиться в помещении, где нет высоких температур. Мощность щитка должна соответствовать мощности электропечи. Чтобы избежать нагрева стен или контакта с проводами, вся проводка устанавливается в специальной шине из огнестойкого материала.

Электропечи не требуют особого внимания при эксплуатации. Они довольно просты в использовании. Но хозяевам необходимо позаботиться о соблюдении всех правил пожарной безопасности и вентиляции помещения. Только в таком случае организация электрического отопления принесет радость и комфорт во время отдыха в парной.

Отменить ответ

Нажимая на кнопку «Отправить», вы даете согласие на обработку своих персональных данных.
