Как сделать угловой редуктор своими руками?

redactor

Как сделать угловой редуктор своими руками?

Угловой редуктор своими руками

8 ноября, 2013. Прочитано 23943 раз(а)

Угловой редуктор нашел широкое применение в мото-технике, особенно доработанных культиваторах, в автомобильной индустрии, промышленности, к примеру, на задвижках и т.д. Установленный угловой понижающий редуктор на мотоблоках помогает добиться эффективной работы при больших нагрузках.

Такой тип редуктора, как правило, применяют для стыковки двигателя с продольным расположением коленвала, с трансмиссией, которая рассчитана под цепь. Угловой редуктор своими руками можно сделать из уже имеющихся образцов, скажем как на советском мотоцикле Урал или Днепр. В этом случае вам потребуется провести ряд доработок, которые бы соответствовали вашим целях для дальнейшего использования редуктора.

Также в продаже существуют доступные образцы редукторов углового типа, но не всегда они подходят под заявленные критерии каждого покупателя, то редуктор сильно понижает скорость, имеет низкое передаточное соотношение, или вовсе не подходит по габаритам для сочленения с другими механизмами.

Второй вариант, это самостоятельно сделать угловой редуктор (мотор-редуктор угловой). В этом случае давайте разберемся, из каких основных элементов состоит редуктор.

Для работы по сборке углового редуктора вам понадобится:

— отвертка крестовая и прямая;

— линейка и штангельцыркуль;

— набор сверл по металлу;

— надфили и напильники по металлу;

— плоскогубцы и кусачки;

— молоток и тиски;

— и другие инструменты, в зависимости от размера и выбранного типа углового редуктора.

Самодельный угловой редуктор своими руками – пошаговый процесс сборки

Первым делом вам потребует рассчитать номинальную мощность ( Pn) ; Pn = Ре ( л.с.) х FS – где вы сможете узнать правильный тип угла конической шестерни. Также вам потребуется подсчитать число оборотов в минуту и крутящий момент.

Определение условий эксплуатации включает ряд факторов , таких как тип операционной цикла (прерывистый, непрерывный), радиальных и осевых нагрузок на концы валов, максимальную и минимальную температуру, окружающего условиях (например, пыли и грязи уровней) и типа смазочного материала. После того как вы определили какие технические параметры вам необходимы, переходим к сборке углового редуктора.

Схема углового редуктора

Схема углового редуктора принудительной системы воздушного охлаждения

1 — корпус (использовался от генератора с мотоцикла «Урал»);

2— вал роторный генератора без обмотки (использовался с мотоцикла «Урал»);

3 — подшипник фланцевый;

4 — фланец (стальной);

5 — шайба (стальная);

6—корпус редуктора углового (фитинговый водопроводный угольник на 2″);

7— коническая ведущая шестерня (использовалась от редуктора бензопилы «Дружба-4»);

9— вал-шестерня ведомый;

10—подшипник вала-шестерни (2 шт.);

11—корпус для двух подшипников вала-шестерни (стальной);

12—шкив клино-ременной передачи системы воздушного принудительного охлаждения;

13—крепление шкива (пружинная шайба с гайкой);

14—крепление фланца к корпусу (винт. 3 шт.)

Приступим к сборке

В качестве примера, возьмем подробное описание изготовления углового редуктора для самодельного мини-трактора с «шарнирной» рамой. В данном случае угловой редуктор используется для принудительной системы воздушного охлаждения.

Цилиндры силового агрегата оснащены системой воздушного охлаждения. На первом этапе охлаждение производилось при помощи вентилятора общего, однако было не эффективным. После этого система охлаждения была модернизирована – на каждый цилиндр, была установлена собственная крыльчатка.

В данном случае в качестве корпуса углового редуктора используется 2″-дюймовый угольник фитинговый-водопроводный. Также можно изготовить корпус для углового редуктора самостоятельно, сварив из металлических пластин или подобрать соответствующий по размеру. Так как привод, подключаемый через угловой редуктор (в нашем случае, идущий на вентилятор), то его можно изготовить из доработанного заводского вала «ураловского» генератора. Используемые в угловом редукторе шестерни можно взять из соответствующего узла в бензопиле «Дружба 4». Только их необходимо будет доработать. В одной шестерни-вала необходимо отрезать концевик, после этого просверливаем и протачиваем отверстия в нем под соответствующий диаметр нужного нам вала ротора-генератора. Далее насаживаем его и привариваем.

Второй вал-шестерню полностью в комплекте с обоймой и подшипниками устанавливаем в корпус углового редуктора с противоположной стороны. На выходном вале нашего углового редуктора будет насажен шкив, передающий вращение непосредственно через клиноременную передачу (как показано на схеме выше), на каждый шкив двух вентиляторов, которые располагаются над каждым цилиндром двигателя. К рампе капота привариваем обоймы подшипников-вентиляторов. Шкивы взяты от стиральной машинки, вентиляторы в данном случае использовались от отопительного радиатора авто УАЗ-469.

ЛуАЗ 969 М › Бортжурнал › Угловой редуктор своими руками. Это возможно!

Доброго времени суток. Сегодня я хочу повествовать вам о том, как я угловой редуктор конструировал.

Мысль о том чтобы самому сделать угловой редуктор в моей голове зародилась давно, но это довольно не простая задача, так как он является довольно ответственным узлом авто отвечающим за безопасность движения.

Редуктор должен быть В первую очередь- надежным, чтобы уверенно колесить по просторам и не бояться что авто станет неуправляемым. Во вторых- иметь возможность регулировки зацепления шестерен и выборки люфта. В третьих быть компактным, так как в моем авто место для установки редуктора ограничено.
Так что после длительных размышлений и нескольких набросков с конструкцией редуктора была определен процесс его изготовления, нарисованы эскизы деталей требующих токарных работ. По эскизам были выточены необходимые детали, а также найдены необходимые подшипники и шестерни (сателлиты) которые были взяты из уазовского дифференциала.

Вот собственно весь набор деталей для создания углового редуктора.

Сейчас немого о каждой комплектующей.
Втулка с резьбой является корпусом для подшипников, их было изготовлено две штуки, на резьбу накручивается гайка, для того чтобы было можно регулировать зазор в зацеплении шестерен. Кстати гайка была взята от выхлопной трубы мотоцикла ИЖ.

Валик, на который одеваются два подшипника и сателлит, с другого конца вала была сделана проточка чтобы можно было одеть и приварить шлицы. Их также было изготовлено два штуки.

Так же было изготовлено две распорные втулки которые ставятся между подшипниками.
Карданчики, один от гольфа, второй от мазды.

Из всех этих деталей было собрано две половинки редуктора

Вот таким образом две части образуют редуктор.

Затем эти части были сварены между собой под определенным углом, который составил 65 градусов.

Присоединил карданчики к редуктору для примерки на авто

Примерочка на авто

Для крепления редуктора была изготовлена вот такая пластина.

Затем все вытставлялось на авто и прихватывалось

Редуктор почти готов, осталось только помазать и закрыть шестеренки.

Помазал шестеренки смазкой для подшипников…

…и закрыл все это дело крышкой.

Кстати забыл рассказать о регулировке зазора в зацеплении. Выборка зазора достигается затяжкой гаек на втулках, которые смещают валы с шестернями и подшипниками по оси, тем самым шестерни приближаются друг к другу.
Вот так я решил вопрос по поводу углового редуктора.
Забегая наперед скажу, что редуктор уже стоит на авто, все крутится и вертится без каких либо нареканий, опробовать на ходу еще не удалось. Результат обязательно напишу.
Жду ваши комментарии по данной теме.

В следующей записи расскажу про педальный узел и финал в рулевом управлении.
Всего доброго!

Угловой редуктор: устройство, назначение и принцип работы

Редукторы устанавливаются на различные механизмы. Это могут быть большие суда и маленький катер, оборудуются механизмы для сельхозтехники и автомобилей. На недорогие агрегаты устанавливают неразъемные не обслуживаемые редукторы. Поэтому, продлить жизнь незаменимому помощнику, можно своими руками с небольшими затратами.

Мощные устройства и небольшие редукторы имеют одинаковое устройство и принцип работы.

Основные виды, их назначение

Редуктор – оборудование, позволяющее использовать двигатель в конструкции различных агрегатов. На колесо автомобиля и винт катера передается вращение от мотора. При этом производится увеличение усилия, с понижением вращения вала мотора.

В домашнем хозяйстве наиболее часто используют мотоблоки и культиваторы. По конструктивным особенностям в них может устанавливаться:

Наиболее часто, в оснащении углового редуктора мотора катера, мотоблоков и других механизмов применяется цепная, шестеренчатая или шестеренчато — червячная. Ранее основной был ременная система, из-за обрывов, соскальзывание ремня со шкивов, работа ее признана не надежной.

Чтобы изготовить самодельный угловой редуктор требуется знать его принцип действия, способы изготовления их в домашних условиях.

Устройство углового редуктора

Важными узлами устройства являются:

Каждый узел устройства важен для работы устройства, поэтому следует разобрать их подробнее.

Корпус редуктора

Это основная деталь и от правильного изготовления ее, зависит соосность устанавливаемых в него валов и осей, зазоров между шестеренками. При промышленном изготовлении корпус отливается из металла. Самостоятельно, без оборудования, сделать такой корпус невозможно, поэтому при самостоятельном изготовлении, есть 2 варианта:

При втором способе, следует учитывать деформацию конструкции при нагреве. Оставлять небольшие допуски в местах закрепления подшипника с валом или осью, а также в месте установки сальника. Не следует приваривать подшипник к корпусу – это скажется на его работе и проблемами при замене. Для облегчения, можно подобрать трубу, подходящего диаметра, приварить ее на корпус и запрессовать скользящие опоры.

Чтобы легче проводить ремонт и его обслуживание, корпус должен закрываться защитной крышкой. Сверху, делается отверстие с пробкой для залива нового масла для трансмиссий, внизу располагаем заглушку на сливе отработки.

Вал и ось устройства

Валы и шестеренки крепят шпонкой, на шлицах, они вращаются совместно. При оснащении дополнительной шестерней, понижающей или повышающей работу редукторов необходимо устанавливать ось, на которой она вращается. Для предотвращения смещения, делается упор. Валы, можно подобрать готовые, в случае их изготовления, сталь следует использовать марок Ст -10 до Ст-45. Марка Ст-45 наиболее подходит для этих деталей из-за своих качеств.

Скользящие опоры редуктора

Подшипник, облегчает вращение валов, убирая своей работой силу трения. Следует помнить о правильном подборе этой детали и правильной установке. Скользящая опора должна садиться в посадочное место прочно и усилием, для предотвращения прокручивания. Лучше применять закрытые детали. Перед установкой лучше снять крышку и набить новой смазки на шарики и внутреннюю опору. При использовании косозубых шестеренок или червячной передачи, лучшим вариантом будет установка роликовых или радиально – упорных шариковых подшипников.

Шестерни

При помощи зубчатого сцепления двух шестерен, происходит передача вращения от вала двигателя к редуктору. Шестеренки нарезают на специальных зуборезательных станках, поэтому следует произвести расчет и купить. От этого выбора зависит окончательное размещение узлов, качество работы оборудования. Количество зубьев и диаметр шестерни – два основных фактора при разработке оборудования.

При монтаже необходимо выдерживать расстояние между шестеренками, предохраняя их от поломки. Также следует обеспечить смазку поверхностей и зубьев трансмиссионной смазкой. Ее заливают до уровня верха шестерни, все остальные детали смазываются разбрызгиванием масла при вращении шестеренок.

Сальник и его крышка

Сальник предохраняет расход масла. Монтируются уплотнения на местах выхода валов и подшипников из корпуса редуктора. Сальник – это резиновое кольцо, или прокладка, которая одевается на вал и закрывается крышкой для предотвращения протечек масла. Как правило, закрепляется с помощью винтов к корпусу.

Предохранительная муфта

Она устанавливается для предотвращения разрушения редуктора при аварийных заклиниваниях. Может изготавливаться в виде фрикционов или штифта.

Выполнить работу по самостоятельной сборке и подборке нужных деталей, можно ознакомившись с инструкциями и рекомендациями в Интернете.

В заключение необходимо напомнить о важности проведения регламентных работ по обслуживанию любого редуктора. Своевременная смазка, контроль за состоянием корпуса, и уровня масла в редукторе позволит повысить надежность и срок службы вашего оборудования.

Наиболее часто, его используют для понижения скорости вращения. Например: катер не может развивать скорость, которую выдает его двигатель. Поэтому устанавливается угловой редуктор, понижающий обороты винта.

Правильно подобранный и качественно изготовленный угловой редуктор, оберегает вашу технику от перегрузок при работе. Обслуживание и вовремя выполняемые ремонтные работы позволят технике выполнять свою задачу без аварий и крупных ремонтов.

Как сделать угловой редуктор из сателлитов своими руками

Угловой редуктор

Труборез ( приспособление К-15 для.

Для этой цели оно имеет угловой редуктор 4 от такой же сверлилки 3, как и приспособление К-15. Это приспособление закрепляется на обрабатываемой трубе сменным хомутом /, который надевают на трубу снаружи. Такого же типа приспособление имеется для труб диаметром 60 мм.

По кинематической схеме они представляют собой угловые редукторы , которые должны подвергаться испытаниям в соответствии с положениями ГОСТ 16162 — 70 Редукторы общего назначения. Как известно, ведущий вал ротора подвергается действию изгибающего и крутящего моментов.

Подъемное устройство состоит из стоек с угловыми редукторами и телескопическими винтовыми устройствами качающихся стрел, транспортной оси и системы расчалок. Рама на пневмоколесном ходу расположена на передней и задней осях, консольные части которых надеваются на опорные узлы пневматических большегрузных колес 10 — т автомобиля. Передняя ось имеет поворотное устройство, пневматически связывающее дышло с колесами. Задняя же ось имеет по два колеса с каждой стороны и предназначена для восприятия основных нагрузок.

На раме насосно-силового блока смонтированы дизель, угловой редуктор , буровой промывочный насос, соединительный манифольд с резиновыми рукавами и задвижками, генератор с приводом от двигателя через фрикционную муфту и аварийный привод.

Вал вертикальный предназначен для передачи вращения от углового редуктора к верхнему редуктору.

Проверить регулировку бокового зазора между зубьями шестерен углового редуктора . Боковой зазор не должен превышать 0 1 мм, а момент вращения ведущей шестерни в собранном угловом редукторе должен быть не более 5 кгс-см. Регулировка зазора производится за счет прокладок, установленных между корпусом угловой передачи и ведущей шестерни.

В буровых установках с карданно-цепными передачами, угловыми редукторами и нижним расположением буровой лебедки механизмы передач группового привода устанавливают после монтажа буровой лебедки в соответствии с монтажной схемой передач такого типа.

В состав бурового блока входят раздаточная коробка, угловой редуктор , двухбарабанная лебедка, вал для привода ротора, компрессор для привода механизмов управления, мачта с гидравлическими домкратами подъема, закрепленная на раме лебедки.

На раме-салазках дизельного блока смонтированы тракторный дизель Д-54, угловой редуктор и генератор переменного тока.

Из-за частого выхода из строя отдельных узлов привода ( шестерен углового редуктора , узла промежуточного вала, продольно свертной муфты вала насоса) значительно усложнялась эксплуатация установки.

Вращение от двигателя вибратора передается через муфту сцепления двигателя, углового редуктора , двух карданных валов, двух клиноременных передач с натяжными роликами и двух шестеренчатых редукторов.

Мешалки укрепляют на угловом редукторе при помощи винта-барашка, после чего угловой редуктор вставляют в осно вной.

Кинематическая схема виброплиты Д-491: / — двигатель; 2 — угловой редуктор ; 3 — правый карданный вал; 4 — ведущий шкив правого вибратора; 5 — ведомый шкив правого вибратора; 6 — правый вибратор; 7 — левый вибратор; 8 — карданный соединительный вал; 9-дебалансы; 10 — червячная пара.

Рулевой механизм автомобиля КамАЗ — 5320 ( рис. 194) включает угловой редуктор , ведущее 3 к ведомое 4 конические зубчатые колеса которого передают вращение на винт 15, перемещающий гайку 16 и скрепленную с ней поршень-рейку 13, зубья которой входят в зацепление с зубчатым сектором 19 вала рулевой сошки.

Описание понижающего и шестеренчатого привода

Понижающий редуктор служит для понижения количества оборотов и максимального увеличения мощности. Этот вид редуктора является самым надежным и мощным, потому что он имеет специальную охлаждающую систему, которая используется для охлаждения воздух, поэтому мотоблоки способны выдержать большие нагрузки и могут выполнять разнообразные функции. При вспашке даже большие глыбы не являются для них препятствием.

Шестеренчатый редуктор имеет самое простейшее устройство. Трансмиссия этого механизма является передатчиком между двигателем и колесами. Преимущество шестеренчатого редуктора заключается в его простой и надежной эксплуатации.

Этапы проведения работ по созданию этого устройства

  1. Монтаж ведущих звездочек на первичном валу. При этом установка может производиться точечной сваркой, фланцевым или шпоночным соединением;
  2. Сборка полуосей ведомого вала;
  3. Монтаж ведомой звездочки;
  4. Корпус можно подобрать с разборки и подогнать или сделать своими руками. При этом в нем необходимо проделать технологические отверстия под сальники и подшипниковые соединения;
  5. Установка шарикоподшипников закрытого типа. Отличным вариантом будут цилиндрические. Их монтаж производится внатяг;
  6. Ведущий вал устанавливается на подшипниковых опорах эксцентрикового типа с возможностью регулировки натяжения цепи минимум на 15 градусов;
  7. На завершающем этапе устанавливается крышка с герметизирующей прокладкой.

Задумав это сделать, лучше предварительно оценить свои силы, знания и навыки обращения с инструментом, чтобы не попасть впросак, потратив приличную сумму денег, немало времени и сил, и при этом, не создав необходимое устройство, но если вы действующий или механик в прошлом, можете смело браться за дело.

Более подробно о составных частях

Процесс сборки не так сложен, как подбор или производство необходимых для такого редуктора запасных частей.

Корпус устройства. В промышленности он изготавливается методом литья. Необходимые отверстия проделываются на высокоточном оборудовании, так как требуется добиться взаимно правильного расположения валов и соосности звезд. При его производстве необходимо сделать верхнюю крышку съемной. Это облегчит и упростит процесс его обслуживания во время эксплуатации;
Валы и оси редуктора. Они являются опорой для шестеренок и используются в том случае, если ими необходимо оснастить это устройство. Установка производится внатяг на шлицы или шпонку. Для их изготовления лучше использовать прочную сталь размером от 10 до 45 мм, которая хорошо поддается механической обработке;
Подшипники. Они используются как опоры для валов и противостоят нагрузкам, обеспечивают возможность вращательного движения. От правильности подбора этих элементов редуктора зависит его надежность, долговечность и работоспособность. Если производится установка прямозубчатых шестеренок, то достаточно будет установить обычные одно- или двухрядные шариковые подшипники. Если будет устанавливаться косозубый подшипник или червячная передача, то лучшим вариантом будет роликовый или упорно-радиальный шариковый подшипник. Лучше купить новые, чем использовать с разборки;
Шестеренки. Они обеспечивают изменение частоты вращения валов и естественно понижение передаточного числа. Для их производства используется специальное металлорежущее оборудование, которым не оснащаются домашние мастерские. От размера шестеренок зависят габариты и характеристики прочих входящий в этот агрегат деталей, расстояние между осями и валами

При установке важно правильно выставить зазор между ними. Для смазки шестеренок отлично подойдёт масло И-20

Его заливка производится по уровень нижней части шестеренок. Смазка прочих частей устройства производится путем разбрызгивания на них смазочной жидкости. Можно взять с разборки или купить новые;
Сальниковые уплотнители. Они не допускают просачивания масла из корпуса устройства. Устанавливаются в местах выхода валов на подшипниках под крышками. Покупаются;
Предохранительная муфта. Она предназначена для того, чтобы предотвратить разрушение устройства при возникновении чрезмерных нагрузок. Покупается;
Крышки подшипников. Они могут быть разными – глухими и сквозными. Предназначены для облегчения обслуживания и монтажа подшипников. Их можно выточить самостоятельно либо найти на разборке.

Самодельные редукторы,КПП и др.

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Предлагаю собрать в одном месте самодельные редукторы,КПП, ведущие мосты и подобное. Обсудить способы изготовления деталей, корпусов для них. РЕДАКТОРУ — если уже есть подобная тема — подскажите пожалуйста.

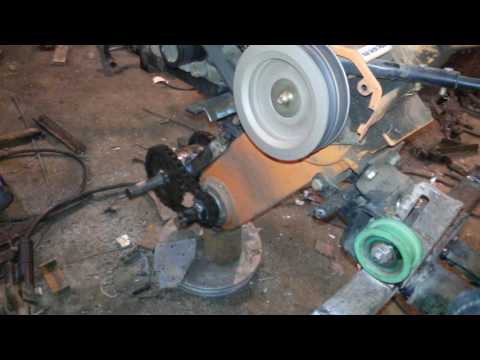

вот мой угловой редуктор.
шестерни с дефиренциала от кары
шестерню полуоси завтулил под вал 25 мм и обварил втулку
шестерню сателлита просто обварил к валу 20мм
все остальное видно из фотографий если что спрашивайте
фото нарезки шлицов постоновочное просто хотел показать как резал по этому с соосностью на заморачивался

Запомни: лучше день потерять, потом за пять минут долететь
мой канал https://www.youtube.com/channel/UC1vTkviCAeiA9Z4yTOHM7uQ

Наконец-то инет заработал. Собирал 2 года назад для соединения КПП ГАЗ-51 и моста М-412 . Корпус — швеллер 14, шестерни из КПП 51-й (3-й передачи, в ведущую вварены шлицы под выходной вал КПП ГАЗ-51),на выходе редуктора — обрезаный вторичный вал КПП ГАЗ-51.

Состроил расточную головку.

Буду пробовать расточить для самодельной раздатки.

Состроил расточную головку.

а резец сам из чего.
долго думал из чего можно сделать понижающий редуктор и вот сегодня озарило, нашел венец пускача и бендекс стартере передаточное должно получиться около 7.5 и цепная передача 2.3 итого 17.25
может кому пригодится например для изготовления мясорубки.

Запомни: лучше день потерять, потом за пять минут долететь
мой канал https://www.youtube.com/channel/UC1vTkviCAeiA9Z4yTOHM7uQ

а резец сам из чего.

Обточеный метчик.Сегодня пробовал немного поточить — берёт чисто, теперь только время свободное выбрать.

Резец из метчика — для небольших отверстий(до 30 мм), для «побольше» — с напайкой.

Раздатку пока отложил — времени мало, делаю такой-же редуктор, как был.ГАЗовские шестерни не выдержали корчевал вишню по осени.Эти должны выдержать (от КПИ редуктор,подаёт массу в измельчитель).

Комп фотки не стал отправлять и потом включаться отказался. и с телефона тоже не могёт. Редуктор завтра попробую поставить.

Не по-порядку,но понять можно.

Редуктор собран,опробован и работает.Вот теперь напрашивается реверс-редуктор.Если кто делал — подскажите из каких шестерён.

Тема заглохла, наверное никому не интересна. Зима прошла, а время для редуктора не хватило, теперь приходится торопиться.В общих чертах: шестерни использовал от КПП — Газ 52 и шестерня привода масляного насоса из двигателя А — 41, ведущий вал из первичного КПП ЗАЗ и вторичного КПП Газ 52, корпус — лист 10 мм.Фото пока предварительной сборки, не доделан корпус пока.

Тема заглохла, наверное никому не интересна. З

почему не интересно, очень даже ,только где реверс не пойму?

себе такой сделал, позже сделаю еще один но уже с выходом на передок, да и с реверсом надо подумать что то

Тема заглохла, наверное никому не интересна. З

почему не интересно, очень даже ,только где реверс не пойму?

Ведущая шестерня сдвигается на шлицах, соединяясь с ведомой напрямую или через промежутку (сдвоеную) .

обьясните, мне неучу, как вы диаметр под пошипник выставляете на головке?

обьясните, мне неучу, как вы диаметр под пошипник выставляете на головке?

Сначала прохожу сверлом небольшим (5-10 мм) , потом на несколько мм меньше нужного диаметра, (больше 50 мм не нашол, поэтому до нужных 80 растачивал долго), а после сверла по 0,25 — 0,5 мм на проход с замером после каждого прохода .Головка самодельная, „люфтит” немного, приходится перестраховываться.

после сверла по 0,25 — 0,5 мм на проход

а можно чертежик (схемку) головки, интересует сам механизм подачи резца

, интересует сам механизм подачи резца

так у него тут даже видео есть, обычный сверлильный станок а резец со смещением

интересует сам механизм подачи резца

Да всё довольно примитивно, резьба м8х1 , ослабил зажим «ласточкина хвоста», повернул винт к примеру на 1/4 оборота — изменился диаметр отверстия на 0,5 мм. Точность не высокая, но для посадки подшипника хватает.

резьба м8х1 , ослабил зажим «ласточкина хвоста», повернул винт к примеру на 1/4 оборота — изменился диаметр отверстия на 0,5 мм.

ничего себе примитивно! Такое мне не исилить.

Нужен ещё редуктор, от двигателя до сцепления. Пригодились шестерни от редуктора ЗИДа, (2-й передачи) и шестерёнка с гитары токарного на паразитку.Пока в процессе.

Вот результат.Понижение 2,91 ,вход — с коленвала движка через «бублик» от ВАЗ, на выходе — маховик ЗАЗа .

Отмечаясь в этой теме ..тоже подумываю о редукторе ..немного истории :
поставив дизель на зила стало маловато скорости 60-65 при 2300об мин . так вот к чему я клоню . есть у меня мысли сделать делитель как на камазе и поставить спереди зиловской кпп . ход мыслей :
взять первичный вал от скоростной кпп ЗиЛ ( такие есть ..но большой разрыв между 3и 4 передачей мотору очень тяжко ). повторюсь :
первичый вал — вторичный вал от этой же кпп . промежуточный вал с шестернёй постоянного зацепления (скоростная) и шестерня 5й передачи ведомая и ведущая (предаточное отношение 0.85 точно не помню )
методом проточки сварки итд соеденить вторичный вал моего редктора с первичным валом родной кпп зил и все это запрятать в корпус из металла 20мм примудрить вилку включеня . и получить что то наподобе .
http://www.sychaolida.com/upload/201301/1357828666.jpg

Классная штука. откуда взято, где можно посмотреть подробности?

Лет 30 назад расчет редуктора был моим курсовым проектом, сейчас уже ничего не помню. В планах построение полноприводного минитрактора классической компоновки, нужен редуктор между раздаткой и задним мостом.

А кто нибудь с блокировкой самодельной занимался. Я на Т—150 хочу химичить.

что бы немного оживить тему хочу расказать о своем редукторе,сделан он для вывода ВОМ из кпп ВАЗ-21093 с плавным понижением оборотов,так как я работаю на крупном станкостроительном заводе,особых проблем с изготовлением не возникло,корпус сделан из листового металла толщиной 6 мм,с двумя ступенями понижения,шестерни взяты с гитары зубошлифовальных станков,сменные шестерни для них идут с разницей в один зуб,так что передаточное число я мог подобрать абсолютно любое,остановился на общем передаточном 1:4.05, отверстия под подшипники были сделанны большим диаметром чем сами подшипники,после выточенны кольца и вварены в отверстия,после были запресованы подшипники в оба отверстия для центровки,просверлены отверстия под шпильки,соединяющие две части корпуса,с кпп было удалено две шестерни с вилкой переключения 5й передачи,на первичный вал кпп одета малая шестерня редуктора,промежуточный валсделан из вторичного вала кпп ЗАЗ,и синхронизатор включения тоже с него,вторичный (ведомый) вал редуктора изготовлен из вал-шестерни с раздатки уаза,с него была срезана родная шестерня и приварена нужная,

Особенности изготовления редуктора для мотоблока своими руками

Может показаться, что редуктор для мотоблока — это сложное техническое устройство и изготовить его возможно лишь в заводских условиях. Однако, у многих наших фермеров есть самодельные редукторы на мотоблок. Важнейшей частью агрегата является привод. Когда есть необходимость купить редуктор, нужно знать, что дальнейшая его работа и даже функциональность зависит от качества именно этого узла.

Редуктор передаёт, соответствующим образом преобразовывает крутящий момент, проводниками для которого являются механические передачи. Смастерить устройство можно буквально из бросовых вещей, просто нужно понимать принцип работы конструкции.

Типы редукторов

Существуют устройства червячные и цепные. Отличия между ними небольшие, но достаточно важные. Заключается разница в характеристиках, присущих двум разным типам: КПД; угловая скорость; количество передач; количество валов и отношение между передачами.

На относительно дешёвых мотоблоках нередко устанавливаются неразборные редукторы упрощённой сборки. Срок службы в этом случае значительно сокращается и исключаются дополнительные возможности:

Говорит это о низком качестве материала изготовления редуктора, о том, что большинство деталей не будут гильзованными. Схема даст представление о принципе его работы и сроках эксплуатации.

На дорогостоящих мотоблоках установлены редукторы более сложные по конструкции и допускающие дальнейшую сборку-разборку. Техническое обслуживание вполне можно провести, исправив все недочёты в работе устройства.

Ремонт осуществляется с целью продолжения срока эксплуатации. Неисправные детали рекомендуется заменить более дорогими. Продлить срок эксплуатации позволит и своевременная смазка.

В большинстве случаев редуктор преобразовывает скорости, то есть угловая скорость быстро и качественно трансформируется в низкую. На входном валу будет высокая угловая скорость, на выходном — уже низкая.

Для предотвращения непредвиденных поломок, требуется регулярное качественное техническое обслуживание. При ступенчатом изменении скорости редуктор называют коробкой передач. Когда не используется ступенчатая система, устройство зовётся вариатором.

Самодельный угловой редуктор для мотоблока

Конструкция редуктора не особо замысловатая, и его вполне можно собрать самостоятельно. Сначала выполняется расчёт мощности номинальной: (Pn);Pn=Ре (л.с.)х FS, что позволит правильно определить угол конической шестерни.

По тому же принципу подсчитывается число возможных оборотов в минуту и расчёт крутящего момента. Сделанное своими руками устройство, нуждается в определении условий работы, среди которых радиальная или осевая нагрузка валов на их концах. Работа оптимальна при правильном подборе температуры и смазки.

Сборка выполняется после этих вышеперечисленных действий. Можно взять заводской корпус. Его диаметр подскажет, каким должен быть корпус у подшипников для вала. Поможет здесь сверло хорошего качества и штангенциркуль. Далее, берётся два подшипника под вал.

Стальной фланец устанавливается на фронтальной части. Внутри располагаются фланцевый подшипник и шайба. Фланец крепится к генератору винтами. Стальная шпонка с ведущей шестерней и ведомым валом-шестерней выбираются заранее.

К роторному генератору присоединяются узлы, соединяющиеся с передаточным механизмом. На нём имеется шкив, который обеспечивает клиноременную передачу. Он закрепляется на ведомый вал гайкой с пружинной шайбой.

Основные элементы редуктора

В автомобилестроении угловые редукторы используются часто, ведь эти агрегаты обеспечивают эффективную работу. Угловой редуктор обеспечивает стыковку трансмиссии с двигателем. Можно доработать уже готовое изделие. Среди основных элементов редуктора такие:

В шестерёночном устройстве разобраться довольно просто, взглянув на его трансмиссию, являющуюся передатчиком между колёсами и мотором. Направление меняется в мотоблоке. Трансмиссией называется коробка передач со сцеплением. Она часто применяется в тяжёлых мотоблоках.

Основные элементы конструкции мотоблока

  1. Станина или рама. На ней крепится мотор, система передачи на колёса, тяговое устройство для навесного оборудования и подвеска.
  2. Силовой агрегат. Мощность — 5−10 л. с. Используются двигатели от мотоциклов, мопедов, компрессоров и бензопил.
  3. Подвеска. Обычно примитивная: из самодельных колёс или готовых колёс от сельхозтехники. Иногда используются мотоциклетные и автомобильные колёса. Бывает портальной или осевой.
  4. Редуктор для мотоблока. Служит для снижения оборотов приводного вала с одновременным линейным повышением крутящего момента. В качестве редуктора довольно часто используется коробка передач от мотороллера или автомобиля.

Самодельное устройство не требует сопряжения с двигателем, потому что расчёт производится под конкретные задачи, и нет ограничения из-за готового технического решения.

Процесс изготовления редуктора

Сначала рассчитываются параметры силовой установки. Число оборотов коленчатого вала можно найти в технических характеристиках.

Это первая величина, требующаяся для выполнения расчета. Значение — непостоянное, с добавлением «газа» число оборотов возрастает. Базовая величина: холостые обороты +10%.

Далее, производится расчёт оборотов осей подвески. Зная размеры колес, удастся вычислить величину выбега за оборот. Высчитывается число оборотов оси для обеспечения комфортной скорости — 3−5 км/ч, что является второй величиной для проектирования.

К примеру, обороты холостого хода +10% — это 600 об./мин. Требуемые обороты оси колеса для 3 км/ч — это 200 об./мин. Так, передаточное отношение должно быть 3:1. Скорость вращения оси уменьшается втрое по отношению к скорости вала двигателя, и крутящий момент увеличивается, соответственно в три раза. Типы редукторов:

При выборе какой угодно конструкции не забывайте о следующих правилах:

Любое устройство, кроме ременного, нужно постоянно смазывать, поэтому, оно должно находиться в коробке. Герметичный корпус защитит от грязи и пыли, попадание которых неизбежно во время полевых работ. На валах устанавливаются сальники.

В качестве примера можно взять фабричные изделия для советской сельскохозяйственной техники. Цепная передача к смазке не столь чувствительна, но цепь нужно регулярно очищать и смазывать.

Доработка готовой конструкции

Можно выбрать корпус подходящего размера на свалке старой техники, просверлить на подшипниках отверстия для валов и собрать устройство не хуже заводского! Практика показывает, что подбор готовых конструкций с мелкими доработками намного эффективней.

Примером нам послужит самодельный блок на базе двигателя мотоцикла «ИЖ». Используется «родная» коробка передач с возможностью переключения скоростей. Не хватает штатного передаточного числа, но маленькая звезда на выходном валу коробки передач с крупной звездой от ведущего колеса, обеспечивают уже хорошее снижение числа оборотов.

На вал, который установлен в подиум для подшипников, надета другая маленькая звёздочка, что при помощи второй цепи передаёт на колёса крутящий момент. На ведущую ось, в свою очередь, установлена звезда большого диаметра. В итоге получилась конструкция с 2-ступенчатым понижением оборотов и большим крутящим моментом.

Используя коробку передач от мотоцикла, можно подобрать необходимую скорость движения, почти не используя ручку газа. Практически всегда мотор работает на холостых оборотах, благодаря чему его ресурс продлевается.

Не менее популярен готовый редуктор от мотороллера «Муравей». Не требуется использовать колёсную платформу целиком, хватит установки на мост ваших катков. Применив коробку передач от выбранного двигателя, получите оптимальное соотношение скорости движения и мощности.
