Кондуктор для сверления отверстий в металле

Выбираем кондуктор для сверления: разновидности и популярные модели приспособления

Кондуктор для сверления – приспособление, которое обеспечивает точность высверливаемых отверстий. По сути, это шаблоны, предназначенные для сверл различных диаметров. Такой инструмент чаще всего применяется при сборке мебели, но используется и в сверлении отверстий по металлу, при ремонтных и строительных работах, и т. д.

Кондукторы или шаблоны для сверления бывают нескольких видов – в зависимости от особенностей их использования, конструкции и сферы применения.

По предназначению

По сфере использования кондукторы бывают:

• Мебельные – предназначены для сборки мебели, высверливания отверстий в мебельных заготовках, и т. д.
• Для сверления труб – особенности конструкции позволяют сверлить цилиндрические поверхности.
• Для работы по плитке и кафелю – часто оснащены устройством подачи воды, чтобы избежать перегрева при работе алмазными сверлами.
• Для коронок – шаблоны на кондукторе предназначены для сверления коронками, а не стандартными бурами и сверлами.
• Универсальные – в равной степени могут использоваться при любой работе, выдерживают как сверла по дереву, так и по металлу. Чаще всего гильзы выполнены из стали.

По конструкции

Существует несколько распространенных конструкций шаблонов для сверления:

• Накладные – используются для горизонтальных поверхностей. Могут быть оборудованы фиксатором, или быть без него – в этом случае нужно дополнительно использовать струбцину.
  У некоторых видов накладных кондукторов есть дополнительная присоска.
• Поворотные – более универсальный вид, который можно использовать для цилиндрических деталей и поверхностей.
  Отверстия можно сверлить в горизонтальной, вертикальной плоскостях, и под разными углами.
• Скользящие – это разметчик отверстий ползункового типа, который не нуждается в фиксаторе. Применяется в местах, где шаблон невозможно или сложно зафиксировать.

Как выбрать

При выборе разметчика для сверления рекомендуется обратить внимание на следующие моменты:

• Материал инструмента

Как правило, дешевые кондукторы выполняются из пластика. Однако это ненадежный материал, который быстро стачивается и изнашивается. Поэтому рекомендуется покупать приспособление со стальными гильзами.

• Назначение

Насколько инструмент узкоспециализированный. Следует ориентироваться на то, для какого именно вида работ будет применяться кондуктор.

• Конструкция

Этот момент тесно связан с предназначением. Если будут проводиться работы по сборке мебели, может понадобиться как накладной, так и скользящий инструмент – в зависимости от конкретного этапа сборки.

• Вид фиксатора

Струбцина или присоска. Для строительных работ на вертикальной плоскости больше подойдет резиновая присоска, которая позволяет переместить разметчик в любое необходимое место.

Популярные модели

ПРАКТИКА 247-026

Это один из самых простых и бюджетных кондукторов, предназначенный для сверления отверстий диаметром 4-10 мм. Инструмент сделан из пластмассы, имеет круглую форму с шаблонами отверстий разного размера по окружности. Для сбора пыли и стружки имеется специальный резиновый ободок. Покупатели этого кондуктора отмечают как достоинство его бюджетную цену и удобство использования. Главный недостаток – быстрая изнашиваемость.

«Для нечастого использования неплохой инструмент. Отверстия получаются точнее, чем без него. Но пластмасса очень быстро стачивается, и выемки больше, чем сами сверла. Подойдет как одноразовый кондуктор, тем более, что и цена доступная»

Зубр 29853

Кондуктор ориентирован на использование с алмазными трубчатыми сверлами. Диаметр отверстий – 4, 6, 8, 10 и 12 мм. В качестве фиксатора имеется резиновая присоска. Также инструмент оснащен возможностью принудительной подачи воды во избежание перегрева.

Из положительных особенностей покупатели отмечают:

• Доступную цену.
• Достаточно надежную фиксацию
  на керамических поверхностях.

• Точность сверления.
• Страховку от перегрева.

Основной недостаток приспособления, как и всех кондукторов бюджетного сегмента – быстрая изнашиваемость. Впрочем, это компенсируется доступной ценой, что позволяет рассматривать такие инструменты скорее как сменный расходный материал при ремонтных работах.

«Покупал для ремонта в ванной комнате. Достаточно надежно крепится, по кафелю не скользит. Сверлит точно, не надо дополнительно размечать. Конечно, быстро стачивается, и сверло начинает немного «гулять» в гильзе, но, если применять редко – вполне неплохой кондуктор».

ПРАКТИКА 771-411

Этот инструмент относится к серии «Эксперт» российской фирмы «Практика». Он используется как направляющая для алмазных коронок диаметром от 14 до 70 мм. Кондуктор выполнен из стали, в качестве фиксатора выступает резиновая присоска. По заверению производителя, благодаря конструкции направляющей боковой слой алмазных коронок не изнашивается. Это подтверждают и покупатели данного кондуктора.

«Неплохой и дешевый инструмент отечественного производства. Присоска не скользит, направляющая не люфтит. Что характерно, коронка не стачивается, хотя от стальной гильзы ожидал худшего. Советую, как доступный и хорошо сделанный кондуктор для ремонтных работ»

Kwb Dubelprofi, 7580-00

Инструмент производства чешской фирмы Kwb более универсален. Он оборудован шаблонами для сверления отверстий от 3 до 12 мм. Планка выступает в качестве параллельного упора. Имеется глубомер. Несмотря на наличие планки-упора, владельцы отзываются о некоторых сложностях с фиксацией устройства. Тем не менее, инструмент популярен из-за невысокой ценовой категории и эргономичности использования. Как положительная сторона отмечается также хорошая точность высверливания.

«Не хватает еще одного упора, чтобы надежно зафиксировать, а также винта для затяжки упора. Поэтому чтобы кондуктор не соскальзывал, нужен помощник или струбцина. Но сверлит точно, глубомер помогает регулировать размер отверстия. Может долго служить, так как шаблоны почти не стачиваются»

Bosch 2607000549

Кондуктор предназначен для сверления отверстий под дюбели. Шаблоны включают самые распространенные диаметры – от 3 до 12 мм. Предназначен для работ как по дереву, так и по стали, поэтому относится к универсальным кондукторам. Для фиксации инструмент оборудован упором с зажимным винтом, а также рукояткой для удобства использования. В целом отзывы об этом приспособлении положительные. Из недостатков отмечается только пластиковый материал, который склонен к быстрому изнашиванию.

«Хороший шаблон, с ним гораздо удобнее работать. Фиксируется тоже довольно просто, не соскальзывает. Радует, что есть винт для регулировки зажима. Отверстия со временем немного стачиваются, и появляется люфт, но для инструмента из пластика это вполне нормально»

Kreg K3DGB

Это более профессиональный кондуктор, который позволяет высверливать отверстия в деталях большого диаметра. Приспособление сменное, иногда используется в составе комплекта для сверления Kreg. Конструкция предназначена для сверления как перпендикулярно, так и под острым углом. Владельцы отмечают надежность устройства, и универсальность его применения.

«Как инструмент для сборки мебели – незаменим. Направляющие точные, ничего не болтается, не скользит. Выбирал кондуктор специально с возможностью сверления под углом 45 градусов. Сам кондуктор крепкий, думаю, прослужит долго. К нему покупал базу, этой же фирмы — Kreg Jig»

Kreg Kma3200

Накладной кондуктор, предназначенный для сверления вертикальных отверстий при сборке мебели, ремонте, и т. д.

В комплекте идут:

• Сам кондуктор.
• Зажим-струбцина.
• Кольцо-ограничитель.

• Позиционирующий штифт.
• Сверло 1-1/4.
• Соединительная планка.

Таким образом, по сути это целый комплект для точного и качественного высверливания. Также к кондуктору прилагается руководство пользователя для сборки и использования устройства. Инструмент заслужил положительные отзывы покупателей, где главным образом отмечается его точность и надежность.

«Отличный комплект для ремонтных работ. С его помощью собирал кухню. Зажим надежный, не надо дополнительно придерживать ничего. Гильзы для сверл не люфтят, износится тоже, думаю, нескоро. Единственный недостаток – может быть, цена, и то, заоблачной её не назовешь»

Вывод

Таким образом, кондуктор обладает рядом очевидных преимуществ в сравнении с ручной разметкой отверстий под сверление:

• Экономия времени,
  которое тратится на разметку.

• Высокая точность.
• Простота применения.

Благодаря использованию кондуктора, можно оптимизировать процесс ремонтных или строительных работ, а также высверлить отверстия, которые вручную невозможно должным образом наметить – например, под углом менее 90 градусов. А большое разнообразие выбора позволяет подобрать необходимый разметчик практически для любой работы.

Читайте также другие полезные статьи:

Видео-обзор кондуктора для сверления отверстий Kwb Dubelprofi, 7580-00

8 лучших кондукторов для сверления

Универсальные мебельные кондукторы и надежные приспособления для ремонтно-строительных работ с плиткой, металлом, деревом, стеклом и другими материалами.

Лучшие кондукторы для перпендикулярного сверления

Такие модели отличаются простотой конструкции и предназначены для установки на ровную поверхность. Они могут использоваться в мебельном производстве, строительных работах или в быту.

Kreg KPCS

Модель обладает режущим наконечником особой формы, дающим возможность создавать ровные и гладкие заглушки. Наличие спиральных канавок гарантирует высокое качество реза и продлевает срок службы кондуктора. Стопорное кольцо способствует комфортному выполнению серийных операций.

Габариты приспособления — 254х45х172 мм, масса 0,48 кг. Его использование позволяет добиться практически идеального совпадения. Для этого достаточно установить сверло-резак в любую дрель. Низкое выделение тепла и устойчивость к трению позволяют работать с кондуктором в интенсивном режиме.

• быстрая установка;
• высокая прочность и долговечность;
• стопорное кольцо;
• качественный рез.

Kreg KPCS будет полезен при выполнении широкого круга задач: создания заглушек, текстурных пробок и просто аккуратного сверления.

Hammerflex 226-021

Корпус модели изготовлен из высокопрочной углеродистой стали. Она не подвержена воздействию коррозии, не боится большой ударной нагрузки. Это исключает риск повреждения и случайной порчи поверхности при воздействии сверла.

Диапазон допустимых диаметров 4-70 мм, масса приспособления — 625 граммов. Кондуктор надежно фиксируется при помощи вакуумных присосок и отличается точностью регулировки рабочего отверстия.

• прочный корпус;
• гибкая настройка;
• надежная фиксация;
• малые габариты;
• быстрая установка.

• тяжеловат для своих размеров.

Hammerflex 226-021 предназначен для работы с алмазными коронками. Надежный выбор для эксплуатации на строительной площадке или в быту.

Matrix 72833

Модель оснащена резиновой вакуумной присоской, обеспечивающей надежную фиксацию на поверхности. Это исключает риск возникновения царапин при интенсивном сверлении и соскальзывания оснастки. Корпус изготовлен из ABS-пластика, не боится падений и резких ударов.

Диапазон допустимых размеров сверл составляет 4-13 миллиметров, габариты самого кондуктора — 190х145х20 мм. На корпусе расположен специальный штуцер, с помощью которого осуществляется подача охлаждающей жидкости.

• прочный, но легкий корпус;
• надежная фиксация;
• компактность;
• низкая цена.

• неустойчивость к стачиванию.

Кондуктор Matrix 72833 рекомендован для точного позиционирования алмазной оснастки при сверлении напольной плитки, керамогранита, стекла и других хрупких материалов.

Практика 771-404

На корпусе этого кондуктора находится специальное отверстие для подачи воды, что дает возможность использовать модель при сверлении алмазными коронками. Кольцеобразная присоска обеспечивает надежную фиксацию на гладкой и чистой поверхности.

Максимальный диаметр отверстия составляет 13 мм, количество направляющих — 8. Легкость установки и снятия гарантирует комфортную работу с различной оснасткой и быстрый переход од одних задач к другим.

• удобная установка и надежная фиксация;
• отверстие для охлаждающей жидкости;
• малый вес.

• непрочный корпус.

Практика 771-404 подойдет для сверления отверстий в керамограните или керамической плитке, если речь не идет об интенсивном профессиональном использовании.

Лучшие кондукторы для сверления под углом

Подобные модели могут фиксироваться на заготовках изогнутой формы и торцевых элементах. Для этого они используют прижимы и упоры различных типов, что позволяет применять их не только при сверлении, но также при установке петель или скреплении сложносоставных конструкций.

Kreg K4

Модель использует направляющие Drill Guide с тремя отверстиям для обработки материалов толщиной от 13 до 38 миллиметров. Все блоки конструкции имеют вставки из закаленной стали. Они минимизируют отклонения сверла, образование сколов и царапин.

Многоцелевые клещевые струбцины Kreg Face Clamps быстро фиксируют кондуктор на столе. Регулировка зажима осуществляется с помощью контргайки. Корпус выполнен из нейлона и усилен стекловолокном, что гарантирует высокую прочность, но в то же время эластичность и гибкость.

• точный угол сверления;
• аккуратная обработка;
• надежная фиксация;
• вывод отходов;
• гибкая настройка.

Kreg K4 подойдет для регулярной эксплуатации — соединения деталей мебели или ремонтных работ.

Wolfcraft 4640000

Модель имеет удобную для захвата рукоять, обеспечивающую комфортное удержание под любым углом. Ударопрочная конструкция не боится падений с большой высоты и механических повреждений.

Допустимые диаметры шкантов — 6, 8 и 10 мм, толщина обрабатываемой заготовки может быть до 30 миллиметров. Кондуктор гарантирует идеальное совмещение скрепляемых деталей, не царапает поверхность и удобен при сверлении в интенсивном режиме.

• удобство удержания;
• прочная конструкция;
• плотное прилегание к поверхности;
• долговечность.

Wolfcraft 4640000 будет полезен при подготовке соединений с помощью шкантов. Соответственно, он используется для работы с ДСП, фанерой, МДФ и массивной доской.

KWB DubelProfi 7580-00

Модель оснащена резиновой подложкой, обеспечивающей защиту гладких поверхностей от появления царапин. Барабан револьверного типа гарантирует удобство перенастройки приспособления.

При габаритах 283х139х171 мм весит кондуктор 300 граммов. Параллельный упор и щуп способствуют точному и аккуратному сверлению, а разметочная шкала упрощает работу в интенсивном режиме. Модель позволяет выбрать отверстие диаметром от 3 до 12 миллиметров.

• гибкая настройка;
• мягкая подложка;
• малый вес;
• универсальность;
• надежная фиксация.

• не особо крепкий корпус.

KWB DubelProfi 7580-00 подойдет для решения задач различного уровня сложности. Среди них сверление отверстий в трубах, монтаж угловых и плоских соединений.

Narex 872100

Модель отличается малыми габаритами и весом. Это обеспечивает комфортное использование в неудобном положении или труднодоступном месте. В комплект входит сверло по дереву диаметром 8 миллиметров.

Изогнутая форма рукояти и впадина в центральной части способствуют плотному прилеганию кондуктора, исключают вероятность соскальзывания насадки. Ограничитель глубины гарантирует более аккуратную работу.

• компактность и небольшой вес;
• ограничитель глубины;
• плотное прилегание к поверхности;
• удобство удержания;
• сверло в комплекте.

• быстро изнашивается.

Narex 872100 стоит купить для аккуратного сверления отверстий под мебельные нагели. Экономичное решение при работе с однотипными соединениями.

Какой кондуктор купить для сверления

Перед покупкой приспособления для сверления советуем определить сферу его будущего использования — она влияет на тип конструкции модели. Кондукторы могут применяться при сверлении труб, работе с плиткой, мебелью и т.д.

Оптимальным решением для дома станет универсальный шаблон.

Комфорт при выполнении задач зависит от особенностей эксплуатации:

• Накладные кондукторы удобны на горизонтальных поверхностях;
• Поворотные применяются при обработке цилиндрических деталей;
• Скользящие модели не нуждаются в фиксаторе и рекомендованы для использования в интенсивном режиме.

Для удержания кондуктора могут использоваться различные крепления. К основным из них относятся пружинные упоры, внешние струбцины с прокладками, саморезы. Модели с присосками не повреждают заготовку, но надежно фиксируются лишь на гладких поверхностях.

Важно учесть материал изготовления. Бюджетные модели выполняются из пластика — они не предназначены для регулярной эксплуатации, так как быстро изнашиваются и стачиваются. Для постоянных работ лучше купить кондуктор со стальными гильзами и ударопрочным корпусом.

кондукторы для сверления металла в Москве

• Коронки и наборы для электроинструмента
• Патроны и переходники для электроинструмента
• Кондукторы для сверления
• Стойки и комплектующие для алмазного бурения
• Мебельные щиты из массива дерева

Кондуктор для сверления Wolfcraft (4685000)

Кондуктор для сверления отверстий в трубе / уголке

Кондуктор самоцентрирующийся для сверления отверстий в торце

Кондуктор Hammerflex 226-021

Кондуктор для сверления Черон МК-01 шаг 25/50 диаметр втулки 5 мм

Кондуктор BOSCH 2607000549

Кондуктор шаблон для сверления отверстий под мебельную фурнитуру

Кондуктор для сверления отверстий в трубе / уголке

Кондуктор для сверления отверстий Hammer для коронок 4-12мм, dhs металл, ТИП 2

Кондуктор ПРАКТИКА 775-334

Кондуктор Kreg KMA3220

Кондуктор самоцентрирующийся X600-2

Кондуктор для сверления ПРАКТИКА 247-033

Кондуктор TUNDRA 4622486

Мебельный кондуктор для сверления Черон МК-03 система «32» диаметр втулки 5 мм

МК-02 Мебельный кондуктор шаг 25/50 диаметр втулки 7 мм

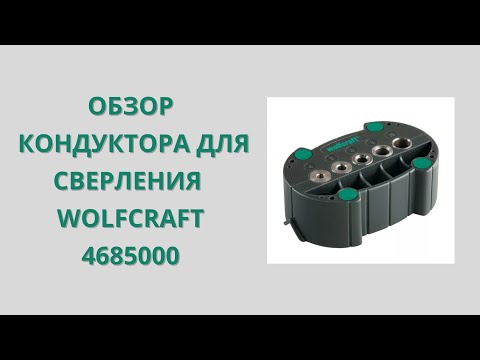

Кондуктор для сверления WOLFCRAFT 4685000

Кондуктор Kreg Jig Mini

Мебельный кондуктор Черон МК-07

Кондуктор TUNDRA 4622488

Кондуктор «угольник» Черон МК-20 система «32» диаметр втулки 5 мм

Кондуктор ПРАКТИКА 771-411

Устройство д/точного сверления

Кондуктор MATRIX 72830

Кондуктор для сверления отверстий Hammer для коронок 4-70мм, dhs металл, ТИП 1

Мебельный кондуктор Черон МК-19

Кондуктор шаблон для сверления отверстий под мебельную фурнитуру

Кондуктор «угольник малый» Черон МК-21 система «32» диаметр втулки 5 мм

Кондуктор для точного позиционирования при сверлении TUNDRA, 4-5-6-7-8-10-12 мм

Кондуктор для сверления Практика от 4 до 12 мм, с пылесборником 247-026

Кондуктор для сверления Deko WWDL02 041-0225

Кондуктор Wolfcraft Шаблон для шкантования 4640000

Кондуктор для сверления 6-8-10 мм

Кондуктор для сверления ПРАКТИКА от 14 до 70 мм, для алмазных коронок, металлическийдля алмазных коронок, металлический

Кондуктор для сверления отверстий – виды, особенност применения

Любой специалист, занимающийся обработкой дерева и металлов, знает, как важно сверлить в изделиях идеально точные, расположенные под необходимым углом отверстия. Поэтому неудивительно, что для подобного процесса был придуман специальный инструмент.

Что такое кондуктор для отверстий?

В статье ниже расскажем про кондуктор для сверления отверстий — несложный инструмент, который поможет легко и точно высверлить желаемое отверстие в деталях (или изделиях) как из дерева, так и из металла.

Что же это такое? Это приспособление для сверления выглядит как обычная планка, в которой проделаны дырки разного диаметра, причем под разными углами. Работать с ним просто. Все, что нужно, это расположить кондуктор под необходимым углом к поверхности, подлежащей обработке, и он послужит своеобразной «направляющей» для сверла. Как несложно догадаться, такое приспособление для сверления под углом является просто незаменимым в любом цеху по производству мебели, но найдется ему применение и дома.

Конструкция и виды

Итак, мы разобрались, что кондуктор — это планка-шаблон, основным предназначением которой является обеспечение точности при сверлении отверстий в разнообразных материалах.

Выделяют два вида кондукторов:

• Кондуктор, предназначенный для сверления отверстий, расположенных перпендикулярно поверхности изделия.
• Кондуктор, сделанный для сверления отверстий под углом. Он позволяет проделать дырку под желаемым углом.

Но это очень грубая и обобщенная классификация. На самом деле, есть больше видов кондукторов, различающихся по своей конструкции и предназначению. В частности, выделяют следующие виды этих устройств.

Накладные

Как несложно догадаться по их названию, такие кондукторы накладываются на поверхность детали или заготовки, подлежащей обработке. Их можно крепить специальными зажимами или просто придерживать рукой во время работы.

Поворотные

Это специально изготовленные шаблоны, которые предназначаются для обработки цилиндрических заготовок. С помощью таких кондукторов появляется возможность проделывать не только перпендикулярные отверстия, но и сверлить дырки под разными углами, поскольку поворотные устройства оснащены специальными втулками, позволяющими устанавливать кондуктор под различными осями наклона.

Универсальные

Здесь также название буквально говорит само за себя. Данные кондукторы для сверления подходят под большинство видов работ (кроме специализированных), поэтому они полюбились работникам небольших производств, да и тем, кто выполняет работы на дому.

Скользящие

Данный тип кондукторов не требует их крепления к поверхности, в которой нужно просверлить отверстие. Их просто нужно придерживать рукой (что зачастую может быть не особо удобно).

Закрепляемые

В отличие от предыдущего типа, подобные кондукторы жестко крепят к обрабатываемой заготовке. Хотя работать при этом удобнее, такой тип устройств ограничивает свободу действий.

Опрокидываемые

И последняя разновидность кондукторов довольно похожа на универсальный тип. Их применяют при необходимости сверления в различных плоскостях или под уклоном.

Материалы, из которых изготавливают кондукторы

Существует множество кондукторов, которые делают из совершенно разных материалов. Есть даже пластиковые и стеклянные кондукторы.

Однако, общепринятое мнение заключается в том, что лучшими являются устройства из металла (оптимальный вариант — из нержавеющей стали).

Это и неудивительно, ведь металлический сверлильный кондуктор способен обеспечить ряд преимуществ. В основном среди них стоит выделить максимально четкую направленность сверла, практически отсутствие деформаций, а также то, что металлические кондукторы не нагреваются при эксплуатации.

Преимущества и недостатки

Основным преимуществом кондукторов является то, что с ними могут работать даже не высококлассные специалисты, а «обычные» люди у себя дома. И у них будут получаться четкие и точные отверстия (как перпендикулярные, так и наклонные).

Вам не нужно будет выполнять никаких расчетов и разметки, а это снижает как

трудоемкость, так и время работы.

Можно выделить следующие преимущества применения подобного типа приспособлений:

1. Кондуктор для сверления способен обеспечить идеальную точность как прямого, так и наклонного сверления.
2. Для их использования не нужны разметка, а также предварительные скрупулезные расчеты.
3. Ускорение сборки частей мебели, прочих конструкций.
4. Возможность сверления нескольких отверстий за раз, не нанося предварительную разметку.

Недостатков кондукторов для сверления гораздо меньше, если быть конкретнее, он всего один: довольно большая цена данного устройства. Именно поэтому некоторые столяры делают себе кондукторы самостоятельно.

Сфера применения

Кондукторы, предназначенные для сверления отверстий, повсеместно используются при производстве мебели, но их использование отнюдь не ограничивается данной отраслью.

Разберем детальнее, где используют это полезное устройство.

Производство мебели

При производстве мебели постоянно необходимо просверливать отверстия под фурнитуру, крепеж, а также фитинги. Ведь достаточно ошибиться с отверстием буквально на пару миллиметров, и шкаф или тумбочка получатся перекошенными при сборке. Готовое изделие придется выбрасывать или его вряд ли получится продать.

Поэтому кондукторы просто необходимы при производстве мебели, ведь они «исправляют» неправильный угол вхождения сверла в деталь. Также при сборке мебели прекрасно себя зарекомендовал кондуктор для сверления отверстий под шканты или шаблон для сверления отверстий под конфирмат.

Машиностроение

Здесь кондукторы применяют для сверления отверстий в разнообразных заготовках из различных материалов. Поскольку в данной отрасли все стандартизировано, малейшее несовпадение размеров приводит к отбраковке детали. Поэтому без кондукторов в данной сфере попросту никак не обойтись.

Строительство

При любых строительных работах всегда приходится проделывать отверстия в стенах, потолках, крепить различные детали. Если не использовать шаблоны, то процесс сверления затянется, поскольку дырки в стенах или потолке строго под нужным углом делать намного сложнее. Поэтому строители часто используют приспособление для сверления отверстий под углом.

Серийное или массовое производство

При массовом производстве требуется унификация компонентов. Соответственно и здесь пригодятся кондукторы. При использовании данных инструментов появляется уверенность, что все отверстия получатся одинаковыми.

Использование в быту

У всех дома периодически возникает необходимость ремонта. При этом зачастую приходится брать в руки сверло и проделывать отверстия в стенах или мебели, и здесь также как воздух будут нужны кондукторы.

Самодельные кондукторы

Поскольку шаблон для сверления — не совсем дешевое удовольствие, многие люди самостоятельно изготавливают их. Да, кондуктор для сверления отверстий своими руками — это не фантастика, а реальность.

Для того, чтобы сделать кондуктор, вам потребуются:

• чертеж или схема устройства;
• дрель;
• аппарат для сварки;
• болгарка;
• слесарные инструменты;
• «заготовка» под будущий кондуктор (хорошо подойдет арматура квадратного сечения 10х10 миллиметров).

Сначала разрезаем болгаркой (также подойдет ножовка по металлу) арматуру на части нужной длины, которые зачищаются наждачной бумагой. Затем делается разметка будущих отверстий шаблона и последующее их сверление. Здесь есть свои нюансы. Центры отверстий нужно размечать в 8 миллиметрах от края, между отверстиями нужно делать расстояние (по общепринятым стандартам) 32 миллиметра, а диаметр проделанных отверстий должен равняться 5 миллиметрам.

В конце добавляем упор, сделанный из пластины металла (ширина 25 миллиметров и толщина 1 миллиметр), согнутой под прямым углом. Все части контракции скрепляем вместе – и кондуктор для сверления своими руками готов.

Советы тем, кто выбирает кондуктор

Итак, мы убедились в полезности кондуктора для сверления, но как же выбрать нужную модель.

Для начала, нужно продумать, какая из разновидностей, указанных выше, понадобится для текущих задач. После выбора типа и модели нужно скрупулезно изучить маркировку на изделии, которое собираетесь купить, а также осмотреть его в магазине на предмет выявления каких-либо недочетов или физического брака (естественно, нужно выбирать качественно сделанный кондуктор, например, из нержавейки).

Стоит предпочесть инструменты, сделанные известными брендами, проверенными временем.

Виды и конструкция кондукторов для сверления

Кондукторы для сверления отверстий: особенности конструкции и назначение инструмента. Виды кондукторов: накладные, поворотные, универсальные, опрокидываемые, скользящие и закрепляемые. Преимущества кондукторов. Сборка самодельного приспособления.

Кондукторы для сверления отверстий призваны облегчить обработку изделий из металла, древесины и других материалов. Существует множество моделей различного типа исполнения, которые применяются как в единичном, так и в серийном производстве. Изделие представляет собой планку с шаблонами отверстий различного диаметра, расположенных под разными углами. Это позволяет разместить сверло с нужным наклоном к рабочей поверхности.

Приспособление можно приобрести в специализированном магазине. Однако мастера, обладающие достаточными слесарными навыками, предпочитают собирать кондуктор самостоятельно. В этом случае имеется возможность спроектировать приспособление, адаптированное к выполняемым работам.

Конструкционные особенности и назначение инструмента

Планка с набором отверстий позволяет пользоваться сверлом с максимальной точностью. Гильзы кондуктора играют роль направляющих. Они же определяют диаметр сверла.

В моделях промышленного производства втулки изготавливают из инструментальной стали. Этот материал отличается устойчивостью к нагрузкам и низкой степенью механического износа, что продлевает срок службы инструмента.

Чаще всего приспособление имеет прямоугольную форму. Шаблоны размещают линейно, с постепенным увеличением шага отверстий.

Основное различие заключается в расположении оси сверления. Существует два вида кондукторов:

1. Отверстие направлено перпендикулярно рабочей плоскости.
2. Ось сверления расположена под острым или тупым углом к поверхности.

1. Машиностроение. Устройство используют в процессе сборки механизмов и оборудования, к конструкции которых предъявляют повышенные требования к точности. Сборочное производство не может обойтись без кондукторов, которые давно заняли место в качестве одной из разновидностей станочных приспособлений. Некоторые модели позволяют выполнять сверление нескольких отверстий одновременно, что повышает производительность работ.
2. Строительство. Кондукторы активно используются для сверления отверстий в элементах металлоконструкций. Кроме того, оборудование применяют для обработки труб. Особенности конструкции позволяют выдержать необходимый угол в процессе проведения работ.
3. Деревообработка. Современное сборочное производство мебельной продукции не обходится без кондукторов. С их помощью выполняют отверстия под крепежные элементы. Стружечные плиты, которые являются основным материалом изготовления, не терпят неаккуратного обращения: сверление под неправильным углом может привести к выбраковке элемента ввиду нарушения сопряжения.

Это далеко не весь перечень отраслей промышленности, в которых точное сверление является востребованным. Любое серийное производство требует унификации основных элементов. Использование шаблонов позволяет выдержать точный диаметр и угол наклона отверстий.

В быту кондукторы используют в процессе проведения ремонтных работ. Многие процедуры требуют высверливания отверстий. Прибор пригодится там, где к точности предъявляют повышенные требования.

Виды кондукторов для сверла

1. Накладные. Самая простая модель, название раскрывает принцип работы механизма. Она представляет собой кондуктор для перпендикулярного сверления. Его прикладывают к рабочей поверхности и крепят с помощью специальных зажимов. Бюджетные модели необходимо удерживать вручную. Чаще всего используется в мебельной отрасли для сверления заготовок листового типа: досок, ДСП и OSB-плит.
2. Поворотные. Используются для обработки изделий цилиндрической формы. Ось поворота может занимать вертикальное, горизонтальное или наклонное положение относительно рабочей плоскости. Направляющие втулки определяют направление сверления.

Преимущества использования устройства

Благодаря направляющим гильзам точность не зависит от глубины сверления.

В качестве конструкционных материалов обычно используют сталь или оргстекло. Металлические приспособления отличаются лучшим качеством и эксплуатационными характеристиками.

Основные преимущества использования кондуктора:

• простота в эксплуатации – отличная альтернатива сложному оборудованию;
• высокое качество отверстий;
• повышение производительности;
• упрощение операции.

Ради справедливости заметим, что данное приспособление больше поможет новичку. С его помощью даже неподготовленный человек сможет сделать отверстие приемлемого качества. Профессионал в большинстве случаев обойдется без него.

Самодельное приспособление

Рассмотрим особенности процесса сборки кондуктора для сверления отверстий своими руками.

Можно убедиться, что для изготовления потребуется минимум материалов, которые всегда можно найти в гараже или мастерской.

Для сборки самодельного кондуктора понадобится следующее оборудование:

• дрель или шуруповерт;
• УШМ;
• набор ручных инструментов;
• тиски или струбцины.

В некоторых ситуациях может потребоваться инвертор или сварочный аппарат.

Рассматриваемое самодельное приспособление подойдет для обработки листового материала на сверлильном станке с одним шпинделем.

1. Металлическую заготовку из квадратной арматуры с помощью УШМ или ножовки делят на части заданной величины.
2. Расстояние от оси отверстия до края плиты должно составлять 8 мм. Такой размер необходим для обработки материалов толщиной 16 мм.
3. Для мебельной отрасли стандартное расстояние между отверстиями – 32 мм. При этом диаметр должен быть равен 5 мм.
4. Для повышения комфорта можно оснастить инструмент упорами. Для изготовления понадобится листовой металл толщиной 1 или 2 мм. Его сгибают под углом 90º и крепят к краю кондуктора с помощью болтового соединения.
5. Для фиксации элементов кондуктора следует использовать тиски или струбцины.

Кондуктор для сверления отверстий является отличной альтернативой сложному оборудованию. С его помощью можно получить отверстия высокого качества по заданным параметрам. Как вы считаете, может ли самодельное устройство обладать характеристиками, сопоставимыми с моделями промышленного производства? Поделитесь вашим мнением в блоке комментариев.

Кондуктор для сверления отверстий: виды и особенности конструкции

Общая информация о кондукторах

Сегодня в нашей статье, мы поговорим о видах кондукторов, о сфере их применения и возможности смастерить самостоятельно.

Разновидности кондукторов

Следует отметить, что данные устройства используются не только для сверления отверстий, но также, когда выполняют фрезерование, точение и обрубка.

Рассмотрим основные виды приспособлений.

Накладные

Этот вид кондукторов накладывается сверху заготовки. Может лежать как свободно, так и прижиматься с помощью болтов или зажимов. Они ценятся за простоту конструкции и не высокую стоимость.

Поворотные

На корпусе устройства предусмотрены втулки, которыми регулируются оси поворота в горизонтальной, вертикальной и наклонной плоскостях. Эти модели кондукторов предназначены для сверления цилиндрических изделий.

Скользящие

Название говорит само за себя, кондуктор никак не крепится, его просто накладывают там, где надо сделать отверстие.

Опрокидываемые

Способны делать отверстия в нескольких плоскостях.

Стационарные

Они не имеют поворотных элементов, способны перемещать деталь и обрабатывать однотипные заготовки.

Универсальные

Эти кондукторы имеют такую функцию, как переналадка. Что позволяет быстро и удобно маленьким предприятиям переключится на производство нового товара.

Описание кондукторов

Начнем с понятия кондуктор — это так называемый шаблон, применение которого позволяет осуществлять комфортное и сверхточное сверление.

Причем сверлить можно как перпендикулярно к поверхности, так и под любым углом. Если вы используете кондуктор, то вам не требуется особой квалификации, делать сложные расчеты, производить разметку, там где будут отверстия, что экономит много времени.

Сферы применения

Как мы видим, благодаря универсальности и простоте своей конструкции кондукторы получили широкое распространение в разных сферах деятельности.

Машиностроение

В отрасли машиностроения применяют для сверления отверстий в разных заготовках, изготовленных из распространенных материалов. Применяют кондукторы, которые повторяют чертеж с точным соблюдением всех размеров. Так же используют, когда требуется сверление отверстий смешанного типа.

Мебельное производство

Самое главное распространение кондукторы получили в мебельном производстве. Мебельные кондукторы применяют для установки фурнитуры, сборке мебели и многих других технологических процессах.

При этом сборка мебели получается аккуратной, точной и быстрой. Большое количество мебели, содержат шканты, которые должны устанавливаться очень точно и тут без кондуктора никуда.

Самый распространенный кондуктор для шкантов — doweling. Используют в основном накладные кондукторы, сделанные из легких материалов.

Строительство

Еще одна сфера, в которой широко применяют кондукторы для сверления отверстий – это строительство. С их помощью производят бурение технологических отверстий в строительных конструкциях, например, при монтаже сэндвич-панелей.

Решает широкий спектр задач, а особенно в сверлении металлических труб. Позволяет четко соблюсти перпендикулярность при сверлении. Применяется также при сверлении отверстий в плитке.

Основные преимущества использования

Кондуктор можно купить или сделать самостоятельно.

Но перед тем как выбрать модель, следует определиться для каких задач, его будут использовать и на основе всех этих данных следует выбрать тип и конструкцию инструмента.

Так почему следует использовать кондукторы для сверления отверстий:

1. Интуитивно понятное использование, не требующее профессиональных навыков.
2. Низкая цена устройства, а так же возможность самостоятельного изготовления.
3. Экономит много времени.
4. На обрабатываемой поверхности не требуется наносить разметку с помощью строительных уровней.
5. Соблюдение точности при сверлении.

Кондуктор для сверления отверстий является неотъемлемой частью не только производства, но так, же будет полезен и в домашнем быту.

Особенности конструкции кондуктора

По сути, кондуктор – это шаблон, чаще всего прямоугольной формы, с отверстиями, в которые вставлены так называемые гильзы, направляющие для сверления.

Для проделывания отверстий в детали мебельный кондуктор фиксируется на ее поверхности. Затем, в выставленную на необходимом расстоянии гильзу, вводится фреза нужного диаметра и производится высверливание отверстия. Сами фрезы по дереву смотрите тут. Таким образом можно выполнять отверстия для сопряжения различных деталей как встык, так и перпендикулярно друг другу.

Применение этого приспособления дает целый ряд преимуществ:

• точность выполнения отверстия;
• сокращение затрат времени;
• упрощение операции сверления.

Такой шаблон можно приобрести в специализированном магазине или сделать самостоятельно.

Область применения кондуктора не ограничивается мебельным производством. Это приспособление также широко употребляется в строительстве и машиностроении. С его помощью можно сверлить отверстия не только на плоскости, а и в цилиндрических заготовках, например, трубах.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

1. Для этого нам понадобится фанера, толщиной около 15 мм.
2. Делаем три одинаковые заготовки.
3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Заводской или самодельный?

Из сказанного ранее становится понятным, что качественная сборка мебели практически невозможна без применения кондуктора. Одни предпочитают приобрести его в магазине, другие же изготавливают самостоятельно.

купить кондуктор для сверления отверстий можно в строительном магазине, но иногда готовое изделие может оказаться неподходящим для выполнения той или иной задачи. К тому же и цена приспособления напрямую зависит от его назначения, конфигурации, материала и фирмы производителя. Наиболее простые виды обычно являются недорогими. Но профессиональное оборудование, имеющее много дополнительных функций и элементов — это уже совсем другая ценовая линейка.

Исходя из этих соображение некоторые умельцы предпочитают изготавливать кондуктор собственноручно. Для этого необходимо использовать листовой металл или доску из твердых пород древесины, в которых проделывают направляющие отверстия. Эта работа в принципе вполне по силам каждому.
