Зарядное устройство Li-ion от 5В USB

Я уже давным давно думал заряжать Li-Ion аккумуляторы от 5В USB порта компьютера, но не хватало времени что бы продумать зарядку. Наверное каждый видел эти маленькие колонки с MP3 модулем. В них установлен маленький Li-Ion аккумулятор, зарядка сделана через диод на котором идет падение на 0,6В. Как известно эти аккумуляторы заряжаются до 4,2В, а через диод до аккумулятора доходит 4,4В что уже не допустимо. К сожалению на момент написания этой статьи колонка уже «труп» и стараться не над чем, но идея осталась и возможно кому то она будет полезна.

Схема зарядного устройства Li-ion от 5В USB

Схема зарядного устройства Li-ion от 5В USB

Схема представляет из себя два стабилизатора: стабилизатор напряжения первая Tl431 и стабилизатор тока на второй Tl431.


В схеме нет ничего сложного, стабилизатор напряжения по классической схеме, стабилизатор тока рассчитан на ток 0,3А. Ток зависит от шунта R7 и рассчитывается R7=0.06В/Iнаг, где Iнаг это ток который нужен, но стоит помнить USB 2.0 может отдать до 0,5А. 0,06В это напряжение которое нужно скомпенсировать для открытия TL431, как работает такой стабилизатор тока я рассказывал в этой статье Регулируемый драйвер тока 0-4А 8-35В

Кстати схему можно значительно упростить. Если вам не нужен стабилизатор тока, схема приобретает простейший вид

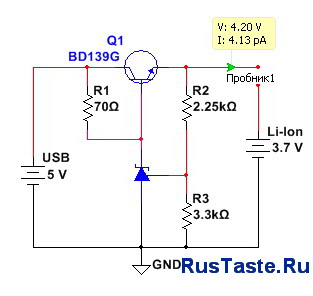

Схема зарядного устройства Li-ion от 5В USB без стабилизации тока

Схема зарядного устройства Li-ion от 5В USB без стабилизации тока

Такой вариант имеет право на жизнь в устройствах, где постоянно устройство подключено и исключается возможность короткого замыкания. Но при таких параметрах, зарядка аккумулятора будет проходить на полный возможный ток USB в 0,5А.

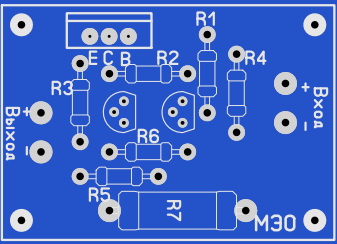

Печатная плата зарядного

Скачать печатную плату
Прочитайте Получить пароль от архива

С ув. Admin-чек
