Мотоснегоход своими руками

SAshoK763 › Блог › Строим самодельный снегоход | Вся проделанная работа в одной записи

Всем привет! Как и обещал, выкладываю весь процесс постройки нашего снегохода в одной записи.

Начну с предисловия: это уже третий снегоход, который мы строим. Первый был на 13 лошадиных сил и выглядел вот так:

Подробнее о его постройке можно почитать в этой записи:
www.drive2.ru/c/1482657/
Ходовые качества снегохода продемонстрированы в видеоролике:

Позже появилась идея построить ещё один снегоход, который был бы легче и мощнее (с мотором на 15 лошадиных сил).
Получился он таким:

Бегает он весьма недурно:

По данному снегоходу также снимался видеоблог о постройке и те, кому интересно, могут посмотреть его ЗДЕСЬ:

После 15-ти сильного снегохода появилась мысль построить что-то кардинально новое на абсолютно другой раме, более длинной гусенице и, главное — с более мощным мотором. Данный проект получил название «Вепрь».

О нем мы сегодня и поговорим.

Постройка началась с приобретения мотора. Очень удачно и за адекватные деньги подвернулся американский двигатель briggs & stratton серии vanguard. Б/у с пробегом 200 моточасов он обещал выдать свои «не китайские» 22 лошади. Во многом это нас и подкупило.

Далее стали прикидывать раму с абсолютно новой компановкой моторного отсека, рулевой колонки и гусеницы. Двигатель было решено разместить максимально близко к гусенице, тем самым улучшив развесовку. Обо всем этом более подробно рассказывается в первой части видеоблога:

Как говорится, начало положено!
Далее приехали наши заказанные запчасти из Рыбинска, самой главной из которых был реверс-редуктор.
Многие в комментариях к первым снегоходам писали: «А задний ход есть?»
А зачем он нужен, когда снегоход весит не более 150 кг? Не составит большого труда спрыгнуть и развернуть его на месте.
Ну, а на «Вепре» все же решили попробовать поставить.
Встречайте! Реверс-редуктор производства г. Рыбинск с нутром от «Бурана»:

Почему я его назвал главной запчастью? Да потому что очень многое зависит от того, насколько компактно удастся установить его в моторный отсек в паре с двигателем и вариатором. Весит он немало и ради сохранения поперечной развесовки нам пришлось смещать двигатель. Обо всем этом более подробно во второй части видеоблога:


После изготовления рычагов можно было приступать к изготовлению рулевой колонки.
Т.к. двигатель смещен ближе к водителю, то колонку пришлось делать над ним, для чего потребовалось изготовить надрамник:

В итоге у нас получилась конструкция, подобная тем, что используется на современных снегоходах, только более упрощённая.

Первый запуск!
Очень важным моментом постройки стал первый запуск. Напомню, что двигатель мы брали б/у и ранее не запускали. Поэтому было очень важно убедиться в его полной исправности. Накинули топливный бак, подключили датчик давления масла, соединили с АКБ и…

Двигатель нашел свое место, исправно работал и можно было приступать к изготовлению глушителя. Глушитель пришлось изготавливать самим от начала до конца, т.к. стандартный упёрся бы в вариатор. Как мы это делали и что у нас получилось — смотрим в шестом выпуске:

Ну что, на этот момент наша конструкция приобретает черты настоящего снегохода.

Дабы показать получившийся общий вид и кинематику работы подвески, выходит один из самых интересных выпусков:

Завершим сегодняшний рассказ началом работ над внешним видом снегохода, а именно изготовлением облицовки:

Обшиваем ABS пластиком. Как и чем придаем ему форму, смотрите в восьмом выпуске:

На этом работы не заканчиваются. Все самое интересное впереди, ведь скоро первый выезд! Спасибо всем, кто досмотрел и дочитал. Надеюсь, было интересно 🙂

Как сделать снегоход своими руками: пошаговое описание строительства простого и эффективного снегохода (110 фото)

Зима – это то время года, когда всё вокруг покрывается «пушистым одеялом» в виде снега. Наша страна находится в такой климатической зоне, где каждую зиму мы должны быть готовы к большим осадкам. Нередко снег выпадает совсем неожиданно и тогда движение по всему городу останавливается.

К счастью в больших городах есть станции метро, где постоянно курсируют подземные поезда, на которых без проблем можно добраться в любую точку города.

Совсем другие дела обстоят в маленьких городах и деревнях, где движение любого транспорта не возможно во время сильных снегопадов.

Но даже из такого сложного положения можно найти выход, а именно передвигаться на снегоходе. Сегодня мы поговорим с вами о том, как сделать самодельный снегоход своими руками.

Краткое содержимое обзора:

Снегоход своими руками

Для начала нужно осуществить постройку рамы. Для этого вам понадобятся:

Вначале делаем основную конструкцию из деревянных брусков. Работу осуществляем путём закрепления брусков между собой и создания своеобразной опоры для каркаса.

Далее при помощи дрели необходимо на брусках закрепить листы железа. После можно переходить к установке заранее собранного двигателя со всеми вытекающими.

Обращаем ваше внимание на то, что данное средство передвижения будет сделано в не заводских условиях, а это значит, что вы не сможете быть уверенным на 100% насчёт безопасного передвижения на таком своеобразном транспортном средстве. Будьте предельно осторожны!

Снегоход сделанный из Урала

Сейчас вы узнаете, как сделать снегоход из Урала своими руками. Стоит отметить, что такое средство передвижения будет намного безопасней, чем предыдущий вариант. Это обуславливается тем, что 70% работы будет происходить с уже работающими деталями.

Процесс осуществления такой работы будет происходить в такой последовательности.

Снимите колёса с мотоцикла, и крепко зафиксируйте мотоцикл на раме, путём приваривания.

Далее нужно мотоцикл с рамой установить на уже заранее подготовленные гусеницы снегохода и прикрепить его на специально отведённые для этого штыри.

Весь оставшийся процесс работы будет направлен на проверку качества установки мотоцикла, а также плотной фиксации всех болтов.

Как отмечают многие «Кулибины нашего времени», такой снегоход будет крайне эффективен во время преодоления больших расстояний за городом в заснеженной местности. Удобное рулевое управление мотоцикла Урал, сделает процесс передвижения намного приятней.

Если вы планируете сделать из мотоблока полноценный снегоход, то мы настоятельно рекомендует посетить множество инженерных сайтов и чатов, где вам расскажут, как из мотоблока сделать снегоход своими руками, а также дадут множество действительно полезных советов.

Делаем снегоход при помощи бензопилы

Бензопила – универсальное средство для работы с большими деревянными брусьями, которые тяжело поддаются деформации

С помощью этого инструмента можно смастерить настоящий снегоход.

Давайте разберём, как сделать снегоход своими руками из бензопилы. Первым делом обратите внимание на 2-ой подзаголовок статьи, в которой указаны все необходимые материалы для строительства. Итак, давайте начнём:

Заключение

Надеемся, что статья была для вас полезной, и теперь вы будете знать, как сделать снегоход на гусеницах своими руками при помощи самых простых комплектующих.

Самодельный снегоход своими руками

В глухих районах, где требуется преодолевать значительные расстояния, рыбакам и охотникам необходимо иметь свой транспорт. По причине высокой цены сегодня многие не могут его приобрести и пытаются сконструировать самодельный снегоход своими руками. Построить его непросто, но если приложить максимум терпения и старания, то с этой проблемой нетрудно будет справиться.

Постройка рамы

Прежде чем приступить к строительству снегохода, вначале потребуется выбрать материал. Проще всего самодельную раму сделать из деревянных брусков. Получится очень лёгкая и довольно прочная конструкция, которая считается самой дешёвой и наиболее простой в изготовлении. Для этого понадобятся:

  1. Деревянные бруски.
  2. Листовое железо.
  3. Ножницы по металлу.
  4. Дрель и свёрла.
  5. Ручная пила.
  6. Болты и гайки.

Преимущества строительства такой конструкции бесспорны. В случае поломки деревянную модель будет нетрудно отремонтировать вдали от населённого пункта. В лесу легко найти подручный материал, который можно применить для ремонта. Но главным достоинством считается то, что этот снегоход редко проваливается под лёд и не тонет в воде.

Деревянная конструкция

Известно, что бруски и доски из древесины не обладают особой прочностью в местах их

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого берут листовое железо и вырезают ножницами квадратные пластины по ширине брусков. В них рулеткой размечают места под болты, а затем дрелью сверлят четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления для прочного скрепления деревянных брусков в углах самодельной рамы.

Обычно приступают к строительству после того, как сделают чертёж с точными размерами. И уже по ним ножовкой отрезают четыре бруска, а в углах дрелью сверлят отверстия для болтов. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. К местам соединения прикладывают металлические уголки, вставляют болты и накрепко затягивают гайками.

Для крепления двигателя и гусеницы на раму устанавливают дополнительно ещё две перекладины из брусков с отверстиями под болты на концах. Но перед этим вначале изготавливают уголки для крепления. Их вырезают из листов железа треугольной формы и сверлят отверстия в углах.

Лучше сразу сделать восемь штук и поставить их сверху и снизу. Тогда крепления окажутся более прочными и надёжными в работе.

Когда они будут готовы, внутрь рамы вставляют перекладины и наверх кладут треугольники. В них точно по размерам дрелью сверлят отверстия сквозь бруски. Затем туда вставляют длинные болты и плотно стягивают гайками. На этом прочная деревянная рама будет готова, которая долгое время прослужит на самодельном устройстве.

Металлическая рама для снегохода

Гораздо труднее заниматься строительством самоделок из металла. Здесь нужны специальные инструменты и приспособления, которые могут быть не у каждого. Потребуются значительные затраты, чтобы их приобрести или взять в аренду. Однако эта постройка будет намного прочней и долговечней конструкции из дерева. Здесь потребуются:

  1. Сварочный аппарат.
  2. Электроды.
  3. Маска.
  4. Болгарка.
  5. Гаечные ключи.
  6. Пассатижи.
  7. Молоток.

Кроме того, для постройки металлической рамы понадобятся более прочные материалы. Их обязательно придётся покупать в магазине, так как сегодня они больше нигде не встречаются. Да и строить новый самодельный снегоход из старых деталей не слишком хочется из-за плохой надёжности. Поэтому здесь будут использоваться только хорошие материалы:

  1. Металлические трубы.
  2. Железный уголок.
  3. Листовая сталь.
  4. Швеллер.

Как правило, прежде чем начинать строительство рамы нужно сделать простой чертёж. По его параметрам болгаркой нарезать трубы и с помощью сварочного аппарата соединить их в прямоугольник. Внутри рамы вставить ещё пару перегородок из уголка для установки двигателя и гусеницы. Если сделать их из швеллера, то конструкция получится гораздо прочнее и надёжнее в работе.

После этого от металлической трубы потребуется просто отрезать две небольшие втулки.

А потом приварить их к углам передней части, куда будут вставляться поворотные опоры для лыж. Металлическая рама готова и можно приступать к постройке, а также установке основных агрегатов и узлов.

Подвесное оборудование

Чтобы сделать снегоход быстрым и сильным необходимо на раму поставить хороший двигатель. Если установить маломощный мотор, то такая конструкция будет плохо передвигаться. А также нужно правильно рассчитать гусеницу. При слишком маленькой площади она утонет в большом снегу и не станет тянуть даже по ровной местности. Особое внимание нужно обратить на лыжи, которые должны создать хорошую устойчивость и безопасность при движении на высокой скорости.

Резиновая гусеница своими руками

Чтобы легко передвигаться по снегу, очень важно сделать самодельному снегоходу хорошую резиновую гусеницу. Изготовить подобное устройство своими руками непросто и лучше приобрести её в магазине полностью с катками. Установить стандартную заводскую гусеницу на самодельную конструкцию не составит труда. Для этого придётся лишь закрепить ведущий вал и катки с подшипниками на раме. Если финансовое положение не позволяет купить все устройство целиком, то самые дорогие части нетрудно сделать самостоятельно. Для этого потребуются:

  1. Транспортёрная лента.
  2. Пластиковая труба.
  3. Болты, шайбы и гайки.

Дешёвую самодельную гусеницу для снегохода обычно делают с применением тонкой транспортёрной ленты. Для этого по ширине катков отпиливают заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и сверлят отверстия под небольшие болты. После этого половинки пластиковых труб закрепляют на транспортёрной ленте болтами с шайбами и гайками. Гусеница готова и нужно приступать дальнейшей постройке.

Самодельные лыжи

Не секрет, что зимой по глубокому снегу гораздо удобнее передвигаться на лыжах. Они также прекрасно служат в виде устройства управления на снегоходе. Деревянную конструкцию сделать несложно, но для этого подойдут только прочные доски из берёзы или дуба. Их необходимо хорошо высушить, построгать, а затем нагреть и загнуть концы. Не сложнее сделать металлические лыжи. Для этого потребуется отрезать из листовой стали две пластины и по бокам приварить тонкий уголок.

Чтобы лыжи свободно поворачивались, к ним приваривают металлические стойки из труб. В рабочем состоянии они держатся в передних втулках рамы, где легко вращаются.

Сверху к стойкам приваривают шайбы или большие гайки, куда вставляются тяги для управления снегоходом.

Сам руль нетрудно сделать своими руками либо проще снять его со старого мотоцикла. Таким образом, останется только установить мотор, а также сиденье для водителя и можно двигаться в путь.

Самодельный снегоход: постройка недорогой конструкции своими руками

Пройти несколько километров по рыхлому снегу большинству людей не под силу. Тут приходит на помощь снегоход. Он может передвигаться там, где не проедет машина и не пройдет человек. Однако цена на снегоходы довольно высока, не все смогут позволить себе такое транспортное средство. Тогда на ум приходит логичное решение проблемы – сделать снегоход собственными руками. Здесь приведена общая информация, которой Вы сможете руководствоваться при сборке снегохода.

Общие правила конструкций

Снегоходы, сделанные своими руками, зачастую абсолютно разные. Но всех их объединяет стремление дать снегоходу свойство:

Чтобы снегоход удовлетворял этим условиям, в его схеме должны присутствовать несколько обязательных элементов:

При изготовлении самодельного снегохода можно использовать множество разнообразных элементов, детали от других устройств, что значительно упрощает процесс.

Простые детские снегоходы

Если есть желание сделать снегоход для ребенка, то не стоит использовать мощный двигатель. Самоделку нужно создавать в соответствии с возрастом, весом и ростом ребенка.

Стоит начать с опоры – установить лыжи под раму. Для облегчения процесса можно использовать снегокат. Затем следует поставить мотор с малой мощностью (примерно 2 лошадиные силы). Его можно извлечь из бензопилы.

Если планируется детский снегоход, то дополнительно усиливать раму не нужно, однако для перевозки взрослых людей эта процедура обязательна.

Ледовые мотосани

Передвижение зимой, особенно по льду, очень затруднительно. Поэтому многие рыбаки, не располагающие бюджетом для покупки дорогостоящих аппаратов, задумываются о самостоятельном изготовлении ледовых мотосаней.

В отличие от детского снегохода во взрослом вместо снегоката используются сани.

Далее присоединяется мотор от бензопилы мощностью 4-5 лошадиных сил (можно использовать бензопилу “Дружба”). Эта конструкция хорошо подойдет для ледяных поверхностей, но для передвижения по снегу (особенно рыхлому) не подойдет.

Надувные колеса

Также можно сделать снегоход на надувных колесах. Для этого берутся диски от мотоцикла или велосипеда и широкие надувные камеры от колес грузовика или трактора. По их окружности для увеличения сцепления крепятся цепи или поперечины. Чтобы придать камерам прочность на их поверхность следует нанести жидкую резину или наклеить какой-либо непромокаемый материал. Для таких снегоходов можно брать рамы с двигателями от мотоциклов (Урал или Днепр).

На гусеничном ходу

Самодельные снегоходы на гусеницах обладают высокой скоростью и надежностью, поэтому пользуются популярностью.

Гусеницы можно сделать несколькими способами, например, из покрышек от грузовика или из транспортерной ленты.

Поперек ленты прикручиваются разрезанные вдоль пластиковые трубки меньше дюйма в диаметре. Гусеницы из транспортерной ленты можно усилить цепью.

Если отрезать от покрышек грузовика с зимним протектором боковины, то их тоже можно использовать как гусеницы. Для этого нужно обметать края леской с шагом в сантиметр.

Апгрейд самодельных снегоходов

После первого использования самодельного снегохода люди замечают некоторые недостатки, которые хотят исправить.

Для начала стоит сделать возможным использование снегохода не только в светлое, но и в темное время суток. Потребуются лампа и генератор (можно взять велосипедный).

Чтобы ветер не заметал снег в глаза, можно поставить на самодельное средство передвижения готовые ветровые стекла или придумать что-то свое.

Как сделать снегоход своими руками: подробная инструкция

Особенности самодельных снегоходов

Самоходы, сделанные своими руками, имеют ряд особенностей:

  1. Езда на снегоходе может быть довольно опасной, и это необходимо принимать во внимание, поэтому, хотя большинство снегоходов не может развивать скорость более чем 15 км/ч., к сборке снегоката нужно относиться крайне внимательно и осторожно.
  2. При езде на снегоходе пользователь не застрянет в сугробе, так как аппарат оснащен гусеничным мотоблоком.
  3. Снегоход надежен и может легко преодолеть многие препятствия.
  4. При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата.
  5. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной.

Подготовка

Для начала нужно сделать чертеж аппарата. Если Вы не обладаете такими навыками, то просто рассчитайте параметры машины. Устройство снегохода довольно несложное, поэтому можно легко сделать аппарат по образцу или видео.

Чтобы сделать снегоход, Вам понадобятся:

Материалы и изготовление

При изготовлении снегохода на гусеницах своими руками можно придерживаться этого алгоритма:

  1. Расчет рамы и ходовой части.
  2. Выбор двигателя.
  3. Начальная сварка рамы.
  4. Рулевое управление.
  5. Установка двигателя на временное крепление.
  6. Проверка конструкции.
  7. Если проверка успешна – капитальная сварка рамы и установка двигателя.
  8. Приводная система.
  9. Гусеницы.
  10. Прикрепление деталей кузова.
  11. Финальная проверка.

Начинать работу нужно с изготовления рамы, на которую будут крепиться остальные элементы. Рама не должна быть массивной, иначе аппарат получится тяжелым и утратит маневренность. Желательно, чтобы ее длина была ±2 м.

Затем на раму крепятся:

Затем изготавливаются гусеницы шириной 40-50 см. Их можно сделать из транспортерной ленты или клиновых ремней.

Информация о том, как сделать грунтозацепы из пластиковых труб, указана выше.

Заднюю колесную ось крепят при помощи подвижного направляющего элемента. Он позволяет фиксировать положение оси в определенном положении. Это делается для того чтобы пользователь мог регулировать натяжение гусениц.

Полезные советы

Есть несколько советов:

Заключение

Снегоход обладает высокой проходимостью, имеет небольшой вес и прост в управлении. Он может ехать как по рыхлому снегу, так и по заснеженной дороге. Скорость, развиваемая снегоходом, невелика, поэтому он не несет большой угрозы для здоровья. По этой причине довольно большое количество людей пользуется снегоходами в зимнее время.

Мотоснегоход своими руками

Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.

Делаем снегоход своими руками — проще не бывает!

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой.
Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.
При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам.6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

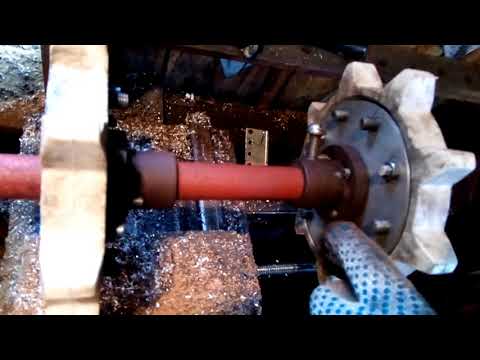

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика (всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными.

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки»». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким: гусеница — 9 кг;
ведущий вал в сборе — 7 кг; две пары колёс с осями — 9 кг; двигатель и руль — 25 кг;
пара лыж — 5 кг;
рама —15 кг;
двухместное сиденье со стойками — 6 кг.
Итого всё вместе весит 76 кг.
Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).
Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

Сергей ХОМЯКОВ, г. Москва ([email protected])

Чертежи самодельного снегохода, этапы изготовления и нюансы сборки

Снегоход представляет собой средство для передвижения по снегу. Наибольшей популярностью пользуются гусеничные снеговые машины, которые позволяют перемещаться даже по большим сугробам. Чтобы создать самодельный снегоход, потребуется определиться с типом конструкции, сделать чертеж, подготовить материалы и инструмент. К изготовке каркаса и отдельных элементов нужно подойти с большой ответственностью, чтобы в конечном итоге получить надежное транспортное средство.

  1. Особенности конструкции
  2. Чертеж и материалы
  3. Этапы изготовления
  4. Рама
  5. Лыжи для скорости
  6. Гусеничные колеса
  7. Нюансы сборки
  8. Видео

Особенности конструкции

Снегоход является высокоэффективным средством передвижения, которое позволяет перемещаться в зимний период времени по неглубокому снегу и сугробам. Основными элементами конструкции транспорта являются:

По типу конструкции снегоход может быть двухгусеничным (две гусеницы, одна лыжа) и одногусеничным (одна гусеница, две лыжи). Более управляемыми считаются одногусеничные ТС.

Среди преимуществ данной техники можно выделить возможность перемещаться по достаточно глубокому снегу на высокой скорости. Ни один другой вид транспорта не сможет сравниться с эффективностью даже самодельного снегохода. Готовые конструкции подразделяются на спортивные, рабочие и горные. Перед тем как переходить к созданию изделия, необходимо определиться с необходимыми параметрами.

Формирование чертежа является одним из наиболее важных этапов создания данного транспортного средства. Если ранее человек не занимался конструированием, то лучше сделать предпочтение в пользу готовых планов.

Чертеж и материалы

Чертеж должен создаваться, исходя из индивидуальных запросов и собственных возможностей. При создании необходимо особое внимание уделить габаритам изделия и каждого отдельного элемента. Также можно воспользоваться готовыми проектами самодельных снегоходов на гусеничном ходу с двигателем от бензопилы или мотоцикла.

Точный список необходимых материалов и инструментов определится после составления чертежа. Среди вещей, которые обязательно потребуются при создании снегохода своими руками, выделяют:

Отдельно взятые детали можно приобретать или делать самостоятельно. Каркас варится из профиля и листов. Для максимальной экономии можно создавать конструкцию без подвески, однако она будет крайне некомфортной в эксплуатации.

Среди инструментов, которые потребуются для работы: сварочный аппарат, отвертки, гаечные ключи, молоток, трубогиб (если рама будет создаваться из труб), болгарка. Желательно обеспечить себя всем необходимым заранее. Если по ходу работ будут возникать трудности, можно приобрести недостающие детали или инструменты.

Мягкое сиденье Гусеничный механизм Лыжи Топливный бак

Этапы изготовления

Сделать самодельный снегоход можно посредством выполнения пошаговой инструкции. Если с ответственностью подойти к каждому этапу, удастся в конечном итоге получить надежное транспортное средство. В первую очередь требуется изготовить или приобрести готовыми отдельные элементы изделия, после этого необходимо правильно собрать их воедино.

После создания чертежа переходят к работам с рамой. Она может быть сварена из металлических труб или сделана из деревянных брусков. Второй вариант считается более бюджетным, но при этом менее надежным. Металлическая рама создается следующим образом:

  1. Подбирается подходящая труба. Как правило, используется материал квадратного сечения с диаметром не менее 40 мм.
  2. Нарезаются заготовки нужной длины.
  3. Трубы соединяются друг с другом при помощи сварки. Создается конструкция нужной формы.
  4. Привариваются уголки для крепления различных конструктивных элементов.

Рама из дерева формируется по тем же правилам, но для соединения используются специальные пластины, в которые ввинчиваются болты. У готовой рамы несущая способность должна быть выше будущей нагрузки.

Самодельный снегоход лучше делать с большим запасом по прочности. Именно поэтому рекомендуется делать раму из металла. Места соединения должны быть надежно проварены. Если у человека отсутствуют необходимые навыки сварки, можно обратиться к профессиональному сварщику, который создаст раму по готовому чертежу.

Лыжи для скорости

Передняя часть транспортного средства опирается на лыжи. С их помощью удается перемещаться даже по глубокому снегу. Помимо этого, они помогают осуществлять управление техникой. Направляющие лыжи должны быть максимально надежными, поэтому рекомендуется приобретать готовые решения, созданные специально для снегоходов.

Самостоятельно лыжи можно изготовить из металла или дерева. Они могут создаваться из прочных березовых досок. Лыжа необходимой формы просто выстрагивается. Из металла изделие создается посредством сварки двух пластин и тонкого уголка.

Установка лыж осуществляется на уже собранную подвеску. Чтобы техника хорошо отрабатывала ямы, требуется использовать качественные амортизаторы. Гусеничный снегоход нужно создавать на базе качественной подвески и трансмиссии.

Гусеничные колеса

Чтобы сделать самодельную гусеницу для снегохода, потребуется выполнить следующий алгоритм действий:

  1. Предварительно подготовить покрышку и грунтозацепы. Для большого вала обычно используется покрышка от трактора МТЗ.
  2. Далее отрезать борта покрышки. Резать можно при помощи острого ножа.
  3. На обрезанное полотно прикрепить грунтозацепы. В качестве замены им могут выступать обрезанные пластиковые трубы, прикрепленные при помощи болтов.

Грунтозацепы применяются для повышения сцепления техники со снегом.

Гусеница устанавливается на ведущий вал. Она должна быть смонтирована с небольшим натяжением. Подбор покрышки, из которой будет сделана гусеница, необходимо осуществлять с учетом размера вала. Если необходимо небольшое изделие, то подойдет маленькая автомобильная покрышка.

Чем прочнее будет использован сырьевой материал, тем дольше по времени прослужит гусеница.

Нюансы сборки

Гусеничные самодельные снегоходы собираются следующим образом:

  1. На раме устанавливается фиксирующий вал с принимающей звездой.
  2. Далее ставится двигатель с передающей звездой и бензиновым баком. Звезды двигателя и вала соединяются друг с другом цепью.
  3. Монтируется передняя и задняя колесная ось для гусениц. Как правило, передняя ось фиксируется неподвижным креплением или сваркой, а задняя — при помощи подвижного крепления.
  4. Собирается передняя подвеска с направляющей лыжей и рулевой колонкой.
  5. Устанавливается сиденье, тормоза и отдельные элементы кузова.

Для натяжки гусеницы используется подвижное крепление задней оси. После монтажа основных узлов и агрегатов осуществляется установка тормозов. Как правило, применяются дисковые тормоза, которые останавливают вал гусеницы при выжимании ручки.

При сборке нужно особое внимание уделять крепежу. Все болты должны крепко затягиваться. Заранее подготовленные крепления должны быть качественно приварены к раме, чтобы во время езды ни один узел не отвалился от техники.

Подробно изучив информацию о том, как сделать снегоход, можно переходить непосредственно к созданию и сборке транспортного средства. Нужно понимать, что самодельный вариант будет уступать по качеству среднебюджетным магазинным моделям. Главными преимуществами самоделки являются крайне низкая стоимость и возможность задавать собственные параметры для изделия.

Видео
