Ремонт Skina SMS-2020 замыкание выхода

Товарищ принес мне на ремонт акустическую систему Skina SMS-2020. В общем проблемы были следующие. Из 5 каналов, работало только два. Так же не работал сам сабвуфер. На задней панели, где подключаются внешние колонки через тюльпаны, был разбит разъем.
Добравшись до платы, честно я был не очень рад. Кто то уже пытался его ремонтировать и наворотил делов. Но делать нечего, принялся за ремонт

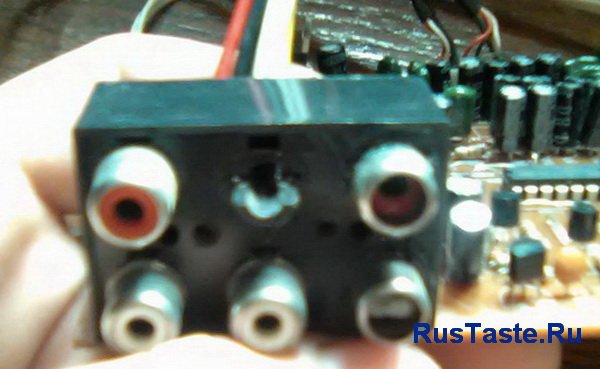

Первым делом решил заменить испорченный разъем. Посмотрите что с ним сделали

Сломанный разъем Skina SMS-2020

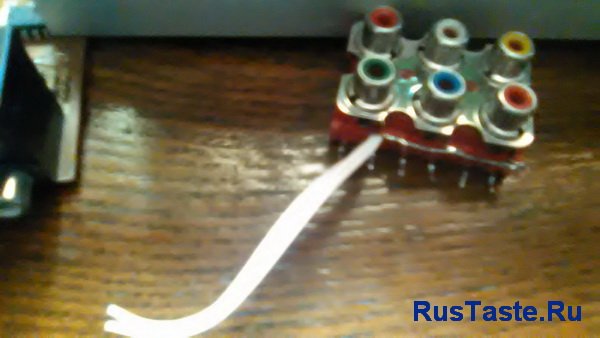

Из того что было дома, это разъем с DVD плеера. Но дело в том, что контакты идущие к усилителям, то есть «плюсовые», отлично совпадают с контактами на плате, а вот общий контакт, пришлось подогнуть и припаять провод. А так же для герметизации сабвуфера, дырочки на разъеме пришлось засиликонить с внутренней стороны.

Подготовил разъем к установке

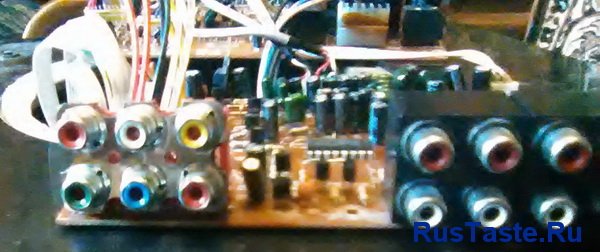

Разъем встал на плату как родной

Установил разъем на плату

Ну а теперь к ремонту самого усилителя. Скорее всего причиной поломки было замыкание выходов на сломанном разъеме, что привело к сгоранию микросхем усилителей TDA2030A

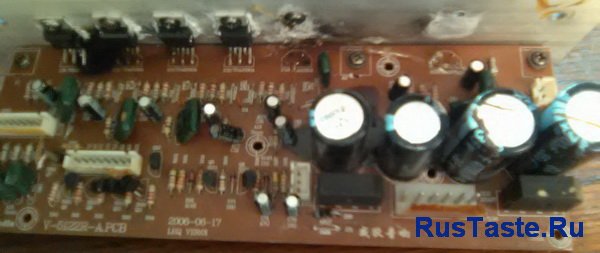

На фото видно, что слева микросхема вообще выгорела

Плата усилителей Skina SMS-2020. Выгоревшая TDA2030A

C помощью мультиметра и внешнего осмотра нашел выгоревшие микросхемы и вместо них впаял LM1875. Эти усилители надежней, порог питание повыше да и звук получше

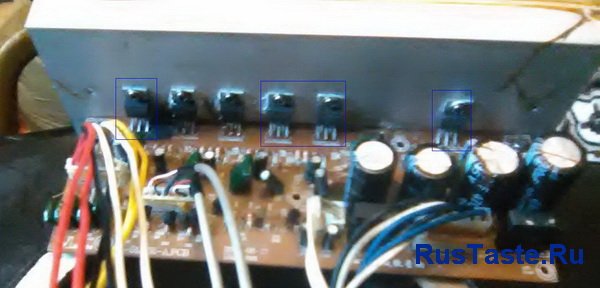

Выделил микросхемы, которые пришлось заменить

Микросхемы усилителей Skina SMS-2020, которые пришлось заменить

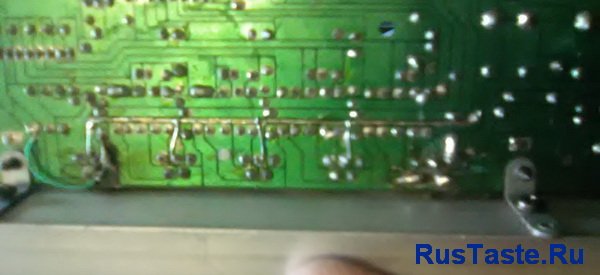

Так же на плате минусовая дорожка настолько тонкая, что пришлось усилить ее тонким проводом. Ну на всякий случай.
А на выгоревшей микросхеме слева выгорели дорожки, которые пришлось заменить перемычками.

Усиленная дорожка минусового плеча на аудиосистеме Skina SMS-2020

После проведенных работ, все каналы заработали как надо..
С момента ремонта прошло где-то 3 месяца и жалоб нет. Значит работает все

С ув. Admin-чек
