Стерео усилитель TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости

Пришел я как то к своему знакомому в гости и увидел стоящие без дела колонки Радиотехника S30. Колонки реальные классные, правда пришлось делать ремонт динамика ГДН-25, но это другая история. Было решено к ним соорудить усилитель. По началу хотелось собрать на TDA2050, но за неимением их собралось все на TDA2030A.

Стерео усилитель TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости

Схема TDA2030A была выбрана стандартная из даташита. Был добавлен простейший пасивный регулятор тембров и регулятор громкости. В итоге была рождена вот такая схема

Схема усилителя TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости

Схема усилителя TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости

Собрано все было на куске текстолита размерами 95*95ММ вот печатная плата:

Печатная плата усилителя TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости

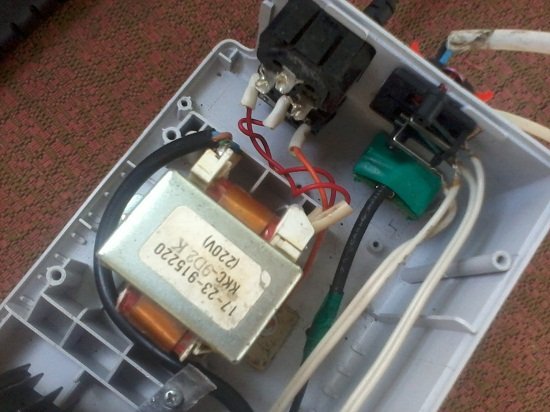

Питалось все от трансформатора, из видеомагнитофона, мощностью 20Вт 2*15В. Почему мощ такая маленькая, та потому что этот недостаток мощности компенсируют две банки 25В*10 000мФ. И разницы в звуке никакой не слышно…

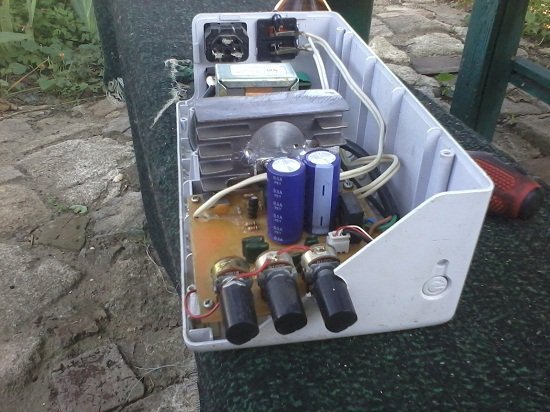

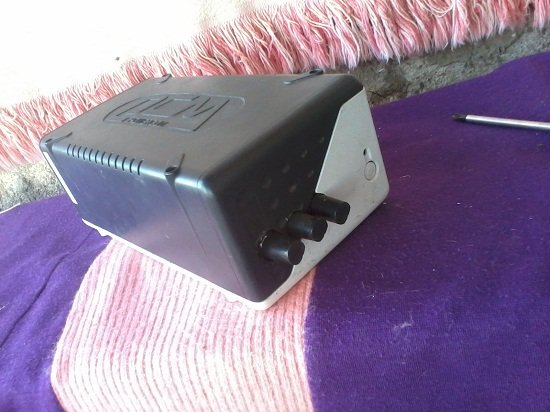

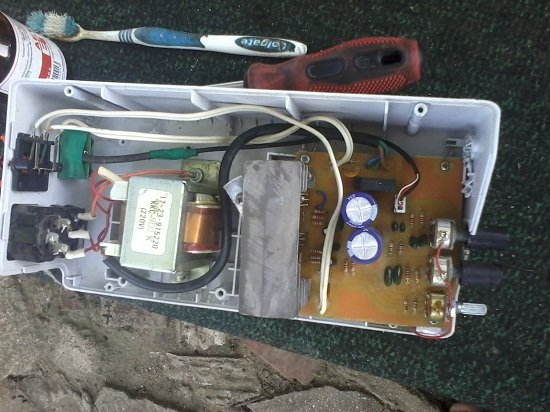

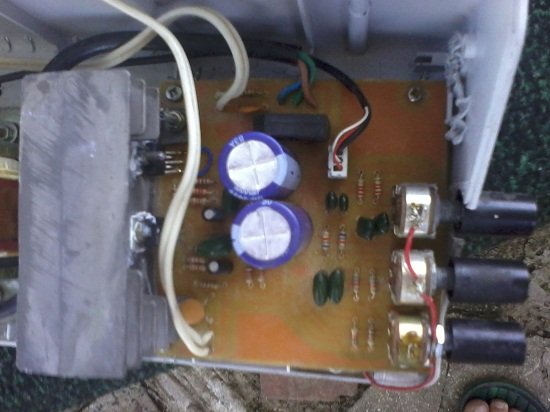

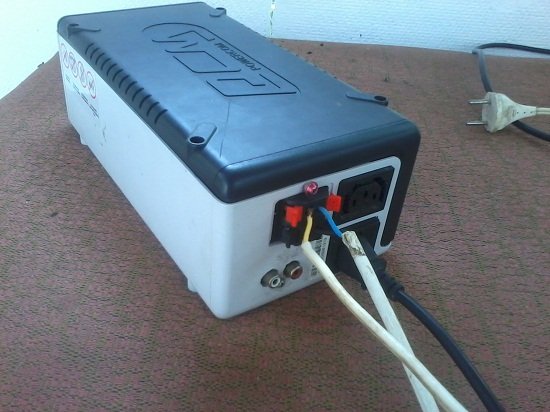

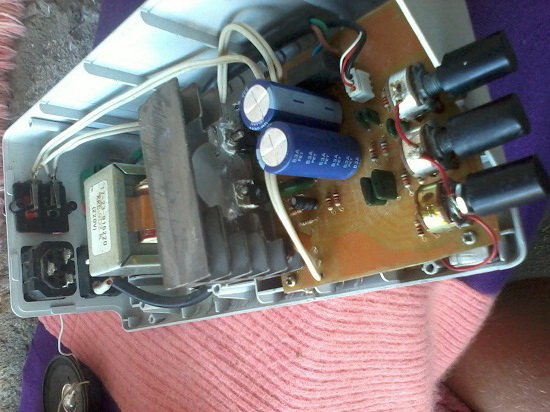

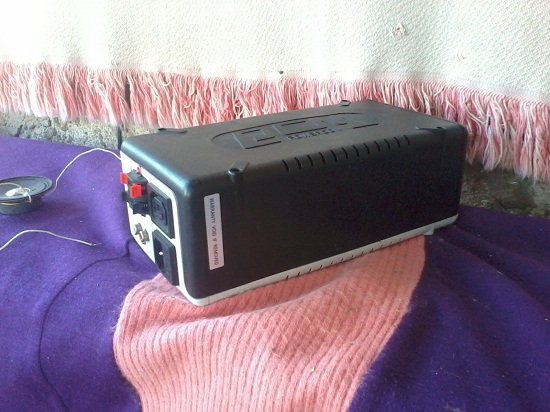

Собиралось все в коробку от старого UPS. В итоге вот что вышло у меня:

Стерео усилитель TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости
Стерео усилитель TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости
Стерео усилитель TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости
Стерео усилитель TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости
Стерео усилитель TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости
Стерео усилитель TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости
Стерео усилитель TDA2030A 2х18ВТ с пассивным регулятором тембра и громкости

Все работает на ура уже который месяц. Вот такие дела. Спасибо за внимание, всем удачи
