Адресная светодиодная лента: как сделать управляемую подсветку без лишних проблем

Когда обычной светодиодной ленты уже недостаточно, на помощь приходит адресная подсветка. Ее главное отличие заключается в возможности отдельно управлять участками ленты: один пиксель может светиться красным, соседний — синим, а третий — белым. Это позволяет создавать плавные переливы, бегущие огни, динамические контуры и множество других сценариев. Если вы только разбираетесь в технологии, полезно сначала посмотреть, какие варианты представлены в каталоге https://лайтверк.рф/catalog/adresnaya-svetodiodnaya-lenta/, а затем определить требования именно к своему проекту.

На практике адресную ленту часто выбирают не ради эффектного внешнего вида как такового. Гораздо интереснее ее способность решать конкретную задачу: например, организовать подсветку потолка, стеллажа, кухни, витрины или декоративной стены так, чтобы освещение менялось в зависимости от времени суток, музыки или выбранного сценария.

Что такое адресная светодиодная лента

В обычной RGB-ленте контроллер одновременно меняет цвет всех светодиодов или всех подключенных групп. Если установить красный цвет, вся лента становится красной. В адресной конструкции каждый управляемый элемент получает собственные данные от контроллера. Поэтому разные участки могут работать независимо.

Внутри такой ленты используются светодиоды и управляющие микросхемы. В зависимости от модели применяется тот или иной протокол управления. Среди распространенных решений встречаются WS2812B, WS2813, WS2815, SK6812, SK9822 и другие микросхемы. Для SPI-лент характерны модели как со встроенной в светодиод микросхемой, так и с отдельными управляющими компонентами. 1

Именно электроника определяет, каким образом контроллер передает команды, сколько элементов можно объединить в одну систему и какие возможности будут доступны при программировании эффектов.

Почему ее называют адресной

Каждому управляемому элементу соответствует определенная позиция в последовательности данных. Контроллер может отправить команду не всей ленте сразу, а конкретному пикселю или группе пикселей. Отсюда и происходит название «адресная».

Например, представим подсветку книжного шкафа длиной три метра. На обычной RGB-ленте весь контур будет менять цвет синхронно. На адресной можно сделать эффект, при котором световая точка постепенно проходит от одного края к другому, словно подсветка движется по полке.

Какую практическую задачу помогает решить адресная лента

Один из наиболее понятных сценариев — создание декоративной подсветки в помещении, где требуется не просто свет, а возможность менять характер освещения. Допустим, нужно подсветить нишу под телевизором или длинную полку в гостиной.

При использовании обычной ленты придется довольствоваться равномерным свечением. Адресная конструкция позволяет запрограммировать несколько режимов:

• мягкое постоянное свечение;
• плавную смену оттенков;
• бегущий свет;
• затухание отдельных участков;
• динамический эффект при включении;
• реакцию освещения на музыку или другие сигналы.

При этом одна и та же установленная лента может выполнять разные функции. Вечером она работает как спокойная декоративная подсветка, а при просмотре фильма или включении музыки переключается на соответствующий сценарий.

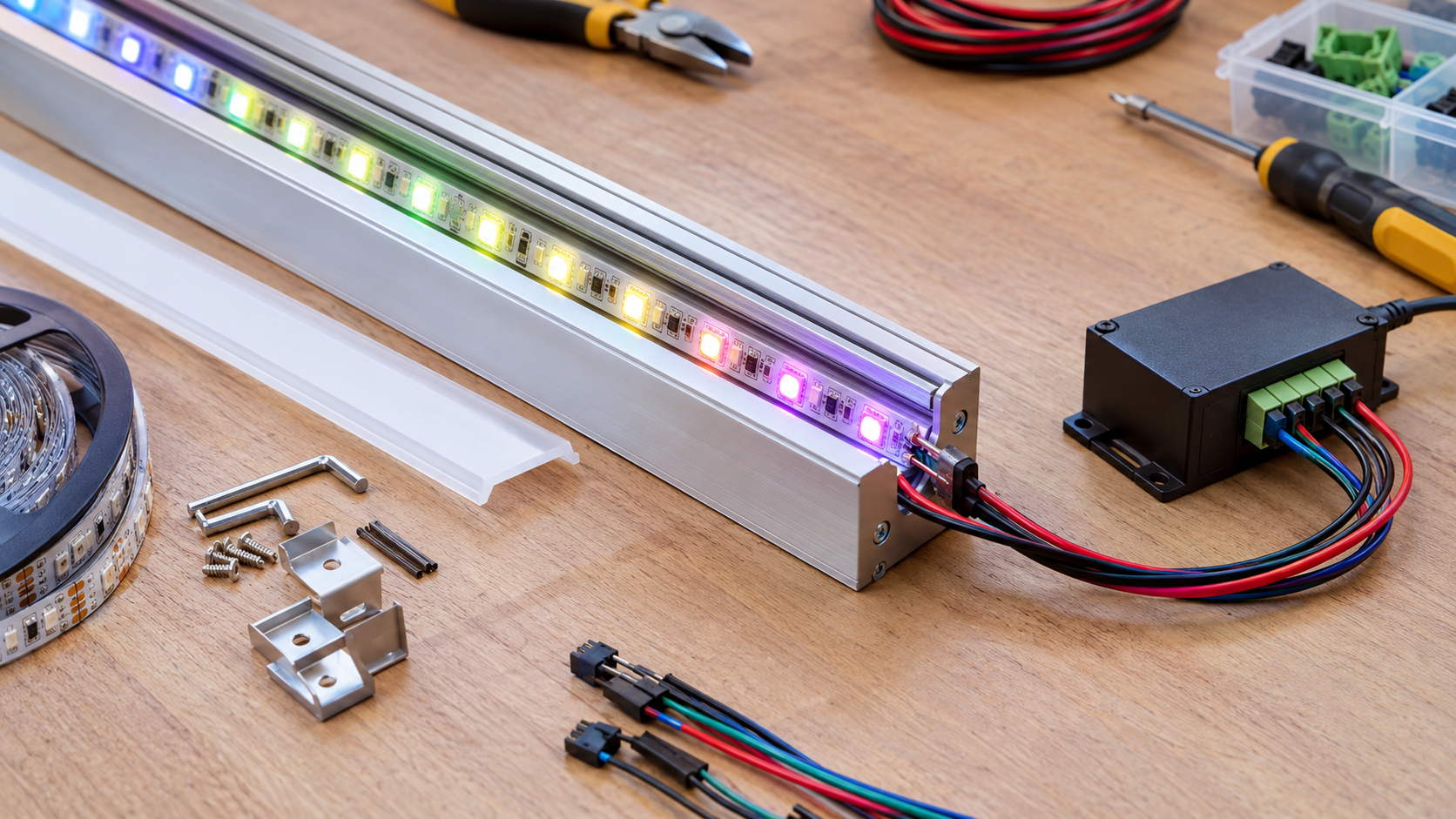

Из чего состоит система

Ошибка новичка заключается в том, что адресную ленту воспринимают как самостоятельный светильник. На самом деле для полноценной работы требуется несколько компонентов.

Основные элементы

1. Адресная светодиодная лента. Именно она формирует световой эффект.
2. Блок питания. Преобразует сетевое напряжение в требуемое для конкретной ленты постоянное напряжение.
3. Контроллер. Формирует команды для светодиодов и позволяет выбирать или программировать сценарии.
4. Проводка и соединители. Используются для подачи питания и передачи управляющего сигнала.
5. Профиль. Не всегда обязателен, но особенно полезен для аккуратного монтажа и отвода тепла.

Нельзя выбирать блок питания только по длине ленты. Необходимо учитывать мощность конкретной модели, количество светодиодов, режим работы и запас по мощности.

Почему контроллер имеет такое значение

Даже хорошая лента не раскроет свои возможности, если контроллер не поддерживает ее протокол. Поэтому сначала определяют тип управляющей микросхемы и напряжение, а уже потом подбирают контроллер.

Для распространенных моделей семейства WS2812B, например, используются контроллеры, рассчитанные на соответствующий способ передачи данных. У других лент требования могут отличаться. Поэтому принцип «подключим любой RGB-контроллер» здесь не работает.

Как выбрать ленту для конкретного проекта

Чтобы не переплачивать и одновременно не столкнуться с проблемами после монтажа, удобно оценивать несколько параметров.

Параметр	Что проверить	Почему это важно
Напряжение	5, 12, 24 В и другое значение по паспорту	От него зависит выбор блока питания и совместимость компонентов
Мощность	Вт/м	Позволяет рассчитать необходимый источник питания
Количество LED	Светодиодов на метр	Влияет на яркость, детализацию эффектов и потребление
Тип микросхемы	WS2812B, WS2815, SK6812 и другие	Определяет совместимость с контроллером
Степень защиты	IP20, IP65, IP67 и другие	Определяет допустимые условия эксплуатации
Шаг резки	Минимальный отрезок	Важен при точной подгонке по длине

5 В, 12 В или 24 В: что выбрать

Напряжение нельзя считать исключительно вопросом удобства. Оно влияет на электрическую схему проекта и распределение питания.

Пяти­вольтовые варианты широко используются в проектах с адресными светодиодами и различными микроконтроллерами. Например, WS2812B относится к распространенным решениям с питанием 5 В. 2

При увеличении длины подсветки становится особенно важным падение напряжения. Из-за сопротивления проводников и самой ленты дальние участки могут светиться слабее или менять цвет не так, как предусмотрено сценарием. Поэтому длинную систему нельзя проектировать по принципу «подал питание с одного конца — и готово».

Как правильно рассчитать питание

Предположим, паспортная мощность выбранной модели составляет 12 Вт на метр, а длина проекта — 4 м. Теоретическое потребление при максимальной нагрузке составит:

12 Вт × 4 м = 48 Вт.

Но покупать блок питания ровно на 48 Вт не стоит. Нужен запас, чтобы источник не работал постоянно на предельной нагрузке.

Условный расчет можно выполнять так:

Мощность блока питания = мощность одного метра × длина × коэффициент запаса.

В качестве практического ориентира можно заложить запас около 20–30%, если конкретные рекомендации производителя не требуют другого значения.

Что еще учесть при расчете

• максимальную яркость, при которой будет работать система;
• количество отдельных участков;
• длину проводов от блока питания;
• сечение проводников;
• условия охлаждения;
• режимы, при которых одновременно работают все каналы.

Особенно важно учитывать максимальный режим, даже если в дальнейшем планируется использовать преимущественно половину яркости.

Пошаговое подключение

Перед монтажом полезно сначала собрать систему на рабочем столе. Такой подход позволяет проверить совместимость компонентов до того, как лента будет приклеена к потолку, мебели или стене.

Шаг 1. Проверьте маркировку

Найдите на ленте обозначения питания и направления передачи данных. У адресных моделей направление имеет значение: контакт входа данных и контакт выхода нельзя бездумно менять местами.

Шаг 2. Подберите блок питания

Напряжение источника должно соответствовать ленте. Нельзя подключать 5-вольтовую модель к источнику с существенно большим напряжением в надежде получить дополнительную яркость — это может привести к повреждению компонентов.

Шаг 3. Соедините контроллер и ленту

Сигнальный выход контроллера подключают к входу данных ленты. Общий провод питания и земля должны быть организованы так, чтобы электронные компоненты имели общий потенциал.

Шаг 4. Проверьте питание

Перед включением еще раз убедитесь в полярности. Для первого теста лучше установить умеренную яркость и простой статический цвет.

Шаг 5. Проверьте весь контур

Убедитесь, что каждый участок светится корректно, эффекты идут в нужном направлении, а дальние сегменты не отличаются по яркости и цвету.

Важное правило безопасности

Работа с частью системы, подключенной к сети 220 В, требует осторожности. Сетевое подключение блока питания лучше доверить квалифицированному специалисту. Низковольтная сторона также должна собираться с соблюдением полярности и требований производителя.

Как избежать проблем с длинными участками

Одна из самых распространенных практических проблем — заметное изменение яркости по длине ленты. Пользователь подключает пять метров одним проводом и обнаруживает, что начало светит ярко, а конец выглядит иначе.

Причина связана с падением напряжения и токовой нагрузкой. Чем больше ток проходит через проводники, тем заметнее становятся потери.

Для длинных конструкций применяют распределенное питание. Ленту разбивают на участки, а питание подводят к нескольким точкам. При этом управляющий сигнал организуется по схеме, соответствующей конкретному типу ленты.

• не рассчитывайте на один тонкий провод для мощной длинной системы;
• не устанавливайте блок питания в плохо проветриваемом месте;
• проверяйте нагрев после длительной работы;
• для сложных проектов заранее рисуйте схему питания;
• разделяйте силовые цепи и сигнальные линии там, где этого требует конструкция.

Адресная лента или обычная RGB: что практичнее

Выбор зависит от задачи, а не от того, какая технология выглядит современнее.

Характеристика	Обычная RGB-лента	Адресная лента
Независимое управление пикселями	Обычно отсутствует	Есть
Динамические эффекты	Ограниченные	Широкие возможности
Сложность системы	Ниже	Выше
Требования к контроллеру	Проще	Зависят от протокола
Сценарии с бегущим светом	Сильно ограничены	Подходят хорошо
Простая однотонная подсветка	Подходит	Тоже подходит

Если задача состоит исключительно в равномерной подсветке шкафа или рабочей зоны, возможности адресной системы могут оказаться избыточными. Если же требуется управлять отдельными сегментами и создавать динамику, адресная технология дает значительно больше свободы.

Монтаж: почему профиль — не просто декоративная деталь

Светодиодную ленту часто приклеивают непосредственно к поверхности. Такой вариант возможен, но для аккуратной стационарной установки стоит рассмотреть алюминиевый профиль с рассеивателем.

Профиль помогает решить сразу несколько задач:

• защитить ленту от случайных механических воздействий;
• сделать свет более равномерным;
• уменьшить видимость отдельных светодиодов;
• организовать более аккуратный внешний вид;
• улучшить отвод тепла от платы.

Последний пункт особенно важен для ярких моделей. Повышенная температура негативно влияет на ресурс электронных компонентов, поэтому вопрос охлаждения нельзя полностью игнорировать.

Как выбрать степень защиты

Для сухих помещений часто достаточно исполнения без полноценной влагозащиты. Если подсветка устанавливается там, где возможен контакт с водой, нужно смотреть на соответствующий класс защиты конкретной модели.

При выборе для кухни, ванной комнаты, неотапливаемого помещения или наружной установки недостаточно ориентироваться только на красивую фотографию товара. Необходимо проверить заявленную степень защиты, способ монтажа и допустимые условия эксплуатации.

Где адресная лента особенно полезна

• подсветка ниш и декоративных панелей;
• контуры мебели и стеллажей;
• домашние кинотеатры;
• витрины и торговые зоны;
• декоративное архитектурное освещение;
• подсветка лестниц;
• интерьерные световые инсталляции.

Типичные ошибки при самостоятельной установке

1. Неправильное напряжение. Проверяйте паспорт ленты и блока питания до соединения.
2. Несовместимый контроллер. Контроллер должен поддерживать протокол конкретной микросхемы.
3. Питание только с одного конца. Для длинных и мощных систем это может привести к падению напряжения.
4. Отсутствие запаса по мощности. Источник питания не стоит подбирать впритык.
5. Неправильное направление данных. Перепутанные вход и выход способны полностью нарушить работу цепочки.
6. Монтаж без учета охлаждения. Особенно критично для ярких лент и продолжительной работы.
7. Попытка резать где угодно. Отрезать ленту следует только в обозначенных производителем местах.

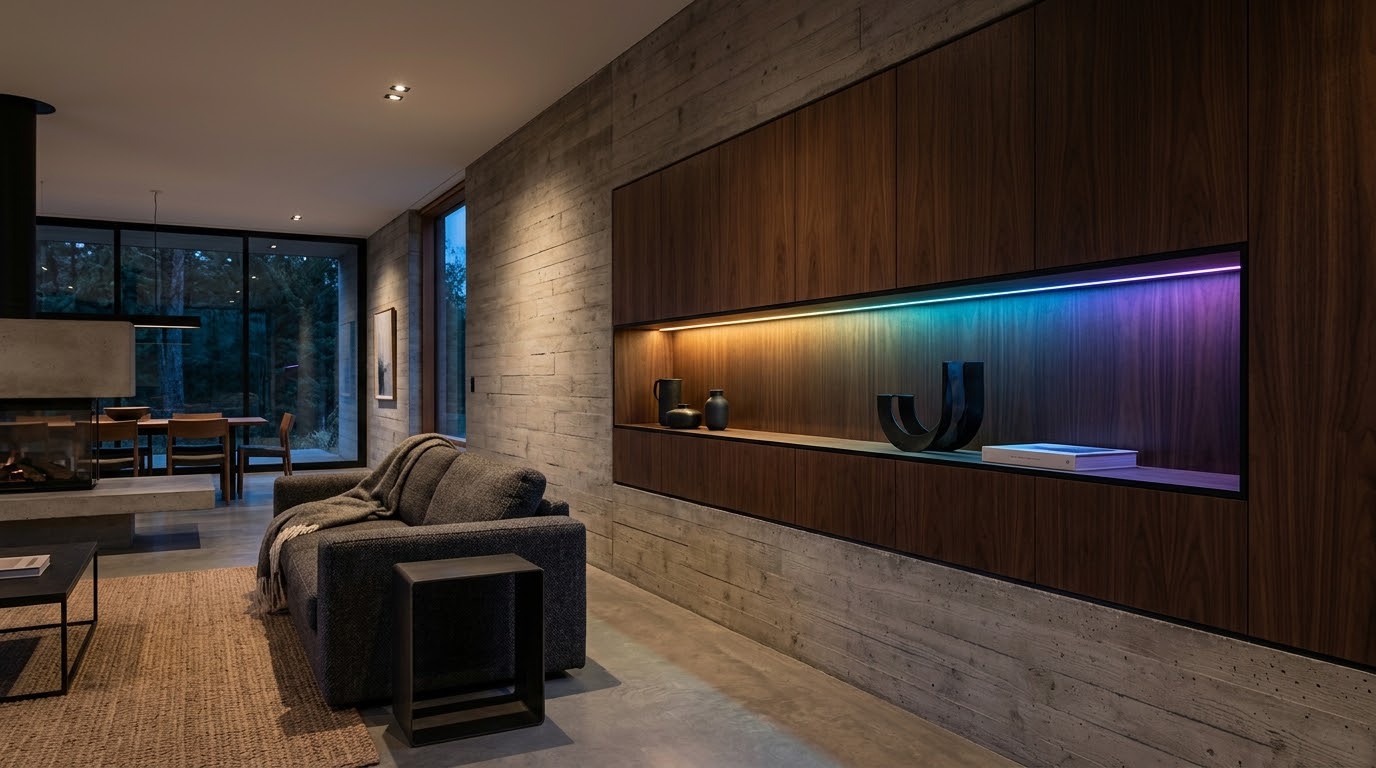

Практический пример: подсветка четырехметровой ниши

Рассмотрим типовую задачу. Есть ниша длиной четыре метра, которую требуется подсветить мягким светом, но иногда использовать динамический режим.

Работу удобно разделить на следующие этапы:

1. Измерить фактическую длину трассы.
2. Выбрать адресную ленту с подходящим напряжением и необходимой плотностью светодиодов.
3. Рассчитать суммарную мощность по паспортному значению на метр.
4. Выбрать блок питания с разумным запасом.
5. Подобрать совместимый контроллер.
6. Определить точки подачи питания.
7. Собрать систему на столе и протестировать ее.
8. После успешной проверки выполнить окончательный монтаж.

В результате одна и та же ниша может работать в нескольких режимах. Для повседневного использования можно установить спокойный статический оттенок. Для декоративного сценария — плавную анимацию. А при необходимости свет можно полностью приглушить или отключить.

Что проверить перед покупкой

Чтобы не возвращаться к уже смонтированной системе из-за несовместимости компонентов, перед заказом стоит составить небольшую спецификацию.

Контрольный список

• длина ленты — сколько метров необходимо;
• напряжение — какое указано производителем;
• мощность — сколько ватт приходится на метр;
• тип светодиодов и управляющей микросхемы;
• количество светодиодов или пикселей на метр;
• степень защиты;
• минимальный шаг резки;
• совместимый контроллер;
• мощность блока питания с запасом;
• необходимость профиля и рассеивателя;
• схема распределения питания.

Итоги

Адресная светодиодная лента — это не просто более эффектная версия привычной RGB-подсветки. Ее главное преимущество заключается в индивидуальном управлении элементами, благодаря чему обычная линия света превращается в программируемую систему.

При этом хороший результат определяется не только выбором самой ленты. Нужно правильно сопоставить напряжение, мощность, контроллер, протокол передачи данных, схему питания и условия эксплуатации. Для короткого декоративного проекта система может быть достаточно простой. Для длинной подсветки потребуется заранее продумать распределение питания и охлаждение.

Самый надежный подход — начинать не с покупки понравившейся ленты, а с конкретной задачи. Определите длину, место установки, желаемые эффекты и режим работы, после чего подбирайте совместимые компоненты. Тогда адресная подсветка будет не только выглядеть эффектно, но и стабильно работать в повседневной эксплуатации.
