Инструмент для выборки пазов в дереве

Уроки работы фрезером по дереву: нарезка шипов, выборка паза

Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

• фрезер;
• электрический лобзик;
• шлифовальная машинка;
• несколько струбцин;
• набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Ящик для инструментов

Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:

1. Собрать простой деревянный стол, состоящий из столешницы и ножек.
2. Снизу к столешнице прикрепить ручную фрезерную машинку, проделав в столешнице отверстие для выхода фрезы.
3. Изготовить из толстослойной фанеры по размерам столешницы каретку с упорной планкой. В каретке прорезан паз для выхода фрезы.

Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.

Как изготовить филёнку

Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.

Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:

• прикрепить шаблон к заготовке, применяя тонкие гвоздики;
• установить и зафиксировать глубину погружения фрезы в древесину;
• установить копировальную втулку на фрезерный механизм;
• фрезерную машинку, прижимая к шаблону, вести по его контуру.

В результате получается аккуратный рисунок мебельного фасада.

Дёшево и сердито

Резьба по дереву — это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.

Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное — подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг — углубление фона, для этого применяется фреза-флажок большого диаметра.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

Originally posted 2018-07-04 07:37:46.

Дисковые пазовые фрезы

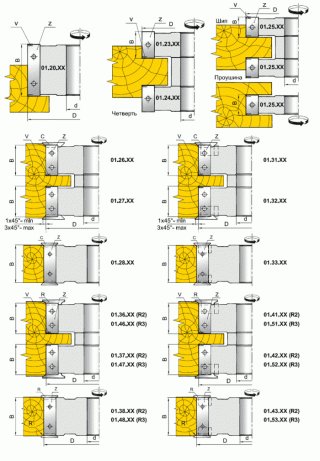

Для обработки пазов в изделиях из древесины мягких и твердых пород. Геометрия корпуса фрез и комплектация регулировочными кольцами позволяет изменять параметры обработки. Высокая чистота обработки паза обеспечивается за счёт наличия подрезателей в конструкции фрез.

001.01.00.00.000 001.02.00.00.000 001.03.00.00.000

001.01.00.00.000 001.02.00.00.000 001.03.00.00.000 001.04.00.00.000

фрезы предназначены для обработки прямоугольных пазов и для строгания при фрезеровании вдоль волокон в деталях из древесины твердых и мягких пород на универсальных фрезерных и четырехсторонних станках.

фрезы предназначены для обработки пазов при фрезеровании поперек волокон в деталях из древесины твердых и мягких пород на универсальных фрезерных и четырехсторонних станках.

получение прямоугольных пазов и выборка четвертей при фрезеровании вдоль волокон в древесине, древесных материалах и клееной древесине на фрезерных и 4-х сторонних строгальных станках и автоматических линиях.

Наши преимущества

На сайте Станкофф.RU вы можете купить дисковые пазовые фрезы по дереву ведущих производителей. В наличии и под заказ более 17 моделей пазовых фрез по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Конструкция пазовых фрез

Дисковые пазовые фрезы, предлагаемые нашей компанией, это основной инструмент для обработки заготовок из древесины на фрезерных станках. Режущий инструмент предназначен для выполнения пазов разной глубины в деталях и строгания.

Ассортимент фрез включает в себя острозаточенные инструменты с твердосплавными напайками или пластинами. Фрезы дисковые пазовые, представленные в нашем каталоге, используются на деревообрабатывающих станках разного типа (универсальные фрезерные, четырехсторонние) для обработки пазов и строгания поперек и вдоль полотна.

При помощи фрез создаются прочные пазовые соединения деревянных конструкций. Насадные фрезы для пазов по дереву, представленные на нашем сайте, оснащаются корпусом с посадочным отверстием и зубьями, которые обрабатывают заготовку. Длина среза режущей кромки зависит от характеристик насадных дисков.

Главная характеристика пазовой фрезы – это ширина, поскольку инструмент предназначен именно для выборки пазов. Особенность конструкции насадных инструментов в том, что зуб фрезерного диска срезает стружку, ширина которой меньше ширины паза, за счет этого упрощается отвод древесных отходов и сводится к минимуму вероятность поломки наконечника.

Фреза для Т-образных пазов изготавливается из твердосплавной и легированной стали. Ножи насадки располагаются на диске. Чтобы снизить уровень трения режущего инструмента, по торцам насадной диск имеет чуть меньшую толщину, чем в центре. Зубья располагаются только на цилиндрической поверхности.

Преимущества насадных пазовых фрез:

высокая надежность за счет использования качественных материалов для изготовления инструментов;

низкие расходы на фрезы благодаря длительной работе без необходимости заточки и смены ножей;

высокая производительность и улучшенный отвод стружки в процессе фрезерования.

Применение дисковых фрез

Фреза пазовая V-образная рассчитана на длительный срок службы. В продаже представлены инструменты разного диаметра, чтобы покупатель мог подобрать диски для решения поставленных задач. Насадные дисковые фрезы позволяет выполнять самые сложные операции по обработке заготовок из древесины.

Самыми востребованными являются диски с прочными твердосплавными напайками, стоимость такого инструмента является доступной, но служат насадки долго. При выборе фрез для обработки пазов нужно ориентироваться на несколько параметров:

• обрабатываемый материал – от вида и основных свойств древесины зависит, из какой стали должны быть изготовлены режущие элементы пазошиповой фрезы;
• скорость подачи заготовок и скорость вращения шпинделя – это ключевые аспекты, от которых зависит качество обработки (количество ножей на диске должно соответствовать скорости подачи, в противном случае есть риск перегрева инструмента, что приведет к быстрому износу фрезы);

Выбор зависит от того, какой паз вы хотите получить? Для узких выемок применяются тонкие шиповые фрезы, для угловых пазов – угловые инструменты и т.д.

У нас можно купить дисковые фрезы, изготовленные из разных материалов. Твердосплавные насадные диски с напайками подходят для решения широкого спектра задач и могут устанавливаться на любые фрезерные станки, включая автоматизированное оборудование. Алмазные насадки подойдут для станков, где от режущих инструментов требуются высокие прочностные характеристики.

Фреза для пазов позволяет получать пазы требуемой ширины и глубины, для этого достаточно подобрать инструмент с соответствующими характеристиками. Основные характеристики выбора фрезерных дисков:

• максимальный диаметр диска и посадочного отверстия;
• рабочая ширина насадного инструмента и количество зубьев.

Разновидности режущих инструментов

Фреза дисковая обрабатывает фазы любого типа:

• прямоугольные, трапециевидные;
• V-образные, треугольные и пр.

Профиль может иметь сквозные или открытые пазы. Обработка пазов осуществляется с учетом технических требований, которые определяются их назначением и точностью получаемых размеров.

В зависимости от всех аспектов выбирается подходящий метод обработки. Пазовальная фреза способна выполнять пазы разной глубины. Для работы с легкообрабатываемой древесиной и заготовками средней степени обработки подбирается насадка с крупными и нормальными зубьями. Работа с труднообрабатываемой древесиной обычно требует использования дисков с мелкими зубьями.

Чем меньше диаметр шипорезной фрезы, тем выше жесткость инструмента и устойчивость к вибрации (величина диаметра определяет стоимость дисков). Чаще всего при работе с древесиной используются трехсторонние диски, позволяющие обрабатывать глубокие пазы. Насадной инструмент обеспечивает высокое качество обработки боковых стенок углубления.

Чтобы обеспечить хорошее качество резания, дисковые пазовые фрезы оснащаются зубьями с наклонным углом и переменчивым направлением канавок (разнонаправленное расположение). Диски имеют цельные или вставные режущие зубья, расположенные под разным углом.

На сайте вы можете ознакомиться с предложенным ассортиментом пазовых дисковых фрез и подобрать подходящий инструмент по характеристикам и цене.

Выборка пазов

ПАЗЫ МОЖНО СДЕЛАТЬ ВЕЗДЕ

При пазовом соединении конец одной детали входит в мелкий паз, выпиленный поперек волокон другой. Это соединение является улучшенным вариантом простого соединения встык. Заплечики паза обеспечивают приличную прочность. Фактически такое соединение невозможно сломать, например, нажав на полку. Если оно подогнано плотно, то хорошо выдерживает косую нагрузку, когда сила направлена по диагонали поперёк корпуса. Установка задних стенок в шкафчики или комоды и донышек в выдвижные ящики дополнительно усиливает всю конструкцию. Наконец, паз облегчает сборку, определяя положение частей и удерживая их от проскальзывания.

Используя всего два типа соединений в паз, можно сделать почти любую корпусную деталь. Основное соединение, где в паз входит полная толщина смежной детали, позволяет собрать книжные шкафы, комоды для игрушек, навесные полки или любые другие корпуса, в которых боковые стенки выходят за смежные детали (рис. 1).

Рис. 1. Основное соединение в паз.
Рис. 2. Модифицированное соединение паз/шип.

Если такие «проходные» углы не годятся или неприглядны, используйте модифицированное соединение (рис. 2), которое называется паз/шип.

Выдвижные ящики — тоже коробки. Их легко сделать с использованием основного соединения в паз и соединения паз/шип (рис. 3). Пример ЗА — самое прочное из них, в примерах ЗВ и ЗС можно ослабить переднюю стенку. Если вы хотите скрыть торцы боковых стенок выдвижного ящика, представленного на ЗА, закройте их фальшивой передней стенкой или используйте соединение в четверть, как показано на 30, усиленное гвоздями или шкантами.

Рис. 3. Пазы в выдвижных ящиках.

ОСНОВНОЕ СОЕДИНЕНИЕ В ПАЗ

Выпиливание пазов на настольной циркулярке набором дисков для пазов выполняется намного быстрее, чем вручную. Но с длинными или широкими деталями трудно маневрировать вокруг стола. Маятниковая пила решает эту проблему, но ей присущ недостаток — обычно её консоли не хватает для запи-ливания поперёк широких деталей.

С этой бедой помогает справиться фрезер. Но и здесь есть свои недостатки.

Во-первых,- если вы выбираете более одной пары пазов, установка линейки для каждой стороны может занять много времени. Поэтому используйте вставку шириной, равной расстоянию от ребра основания фрезера до фрезы. Чтобы установить линейку, сдвиньте вставку вдоль намеченной линии заплечика на обрабатываемой детали (рис. 4).

Рис. 4. Вставка для фрезера.

Во-вторых, толщина обрабатываемой детали практически никогда не соответствует фрезе, чтобы гарантировать получение плотно подогнанного соединения. Можно прострогать или зачистить части из цельного дерева, но детали из фанеры подрезать трудно. Выпиливание паза для подгонки более понятно. Но для этого требуются два прохода фрезером — по одному на каждый заплечик.

Столкнувшись вплотную с выборкой пазов, можно сделать несложное приспособление (фото А).

ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫБОРКИ ПАЗОВ

Приспособление состоит из двух линеек (по одной для каждого заплечика паза) и двух планок, которые опираются на кромки обрабатываемой детали. Одна линейка и одна планка Т-образно скреплены под прямым углом. Зазоры вдоль другой планки и линейки позволяют установить доски шириной до 300 мм и выбирать пазы шириной до 38 мм. Две струбцины в регулируемой планке опираются в обрабатываемую деталь и фиксируют приспособление на месте.

Для работы необходим комплект направляющих втулок для фрезера. С втулками линейки должны быть немного смещены в сторону относительно ширины самого паза.

Приспособление сделано из тополя, но подойдёт и фанера из карельской березы или МДФ. Т-образные гайки и винты Мб утоплены, поэтому фрезер может скользить по линейкам беспрепятственно.

Закончив изготовление, нужно сделать вставки для установки линеек. Кусок обрезка доски длиной приблизительно 450 мм, шириной 150 мм и толщиной 20 мм прострогайте до одинаковой толщины по всей длине.Все зависит от размера втулки и фрезы. Оставьте приспособление на месте, пока делаете и подгоняете четыре вставки, каждая длиной приблизительно по 50 мм, шириной около 25 мм и толщиной, равной толщине зазоров. В идеале толщина вставок должна равняться половине разницы диаметров фрезы и втулки.

Точная подгонка вставок выполняется при использовании их с установленными линейками при фрезеровании на коротком обрезке, который был отпилен раньше. Ослабьте регулируемую линейку, положите обрезок между линейками и две вставки на каждую сторону.

Затяните винты. Удалите вставки и обрезок и отфрезеруйте паз. Если обрезок не входит в паз, отрегулируйте толщину вставок.

РАБОТА С ПРИСПОСОБЛЕНИЕМ

Разметка пазов — очень простая. Определите линию заплечиков для каждого паза, сделав карандашом отметку на лицевой стороне обрабатываемой детали. Можно положить две боковые стенки вместе и разметить все пазы сразу или разметить вторую боковую стенку после фрезерования первой.

Когда приспособление выставлено и запилы размечены, совместите неподвижную линейку с отметкой (фото С), слегка затяните струбцины и сделайте проход фрезером, затем передвиньте приспособление к следующей отметке. Хорошо выбранный паз должен подходить к шипу без зазоров и люфтов (фото D).

СОЕДИНЕНИЕ ПАЗ/ШИП

Подобно основному пазу, соединение паз/шип (рис. 5) можно сделать несколькими способами: на циркулярке и фрезерованием. Независимо от способа, пропорции соединения такие: шип около 1/4-1/3 толщины детали, на которой он выпиливается, и приблизительно 1/4-1/3 толщины детали с пазом. Для гарантии плотного и хорошего соединения необходимо выпиливать пазы немного глубже длины шипов.

ВЫПИЛИВАНИЕ СОЕДИНЕНИЯ ПАЗ/ШИП НА ЦИРКУЛЯРКЕ

Так как это очень несложное соединение, проще и быстрее сочетать разметку и установку. Проверьте установки на обрезках досок (рис. 6 и 7).

Легче подогнать шип к пазу, поэтому сначала сделайте паз. Установите глубину запила замером или на глаз, прижав диск к детали, в которой будет паз. Затем установите линейку для выпиливания внутреннего заплечика паза (рис. 6, шаг 2), сделайте запил во всех деталях с пазами, переставьте линейку и выпилите вторые заплечики.

Узкие детали, например, боковые стенки книжных шкафов, можно запилить с помощью делительной головки, удерживая торец обрабатываемой детали в контакте с линейкой во время работы. Также перед диском можно прикрепить ограничитель к линейке, чтобы торец детали упёрся в него.

Наиболее точный способ выбрать паз на циркулярке — положить обрабатываемую деталь на стол и, прижав её к линейке, выпилить заплечик. Затем поставить деталь на торец и выпилить толщину шипа. Этот способ позволяет точно контролировать толщину шипа, но он неудобен для длинных деталей или тех, которые запиливаются поперек. Шипы на этих деталях лучше выполнять несколькими горизонтальными запилами. Выпилив заплечик, прижмите деталь к линейке и с помощью делительной головки несколькими проходами выпилите лишнюю древесину. В отличие от первого способа, здесь толщина шипа зависит от толщины обрабатываемой детали.

Независимо от аккуратности выполнения шипов, обычно обнаруживается некоторое изменение в их размерах, особенно при выпиливании в цельной древесине. Здесь можно посоветовать выпиливать шипы немного толще, а затем при подгонке подрезать их рубанком для заплечиков. Лезвие рубанка для заплечиков проходит поперёк всей его узкой подошвы, поэтому можно резать прямо в угол заплечика шипа.

ФРЕЗЕРОВАНИЕ СОЕДИНЕНИЯ ПАЗ/ШИП

Для больших и широких частей корпусов или длинных и узких деталей фрезерование пазов относительно просто и безопасно. Выберите фрезу правильного диаметра, прикрепите линейку к основанию фрезера и делайте им проходы, перемещая линейку вдоль торца детали
(рис. 8). Многие фрезеры продаются с линейкой, но для повышения качества работы её надо прижать к основанию струбциной или шурупами.

Наиболее точный способ отфрезеровать шип — чётко задать его толщину между линейкой и фрезой (рис. 9). Чтобы поддержать основание фрезера, струбциной прижмите обрезок толстой доски заподлицо с концом обрабатываемой детали.

САМОДЕЛЬНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫБОРКИ ПАЗОВ

Хотя приспособление и выглядит сложным, его достаточно легко сделать (рис. 10). Выпилите заготовки в размер, а затем аккуратно прострогайте плоскости и кромки. Потом в неподвижной планке для неподвижной линейки несколькими запилами на циркулярке выберите паз. Затем, чтобы обеспечить плотную подгонку и прямоугольные края, острой стамеской подрежьте его заплечики. Соединение вполдерева на регулируемой линейке сделано так, чтобы её верхняя поверхность была в одной плоскости с неподвижной линейкой.

Все щели в планках и линейках отфрезеруйте с помощью линейки, прижатой к основанию фрезера (рис. 8). Сначала, выпуская фрезу приблизительно на 3 мм в каждом проходе, за несколько проходов отфрезеруйте узкие сквозные щели. Затем отфрезеруйте карманы для головок винтов и Т-образных гаек.

В качестве струбцин использованы маленькие прижимы. Прижимной подушкой служит Т-образная гайка на конце винта. Контргайка не даёт подушке ослабнуть, когда она прижимает обрабатываемую деталь. В регулируемой планке пазы выберите так, чтобы прижимы могли спрятаться за её ребро.
Рис. 10. Приспособление для выборки пазов.

Лучшие идеи как сделать шип паз ручными фрезерами, подробная инструкция

Домашнему мастеру легко разобраться в том, как сделать шип паз ручными фрезерами. Используемые инструменты, подробная инструкция, как выбрать паз фрезером.

Использование соединений типа шип-паз в домашних условиях позволит самостоятельно создавать красивую мебель, которая так же отличается надёжностью. Даже каркасы малоэтажных домов соединяются при помощи данной схемы, особенно когда речь идёт о серьёзных нагрузках во время эксплуатации. Потому будет полезно разобраться в том, как сделать шип паз ручным фрезерами.

Используемые инструменты

Выборка материала в данном случае проводится на поверхности брусьев и досок сбоку. Главное, чтобы у предполагаемого соединения выдерживались размеры с точки зрения геометрии.

Чтобы закончить процесс при помощи фрезера, допускается применять инструменты, снабжённые хвостовиками с диаметром 8, либо 12 миллиметров. Так называемая пазовая фреза станет универсальным вариантом при выполнении работ любого вида. Устройство снабжается режущей частью, у которой основной принцип работы описывается таким образом:

1. Поверхность сбоку участвует в формировании сторон сбоку у шипа, стеновой части пазов.
2. Сторона с торцевой частью применяется при обработке дна. После этого необходимый слой материала снимается с основания шипа.

Результат – одновременное формирование на поверхности по бокам и шипов, и пазов. Для размеров допускается индивидуальная регулировка, и у владельца достаточно широкие возможности в этом смысле.

Иногда для пазов и шипов выбирают не форму прямоугольника, а вид так называемого «ласточкиного хвоста». Этот вариант актуален, если к надёжности соединения предъявляются повышенные требования. Соответственно, используемая фреза тоже называется «ласточкин хвост» в этом случае. Такая работа без проблем выполняется ручными инструментами, если возникает необходимость.

Изготовление приспособления для выборки шипа

Когда детали обрабатываются вручную, сам фрезер не имеет дополнительной пространственной фиксации. А ведь от этого зависит общий результат работы, точность самого соединения в дальнейшем.

Чтобы собрать простейшую конструкцию, способную справиться с задачей, нужно будет использовать:

• Несколько направляющих, которые остаются неподвижными. Они должны быть боковыми и верхними или нижними.
• Длина у выборки регулируется за счёт использования соответствующей подвижной планки.

Для изготовления применяется следующая последовательность действий:

1. Берётся фанерный лист, с одного края которого монтируют боковые элементы в вертикальной плоскости. По центру материала необходимо создать соответствующие вырезы.
2. Боковые стороны снабжаются направляющими. По ним подошва ручного фреза перемещается в дальнейшем.
3. Боковые планки фиксируются на верхних направляющих. Тогда у хода рабочего фрезера, связанного с этими деталями, появляются ограничения.
4. Фанерный лист, ставший основанием для установки, служит и поверхностью для установки подвижного элемента. Тогда величину вылета края для будущей заготовки проще контролировать при любых обстоятельствах. Фиксацию обеспечивают обычными винтами, другими видами фиксирующих приспособлений.

Существует несколько моментов при изготовлении, требующих отдельного учёта:

• Верхние направляющие имеют высоту, соответствующую сумме толщины для детали под обработкой и небольшого зазора, на котором устанавливают клин, участвующий в фиксации.
• Формирующийся шип обладает определённой длиной, которая учитывается при определении толщины вырезов у боковых элементов по вертикали.

Когда используются подобные приспособлении – работа проводится с участием ручных фрезеров любой современной модели.

Следующим образом изготавливаются приспособления, если требуется использовать соединения типа «ласточкин хвост».

1. Внутри листа фанеры с несколькими слоями создаётся отверстие. Часть для резания у самой фрезы выступает из этой детали.
2. Заранее готовится фанерный лист, на нижней части которого фиксируют сам ручной фрезер. Хомуты и саморезы отлично подойдут при выполнении работы, как и крепления других видов.
3. Доска толщиной на 2,5 сантиметра крепится к фанерному листу, который в дальнейшем участвует при передвижении заготовленной детали. Функция направляющих перенимается конструкцией. Доски относятся к расходным материалам с одноразовым применением.

Создание шипов на брусках и досках

Обработка выполняется при помощи следующей последовательности действий:

• Деталь, подвергаемая обработке, устанавливается на плоскости с нижней стороны.
• Край детали, где происходит формирование шипа, вмещают вырезы у направляющих вверху. Конструкция движется внутрь, пока не упрётся в конец.
• Элемент подвижного типа должен фиксироваться, с сохранением определённого положения.
• Применяем клиновой инструмент, чтобы соединить друг с другом направляющие и плоскость, расположенные вверху.
• Соединение ручного фрезера с верхними направляющими.
• При помощи фрезерного инструмента на домашнем фрезерном столе производится снятие древесины у одной стороны.
• Когда обработана первая сторона заготовки, начинают вторую.

Операция будет успешной только при высоких параметрах производительности и точности. Настройка относится к обязательным действиям перед тем, как инструменты включаются. Для решения вопроса действия выполняются со следующей последовательностью:

1. Фрезерный инструмент опускают до тех пор, пока он не дойдёт до поверхности основания.
2. Измерение толщины детали.
3. Результат по толщине делится на 4. Итог – параметр расстояния, которого придерживаются, поднимая фрезу над основанием.

Фреза по дереву «Ласточкин Хвост»

У пазов и шипов при подобных обстоятельствах: только половина от обычной ширины. Это объясняется особенностями, которыми обладают соединения данной разновидности.

Главное – правильно настроить приспособление, зафиксировать его в подходящем положении.

Соединение в шип паз должно в результате иметь некоторый зазор. Он необходим, чтобы потом можно было удобно воспользоваться клеевым составом.

Как выбрать паз фрезером?

Решение задачи зависит от того, где располагаются пазы, какой размер они имеют. Можно привести несколько рекомендаций домашним мастерам:

• Использование открытых пазов предполагает закрепление у столешницы, проведение заготовки вдоль фрезы.
• Точность определяется высотой фрезы, местом расположения планки.
• Рекомендуется пользоваться древесными отходами для пробных операций. Это позволяет избежать ошибок.
• Выборка проводится поэтапно, при этом осуществляется несколько проходов.

Главное после завершения каждого этапа вовремя избавляться от отходов из древесины. Тогда инструмент точно не будет страдать от перегрева. При выполнении работы легче всего использовать вырезанный из фанеры шаблон. По нему проходят самой фрезой, с установленным подшипником.

Заключение

Лучше всего для тренировок использовать остатки от деревянных брусков. Если отверстия и соединения идеально совпадают, можно переходить непосредственно к реальному строительному материалу.

Если же присутствуют какие-либо погрешности, рекомендуется ещё раз проверить, правильно ли нанесена предварительная разметка. После этого проводится повторная тренировка. Только когда всё будет правильно – начинается непосредственная реализация основной работы.

Многоликий фрезер. Какие инструменты может заменить фрезер?

Содержание

Содержание

Когда речь заходит о комплектовании небольшой столярной мастерской минимально необходимым оборудованием, то в первую очередь на ум приходят различные станки (сверлильный, фуговальный, рейсмусовый), электрорубанки, торцовочные пилы, электролобзики и т. д. А вот ручной фрезер — далеко не первый в списке приоритетов. А зря! Ведь этот инструмент может заменить собой большую часть из того, что уже перечислено! Просто не каждый начинающий мастер знает о его скрытых способностях, тех образах, в которых он может выступить в его руках.

Так какие же таланты скрывает в себе ручной фрезер?

Фрезер-оформитель

Довести до ума заготовку, придать ей законченный вид — основная стихия ручного фрезера. Скруглить торец или придать ему сложный профиль — все, что для этого нужно, немного фантазии и фреза нужной конфигурации.

Для работ подобного плана подойдут кромочные фрезеры небольшой мощности:

Если же речь идет о художественном оформлении изделий из массива древесины (филенки дверей или мебельные фасады), то в этом случае никак не обойтись без погружной модели. Эта разновидность ручного фрезера способна работать по плоскости заготовки, украшая ее объемным узором.

Для выполнения таких работ подойдут фрезеры средней и большой мощности, поддерживающие фрезы больших диаметров:

Фрезер-строитель

Сборка без единого гвоздя или самореза — любимая «фишка» уважающих себя столяров. Для создания таких изделий не обойтись без пазов и пазовых соединений (простой паз, «ласточкин хвост», ламельное соединение и т. д.). Все перечисленное без проблем выполняется при помощи погружного фрезера в дуэте с пазовой фрезой нужной конфигурации. Если не менять настроек самого фрезера при изготовлении одинаковых или однотипных деталей, то достигается потрясающая точность, которой позавидуют станки ЧПУ, используемые при массовом производстве.

Прорезывание пазов предъявляет к инструменту определенные требования. Во-первых, фрезер должен быть погружным, т. е. иметь возможность заглубляться в толщу материала, а во-вторых, его мощность должна быть выше 1300 Вт:

Чтобы сильно не нагружать двигатель аппарата, при нарезке широких или глубоких пазов, выборку материала лучше производить в несколько проходов. Это особенно важно при работе с маломощными фрезерами. Да и фрезы целее будут.

Фрезер-фуганок

Фуговальный станок — по сути большой электрорубанок, основное назначение которого — задать базовую плоскость заготовки, т. е. путем снятия лишнего материала, получить из покоробленной доски ровную заготовку для дальнейшей работы с ней. Причем в столярном деле в большинстве случаев важно, чтобы плоскости заготовки были строго перпендикулярны друг другу.

Прифуговать детали, т. е. создать идеальные плоскости для их дальнейшей сборки или, к примеру, склейки в мебельный щит, можно при помощи фрезера с установленной в него торцевой фрезой. Для этого нужно воспользоваться параллельным упором из комплекта поставки.

Настроив вылет фрезы и количество снимаемого материала, ведем фрезер с параллельным упором по специальной шине или другой идеально ровной направляющей. В результате получаем идеальную плоскость торца детали.

Подойдет любой фрезер средней или большой мощности, главное, чтобы в комплекте был параллельный упор:

Фрезер-рейсмус

Рейсмусовый станок предназначен для калибрования деталей, т. е. получения заготовок одинакового размера в одной из плоскостей. Такой станок — недешевое удовольствие, но фрезер и здесь готов прийти на помощь. Правда для создания деталей одной толщины по всей плоскости, придется изготовить вспомогательное приспособление.

Дальше все просто. Заготовка помещается и закрепляется в приспособлении. По самой нижней точке детали устанавливается глубина погружения фрезы в материал. После чего при помощи торцовочной фрезы производится съем лишнего материала, в результате чего в руках у мастера деталь с идеально ровной плоскостью, которую остается лишь отшлифовать.

Этот прием можно использовать при фрезеровании мебельного щита, склеенного из деталей, незначительно отличающихся друг от друга по высоте.

Для подобной работы потребуется выносливый инструмент, способный работать с фрезами больших размеров:

Фрезер-торцовочная пила

Обработка торцов — еще один из вариантов применения фрезера. Это особенно актуально, когда предварительный рез заготовки осуществляется вручную или электролобзиком, а не торцовочной или циркулярной пилой.

Методика работы та же, что и при фуговании торцов заготовок.

Если изготавливается несколько деталей, то достаточно выровнять торец одной заготовки, ведя фрезер по направляющей при помощи параллельного упора, а затем, используя фрезу с подшипником, повторить ровный торец на оставшихся деталях.

Как поступить, когда нет торцовочной пилы, а нужно сделать соединение в ус? Отрезать под углом 45° с высокой точностью прилегания плоскостей? Фрезер поможет и в этом! Просто опять потребуется изготовить несложное приспособление.

Далее все просто:

• отрезаем деталь с небольшим запасом для фрезерования;
• вставляем заготовку в кондуктор под нужным углом;
• фрезером снимаем лишний материал, тем самым выравнивая плоскость соединения.

Фрезер-копир

Кто выпиливал лобзиком большое количество одинаковых деталей, наверняка знает, как утомительна эта монотонная работа. С помощью ручного фрезера нужное количество деталей можно просто скопировать! Главное, хорошо и качественно подготовить шаблон. А дальше, берем и устанавливаем во фрезер копировальную втулку, идущую в комплекте большинства моделей. Закрепляем шаблон на материале, и копируем, копируем, копируем…

Такая задача посильна фрезерам с небольшой номинальной мощностью:

Оформить мебельные фасады интересным узором можно при помощи шаблона и копировальной втулки. Главное, что все детали будут совершенно одинаковыми, а на их изготовление не уйдет уйма времени. Основные усилия нужно направить на тщательную подготовку шаблона!

Фрезер-станок

Немного поработав с ручным фрезером и поднабравшись опыта, мастер начинает понимать, что держать фрезер на весу не совсем удобно, постоянно устают руки, да и точность обработки от этого страдает. Неплохой вариант — установка фрезера в стол. На выходе получается фрезерный деревообрабатывающий станок. Помимо столешницы потребуется установка параллельного упора, и как опция — установка системы удаления стружки из зоны съема материала.

В итоге — руки мастера держат заготовку, а не фрезер, поэтому меньше устают и могут сделать больше.

Для установки в фрезерный стол нужен инструмент большой мощности и желательно, с системой стабилизации оборотов под нагрузкой:

Вывод

Ручной фрезер — незаменимый инструмент в любой столярной мастерской, а его погружные вариации способны заменить собой сразу несколько инструментов и дорогостоящих станков. В умелых руках мастера — это Паганини столярного производства, важно лишь знать о его возможностях и суметь раскрыть его таланты.

Фреза пазовая по дереву

В настоящее время разработано большое количество видов фрез для обработки деревянных заготовок. Они производят внешнюю обработку поверхности, осуществлять выборку в деревянном изделии на необходимую глубину, подготавливать отверстия различного диаметра. Одним из широко распространённых видов режущего инструмента является фреза пазовая. С её помощью профессионалы выполняют десятки необходимых операций по дереву. Этот вид используется в стационарных фрезерных станках, настольных агрегатах, ручных фрезерных машинах.

Назначение пазовых фрез

Подобная оснастка является отдельной группой режущего инструмента. С их помощью выполняют следующие операции:

• производить выбор паза в деревянном изделии для дальнейшего соединения элементов конструкции;
• осуществляют выборку для создания соединений, которые называются пазогребневые;
• выборку под соединения, в которых в качестве элементов используются деревянные шипы.

Фрезы пазовальные имеют различную конструкцию. Они выполняются в следующих вариантах:

• В виде дисков. Режущие кромки расположены по периметру. Они могут изготавливаться цельными с основанием диска или сменными. Количество таких кромок составляет от двух и более.
• В виде стержня цилиндрической формы. Изготавливают из двух видов стали: быстрорежущей (марка НМ) или твердосплавной (марка HSS).

Благодаря этим кромкам производится выборка, выравнивание, расширение заготавливаемого паза.

Изготовление пазовых фрез производится на инструментальных заводах. На каждый вид инструмента установлен соответствующий стандарт. Основными характеристиками первой категории являются:

• диаметр хвостовой части;
• длина режущей части;
• полный диаметр инструмента;
• длина всего инструмента;
• номер артикула (определяет его технические показатели).

Разновидности инструмента

Такие инструменты имеют большое количество разновидностей. Это связано с широким кругом выполняемых задач. Наиболее популярными видами считаются:

• спиральные (прямая фреза, напоминают стандартное сверло с винтовой режущей кромкой);
• галтельные (с их помощью производят полукруглую выборку);
• конические фрезы;
• специальные, Т-образные (для вырезания паза в форме заглавной буквы Т);
• типа «ласточкин хвост»;
• фасонные;
• комбинированные;
• конструкционные;
• торцовые;
• дисковые.

Многообразие решаемых задач требует от разработчиков создавать конструкции различных размеров, формы, величины зубьев. Например, для изготовления наклонных выборок с заданными углами применяется фреза пазовая V-образная. Пазы увеличенной глубины производятся с помощью фрезы с удлинённым хвостовиком для ручного фрезера. Углублённый паз применяется в габаритных деталях. Он необходим для повышения надёжности соединения. Длина пазовых фрез определяется установленным стандартом. Она равна сумме длины хвостовика и длинны режущей кромки. Допустимая величина этого параметра зависит от материала изготовления инструмента, типа конструкции, метода нанесения режущей кромки, конечной обработки. Удлинённые фрезы применяются как на производстве, так и в домашних мастерских. Для увеличения скорости и качества обработки применяют несколько режущих ножей. Например, фрезы обгонные имеют четыре ножа. Они изготавливаются с хвостовиком длиной 8 мм или 12 мм. С большей длиной применяют для обеспечения высокой производительности. Все подобные инструменты оснащены ножами, изготовленными из твёрдосплавной стали, например марки ВК8. Их крепят методом латунного припаивания с последующей обработкой в высокочастотной электрической печи. Некоторые обгонные фрезы снабжены специальным подшипником.

Такая оснастка объединена в одну группу концевых режущих инструментов. Профильные фрезы, так же как и торцовые решают схожие задачи по подготовке деревянных конструкций к соединению типа шип – паз.

Прямые

Отличительной особенностью такого вида оснастки является наличие параллельных режущих кромок. Во время вращения они создают цилиндрическую выемку. От величины режущих кромок зависит ширина выработки и качество получаемой поверхности. Они предназначены для выборки прямых пазов. Применение дополнительного оборудования (копировальной втулки) позволяет получить аккуратную, хорошо обработанную по шаблону заготовку с произвольной поверхностью. Основными размерами в соответствие со стандартами считаются: внешний диаметр, длина хвостовика, величина и глубина режущей части. К ним относятся режущий инструмент по дереву, называемый «кукуруза».

Фреза пазовая прямая применяется во многих отраслях. Для проведения быстрой и качественной обработки, в том числе в домашней мастерской, их используют по дереву для ручного фрезера.

Выборка небольших канавок производится с помощью стандартного инструмента. При необходимости углублённой выборки применяется удлинённая прямая фреза.

Галтельные

Подобная оснастка предназначена для выборки паза прямой формы, на дне которого создаётся специального вида выборка, называемая галтель. Такой профиль обычно имеет форму треугольника или полукруга. Он используется как направляющая, по которой планируется перемещение отдельных элементов мебели, например, выдвижного ящика в тумбочке. Их применяют для создания декоративной резьбы, обработки кромок, наклонной выборки.

Фреза пазовая галтельная расширяет возможности реализации конструкторских решений. С их помощью производят декоративную обработку внешней поверхности, изменение формы кромок деревянного изделия. Основным недостатком данного инструмента является его высокая цена. Она значительно превышает стоимость прямых инструментов.

Фасонные

Для создания различного вида боковых поверхностей применяются фасонные пазовые фрезы. Их успешно применяют для создания углублений большой площади. Такие углубления необходимы для изготовления декоративных блюд, широко ассортимента деревянной посуды, домашней утвари, различного назначения шкатулок, изделий народного промысла. С их помощью обрабатывают кромки деревянных изделий от простого закругления до создания сложных форм. Такие фрезы присутствуют в комплекте инструмента фрезерного станка по дереву.

Конструкционные

Подобные фрезы предназначены для создания специальных форм выборки. Подобная выборка необходима для создания надёжных соединений. Они имеют различную конфигурацию: «ласточкин хвост», Т-образный паз, перевёрнутый Т-образный паз. Их используют для выборки направляющих, по которым планируется движение выдвижных ящиков с небольшой нагрузкой, сложных шкатулок. Размер производимой выборки определяется общей длиной инструмента, её диаметром, углом наклона разрабатываемого паза.

Дисковые

Такие виды являются наиболее популярными. Фреза дисковая пазовая обладает широкими возможностями для создания технических пазов, канавками различного назначения. В зависимости от ширины требуемого паза применяются фрезы различной толщины.

Они делятся на категории:

• цельные с прямыми лезвиями;
• аналогичные с лезвиями, направленными в противоположные стороны;
• со вставными лезвиями;
• так называемые затылованные фрезы.

Их изготавливают двух или трёхсторонними. По величине зубьев они выпускаются с мелкими и нормальными зубьями.

Отличительной особенность подобного инструмента является количество зубьев на поверхности.

Фреза пазовая дисковая по дереву конструктивно имеет несколько уступов. Такая особенность позволяет существенно повысить класс точности и уменьшить шероховатость внутри получаемого паза. Применение наклонных зубьев позволяет улучшить условия резания. Это происходит благодаря тому, что наклонные зубья позволяют уравновешивать осевые колебания и стабилизировать точность продвижения фрезы в направлении создаваемого паза. С помощью такого вида оснастки удаётся создавать пазы практически любой глубины и ширины.

Основным недостатком считается невозможность сохранения первоначальных показателей при проведении заточки инструмента.
