Контрольно-измерительные приборы для решения различных практических задач

Рынок контрольно-измерительных устройств огромен, и начинающему мастеру или техническому специалисту порой непросто определиться, что именно выбрать для своих задач.
Каталог специализированных решений доступен по ссылке
https://alhatel.ru/public/categories/kontrolno-izmeritelnye-pribory/products,
и в этой статье подробно разберём, как грамотно подойти к выбору оборудования, на что обращать внимание и как эффективно применять профессиональные приборы в реальных ситуациях.

Зачем нужны контрольно-измерительные приборы

Контрольно-измерительные приборы — это основа любой технической работы: от ремонта и диагностики инженерных систем до настройки оборудования. Они позволяют объективно оценить состояние объекта, исключить ошибки «на глазок» и гарантируют точность при проведении измерений.

Типичные задачи, которые решают такие приборы

• проверка параметров электросетей: напряжение, сопротивление, частота;
• диагностика состояния аккумуляторов и источников питания;
• контроль характеристик среды: температура, влажность, давление;
• испытания материалов и конструкций;
• поиск неисправностей в сложных инженерных системах;
• калибровка оборудования и контроль точности его работы.

Чтобы понять, какой прибор нужен именно вам, важно разбираться в разновидностях устройств и особенностях их выбора.

Популярные виды контрольно-измерительных приборов

Ниже рассмотрим наиболее востребованные приборы, которые чаще всего используют в практической работе.

1. Мультиметры

Самый универсальный и знакомый большинству инструмент. Позволяет измерять:

• напряжение (постоянное и переменное),
• ток,
• сопротивление,
• частоту,
• емкость конденсаторов,
• температуру (если комплектуется термопарой).

Мультиметр незаменим при ремонте электрики, электроники, в автомобильной диагностике и в работе с низковольтными системами.

2. Термометры и пирометры

Используются для бесконтактного измерения температуры, контроля нагрева узлов, проверки теплопотерь. В быту и промышленности пирометр помогает быстро оценить состояние электрооборудования, подшипников, радиаторов отопления и др.

3. Осциллографы

Позволяют анализировать форму сигнала. Применяются при диагностике электронных устройств, настройке генераторов, контроле импульсных систем. Это уже инструмент для более продвинутых специалистов.

4. Манометры и расходомеры

Используются в инженерных системах: отопление, вентиляция, водоснабжение, газ. Позволяют следить за давлением и расходом среды.

5. Измерители влажности и качества воздуха

Применяются в строительстве, ремонте, контроле микроклимата. Позволяют измерять:

• влажность воздуха,
• влажность строительных материалов,
• температуру,
• уровень CO₂.

Распространённая практическая задача: диагностика электросети в доме или гараже

Предположим, вам нужно проверить состояние электросети в помещении — например, чтобы понять причину «выбивания» автоматов, слабого освещения или подозрительного нагрева розеток. Это одна из наиболее частых задач, с которой сталкиваются домашние мастера и специалисты по ремонту.

Почему возникают проблемы в электросети

• перегрузка линии — слишком мощные приборы подключены к одной группе;
• ослабленные контакты — розетки, клеммы, соединители;
• износ проводки;
• неправильное распределение нагрузок;
• повреждение кабеля внутри стены или короба.

Диагностика мультиметром и токовыми клещами помогает выявить причину без разрушения стен и лишних ремонтных работ.

Как решить задачу диагностики шаг за шагом

Давайте разберём наглядную инструкцию, которую может использовать любой технически грамотный человек.

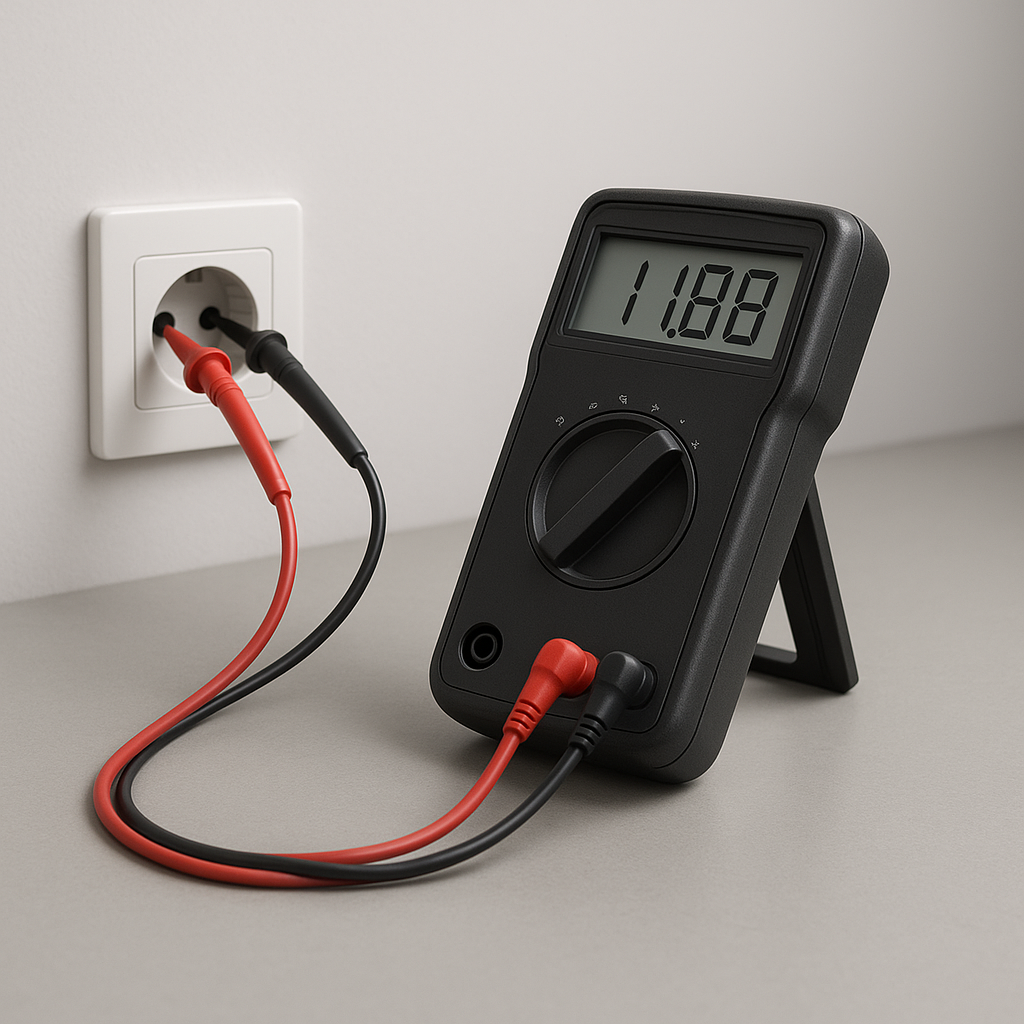

Шаг 1. Измерение напряжения

С помощью мультиметра проверяют напряжение в розетках. Норма для стандартной сети — 220–230 В. Если значения скачут, проседают до 180–190 В или превышают 240 В — есть проблема:

• перегруз на вводе;
• неисправный автомат;
• плохие контакты на щитке;
• повреждение проводки.

Шаг 2. Проверка сопротивления и целостности цепи

Режим «прозвонки» позволяет обнаружить обрывы. Он полезен при:

• диагностике удлинителей,
• проверке выключателей,
• поиске обрыва в осветительных линиях.

Шаг 3. Измерение тока нагрузки

Для этого используют токовые клещи. Они позволяют измерять ток без разрыва кабеля. Это удобно для проверки:

• нагрузки на отдельных линиях,
• перегрузки автоматов,
• неравномерности распределения между фазами.

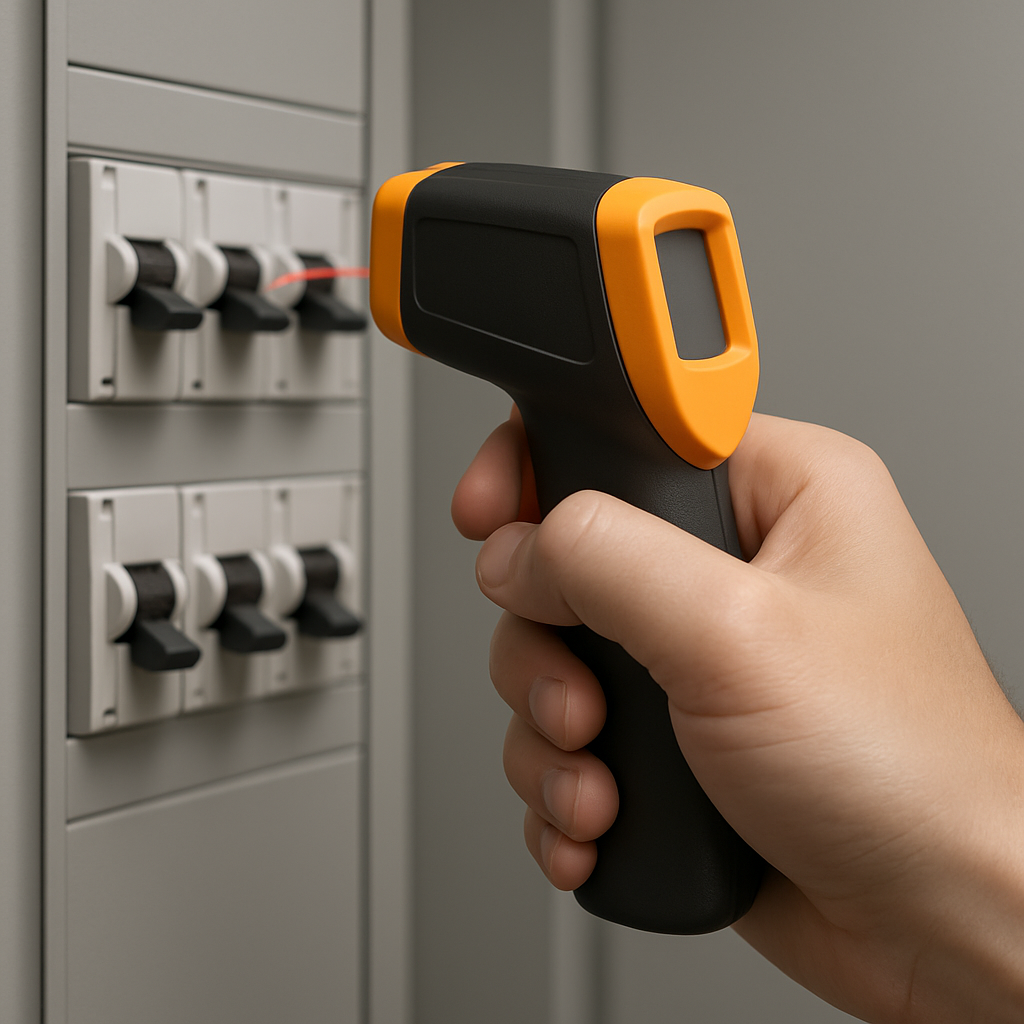

Шаг 4. Контроль нагрева оборудования

Пирометр или тепловизор помогает увидеть, какие элементы греются выше нормы — автоматические выключатели, клеммы, соединители. Если элемент перегревается — это либо износ, либо плохой контакт.

Какие приборы подойдут лучше — сравнение моделей и типов

Ниже приведена обобщённая таблица сравнения популярных типов приборов, которые применяются при такой диагностике.

Прибор	Что измеряет	Преимущества	Когда использовать
Мультиметр	Напряжение, сопротивление, ток	Универсальность, доступность	Основная диагностика розеток, цепей
Токовые клещи	Ток нагрузки	Измерение без разрыва цепи	Проверка перегрузок и фазного баланса
Пирометр	Температура поверхности	Быстрота, безопасность	Контроль нагрева контактов и оборудования
Тепловизор	Тепловая картина	Наиболее точное выявление перегревов	Поиск скрытых дефектов

На что обратить внимание при выборе приборов

Даже в пределах одной категории приборов разброс характеристик огромен — как по цене, так и по функционалу. Ниже перечислены ключевые критерии, которые помогут выбрать оптимальное устройство.

1. Точность измерений

Для большинства бытовых и полупрофессиональных задач достаточно точности класса 0,5–1,0 для мультиметров и ±1°C для пирометров.

2. Диапазон измерений

• Для электросети — напряжение до 600 В.
• Для тока — до 100–400 А (в большинстве случаев).
• Для температуры — от −30 до +500 °C для пирометров.

3. Качество сборки и материалов

Дешёвые приборы могут давать нестабильные показания и быстро выходить из строя.

4. Наличие дополнительных функций

• автоматический выбор диапазона,
• подсветка дисплея,
• звуковая прозвонка,
• интерфейс PC-подключения,
• память измерений.

5. Удобство работы

Форма корпуса, качество кнопок, читаемость дисплея и прорезиненные вставки — все эти мелочи сильно влияют на комфорт при регулярной эксплуатации.

Правила безопасного использования измерительных приборов

Работа с измерительными устройствами требует соблюдения ряда правил. Это не только вопрос сохранения прибора, но и личной безопасности.

Основные рекомендации

1. Перед работой проверяйте целостность щупов. Порваны изоляция — риск короткого замыкания.
2. Не измеряйте ток мультиметром в режиме прозвонки или сопротивления. Это распространённая ошибка, приводящая к повреждению прибора.
3. Используйте перчатки и инструмент с изолированными ручками.
4. Не работайте одной рукой при высокой нагрузке. Это правило снижает риск прохождения тока через тело.
5. Сравнивайте показания с паспортными значениями.

Пример из практики: поиск причины «выбивания» автомата

Ситуация: автомат 16 А регулярно отключается при включении электроинструмента. Внешне всё выглядит исправно.

Диагностика

• Мультиметр показывает просадку напряжения при включении инструмента.
• Токовые клещи фиксируют пиковый ток 22–25 А — выше номинала автомата.
• Пирометр показывает нагрев клеммы автомата до 70–80 °C — превышение нормы.

Решение

Обнаружено слабое затяжение клеммы на входе. После протяжки контакта ток падает до 15–17 А, отключения прекращаются, нагрев нормализуется.

Такой пример наглядно показывает, как комбинация измерительных приборов позволяет быстро найти и устранить неисправность.

Советы по выбору первого набора приборов

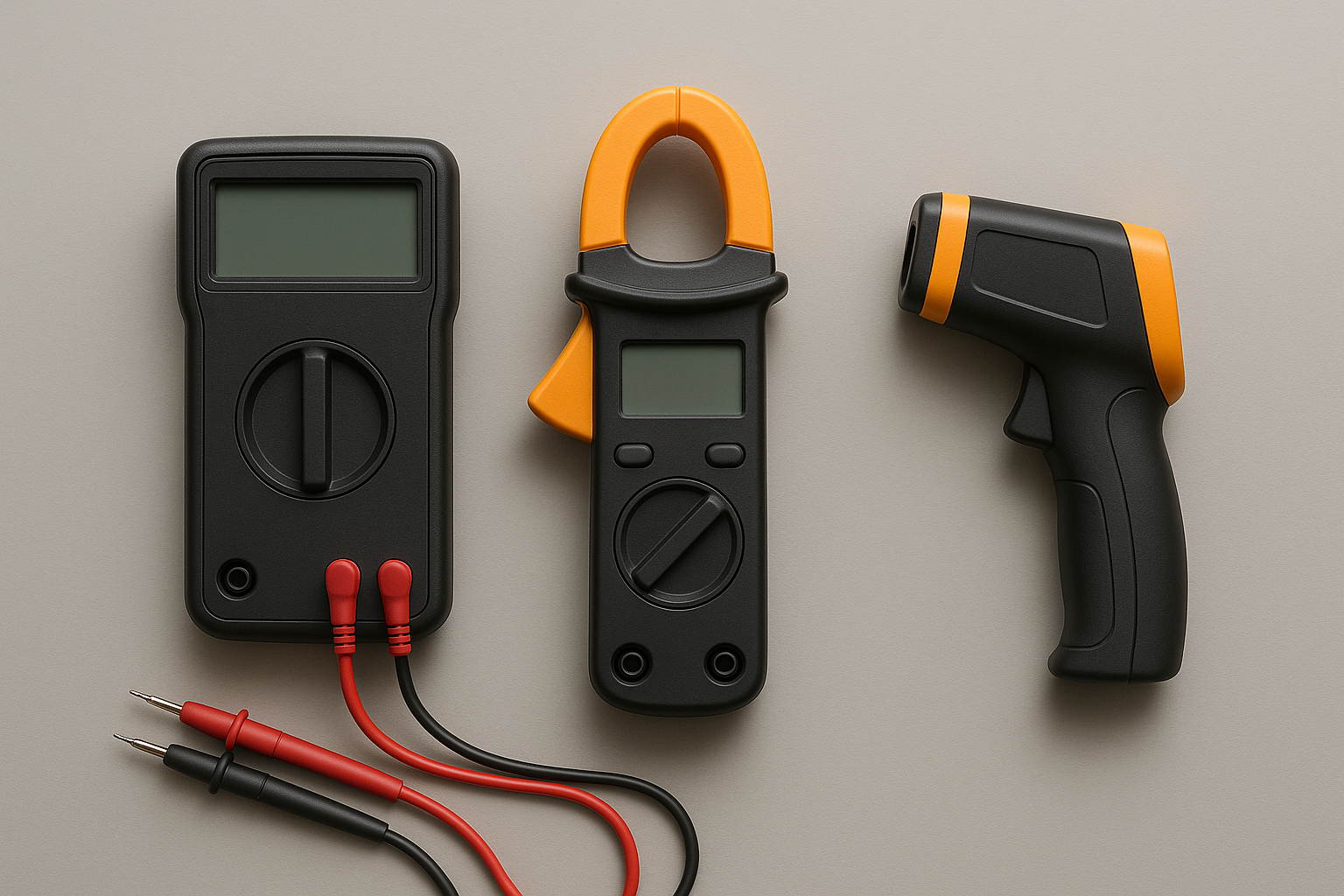

Если вы только начинаете работать с измерительным оборудованием, оптимальным набором будет:

• качественный мультиметр среднего класса;
• токовые клещи для нагрузки;
• бюджетный пирометр;
• индикаторная отвертка;
• тестеры розеток (по желанию);

Этого набора достаточно для выполнения большинства бытовых и полупрофессиональных задач.

Контрольно-измерительные приборы — это фундамент точной диагностики, ремонта и настройки инженерных систем. Они позволяют:

• избежать ошибок,
• быстро находить неисправности,
• поддерживать оборудование в рабочем состоянии,
• экономить время и деньги.
