Планирование электропроводки на объекте: пошаговое руководство с использованием СИП‑2

Планирование электропроводки на строительном или ремонтном объекте — это не просто техническая задача. Это фундамент безопасности, комфорта и энергоэффективности. В этой статье мы расскажем, как подойти к этому процессу грамотно, особенно если вы новичок. Вы узнаете, какие этапы включает проект, какие материалы и технологии выбрать, а также получите практические советы и примеры на основе решения распространённой задачи — прокладки линий с самонесущими проводами СИП.

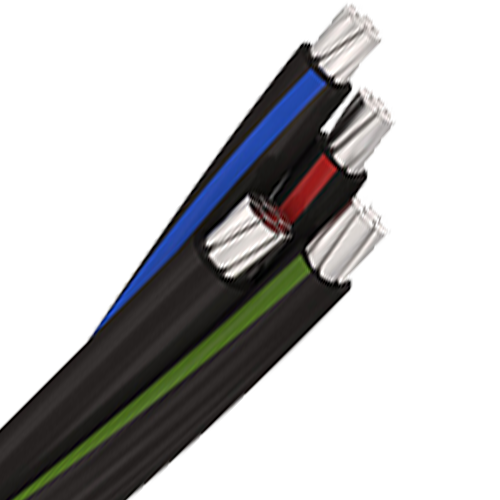

Провод СИП-2 предназначен для магистралей ВЛ и линейных ответвлений от ВЛ на номинальное напряжение до 1кВ включительно, номинальной частотой 50Гц в атмосфере воздуха типов I и II по ГОСТ15159-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

1. Этапы проектирования электропроводки

1.1 Сбор требований и исходных данных

• Определитесь со списком потребителей: освещение, розетки, бытовые приборы, оборудование.
• Учтите потребляемую мощность и время работы каждого устройства.
• Определите места расположения щитка и контуров заземления.
• Изучите местные нормы и стандарты (ПУЭ, СНиП).

1.2 Схематическое и трассировочное проектирование

1. Нарисуйте схему распределения цепей.
2. Проложите трассы кабелей с учётом удобства монтажа и дальнейшей эксплуатации.
3. Рассчитайте длины проводов, выберите тип кабеля и защиту.
4. Сделайте выбор автоматики: УЗО, автоматы, ПЗВ.

1.3 Расчёт нагрузок и сечений проводов

Примените формулы для определения тока нагрузки, учитывая коэффициенты одновременности. Ориентируйтесь на ПУЭ и справочники производителей.

1.4 Подготовка спецификации и сметы

• Перечислите все кабели, провода, автоматы, розетки и прочее.
• Укажите длины, марки и по возможности стоимость.
• Разделите работы на стадии: черновые, монтаж, проверка.

2. Практическая задача: Линия от опоры к дому

Часто возникает задача — проложить линию электропитания от уличной опоры до вводного щитка в доме. Здесь особенно удобно использовать самонесущие провода — они поддерживают себя, не требуют дополнительной подвески и менее подвержены повреждениям.

2.1 Почему стоит выбрать СИП

Провода типа СИП (самонесущие изолированные провода) отличаются изоляцией, устойчивостью к погодным условиям и возможностью протяжки без сложных конструкций. Подходят как для временного питания, так и для постоянного.

2.2 Как выбрать подходящий тип СИП

Модель	Конструкция	Максимальный ток	Подходит для
СИП-1	1 фаза + 1 жила	до 90 А	Небольшие дачи, домики
СИП-2	3 фазных жилы + нейтраль	до 160 А	Полноценное электроснабжение дома

2.3 Особенности монтажа самонесущих проводов СИП-2

Провода самонесущие СИП-2 отличаются своей надёжностью и удобством монтажа — жилы закрепляются на специальные изолирующие опоры, нет необходимости в несущем тросе отдельной конструкции. Монтаж выполняется в следующем порядке:

1. Планируем трассу от опоры до щита, избегая препятствий.
2. Выбираем промежуточные изолирующие крепления на фасадах или столбах.
3. Учитываем натяг — оптимальная температура около +10…+20 °C.
4. Закрепляем провода с отступами, соблюдаем ПУЭ.
5. Соединяем СИП-2 с вводным кабелем через специальные зажимы.

Такой метод позволяет решить задачу питания дома без установки громоздких опор и гарантирует надёжность. СИП-2 прекрасно подходит для мощных линий, где требуются три фазы и стабильная подача электроэнергии.

3. Полный пример проекта

3.1 Исходные данные

• Дом: 120 м², 3 спальни, кухня с электроплитой.
• Общая мощность ≈12 кВт, однофазная сеть + резервная 3-фазная.
• Расстояние от опоры — 30 м.

3.2 Проектирование трассы

Трасса идет от опоры, вдоль забора, затем на фасад. Устанавливаем три изолятора через 10–12 м, чтобы избежать провисания. Подбираем СИП-2 4×95 мм², с учётом токовой нагрузки — до 160 А достаточно.

3.3 Расчёт проводки внутри дома

• Основные цепи освещения — кабель ВВГ‑нг 3×1,5 мм².
• Розетки — ВВГ‑нг 3×2,5 мм².
• Электроплита — отдельная линия ВВГ‑нг 4×6 мм².

3.4 Автоматизация и защита

• Главный вводной автомат — 100 А.
• Дальнейшие — 32 А для плиты, 16 А для розеток, 10 А для освещения.
• УЗО 40 А, 30 мА — общее заземление.

3.5 Монтаж и проверка

1. Ущильнение вводного конуса, установка СИП-2 по трассе.
2. Заключение от защищенных фаз к щиту.
3. Подключение и проверка тестером: отсутствие замыканий, корректная работа выключателей.
4. Допуск электрика и сдача в эксплуатацию.

4. Альтернативные решения и сравнение

Иногда можно подумать о других способах организации линии. Ниже сравнение СИП-2, кабельных линий и воздушных линий с тросом.

Критерий	СИП-2	Кабель в земле	Воздушная линия с тросом
Скорость монтажа	Высокая	Средняя (копка траншей)	Средняя
Цена	Средняя	Выше (траты на копку)	Низкая
Надёжность	Высокая	Высокая	Низкая (выхват на трос)
Обслуживаемость	Простая	Сложная	Средняя
Соответствие нормам	Да (ПУЭ)	Да	Да, но требует трос

5. Советы и рекомендации

• Всегда оставляйте запас по мощности — +-20 %.
• Учитывайте температурные коэффициенты и пролёты между опорами.
• Не используйте алюминиевые кабели внутри дома — только медь.
• Всегда проверяйте соединения на прочность и неповреждённость изоляции.
• Обращайтесь за допуском к лицензированным специалистам при вводе в эксплуатацию.

Грамотное планирование электропроводки — не только расчёты и схемы. Это понимание практических задач, выбор правильных материалов и соблюдение технологии монтажа.

Для организации линии от опоры к дому рекомендуем обратить внимание на провода самонесущие СИП-2 — они упрощают задачу, надёжны и соответствуют требованиям безопасности.
