Создаем безопасный металлический дымоход своими руками — от расчета до монтажа

Правильно изготовленный и установленный металлический дымоход – залог эффективной и безопасной работы отопительной системы. Хотя рынок предлагает множество готовых решений, самостоятельное изготовление дымохода может существенно сэкономить бюджет при сохранении высокого качества. Однако такая работа требует тщательного соблюдения технологии и норм безопасности.

Выбор материалов для металлического дымохода

Долговечность и безопасность дымохода напрямую зависят от правильного выбора материалов:

Оптимальные марки стали:

• Нержавеющая сталь AISI 304 (08Х18Н10) – для температур до 600°C, подходит для дровяных печей и каминов.
• Нержавеющая сталь AISI 316Ti (08Х17Н13М2Т) – для температур до 800°C, содержит титан и молибден, повышающие коррозионную стойкость; идеальна для газовых котлов и печей на жидком топливе.
• Нержавеющая сталь AISI 310S (20Х23Н18) – для температур до 1000°C, используется в профессиональных дымоходах для твердотопливных котлов высокой мощности.

Толщина материала:

• Для внутренней трубы (контактирующей с дымом): 0,8-1,0 мм.
• Для наружной оболочки сэндвич-трубы: 0,5-0,8 мм.
• Для декоративных и защитных элементов: 0,5 мм.

Использование обычной (черной) стали для дымоходов настоятельно не рекомендуется из-за быстрой коррозии и возможного выхода из строя в течение 1-2 отопительных сезонов.

Расчет основных параметров дымохода

Диаметр дымохода:

Диаметр дымовой трубы должен соответствовать диаметру выходного патрубка отопительного прибора или быть больше:

• Для печей мощностью до 3,5 кВт: 80-100 мм.
• Для печей мощностью 3,5-5 кВт: 100-120 мм.
• Для печей мощностью 5-10 кВт: 120-150 мм.
• Для печей мощностью 10-20 кВт: 150-180 мм.
• Для печей мощностью свыше 20 кВт: от 180 мм.

Высота дымохода:

Минимальная высота дымовой трубы рассчитывается по формуле:

H = 0,5 × √P

где:

• H – минимальная высота дымохода (м).
• P – мощность отопительного прибора (кВт).

При этом абсолютная минимальная высота дымохода от колосника до устья не должна быть менее 5 метров. Оптимальная высота – 7-9 метров.

Толщина теплоизоляции:

Для сэндвич-трубы оптимальная толщина слоя негорючего утеплителя (обычно базальтовой ваты):

• Внутри помещения: 25-30 мм.
• Снаружи помещения: 50 мм.

Конструкция современного металлического дымохода

Современный металлический дымоход обычно представляет собой сэндвич-конструкцию, состоящую из:

• Внутренней трубы из нержавеющей стали, контактирующей с дымовыми газами.
• Слоя негорючего теплоизолятора (базальтовая вата с температурой плавления выше 1000°C).
• Внешней трубы из нержавеющей стали, защищающей утеплитель от внешних воздействий.

Такая конструкция обеспечивает:

• Быстрый прогрев дымохода, что улучшает тягу.
• Минимальное образование конденсата и креозота.
• Пожаробезопасность за счет низкой температуры внешней оболочки.
• Длительный срок службы (15-30 лет).

Необходимые фасонные элементы

Для полноценного дымохода потребуются следующие элементы:

1. Круглые нержавеющие трубы разной длины (250, 500, 1000 мм).
2. Отводы (колена) с углами 30°, 45° и 90°.
3. Тройники для подключения к отопительному прибору.
4. Ревизионный тройник для очистки дымохода.
5. Конденсатосборник для сбора и отвода влаги.
6. Шибер (задвижка) для регулирования тяги.
7. Проход через перекрытие (потолочно-проходной узел, ППУ).
8. Проход через кровлю (крышная разделка).
9. Оголовок (зонт, дефлектор) для защиты от осадков.
10. Хомуты и кронштейны для крепления.

Процесс изготовления элементов дымохода

Изготовление прямых участков трубы:

1. Раскроите лист нержавеющей стали нужной толщины по размеру (длина = π × диаметр + 20 мм на нахлест).
2. Согните лист в трубу с помощью трубогиба или вальцов.
3. Соедините края с нахлестом 15-20 мм, сформируйте фальцевый замок или выполните сварной шов (TIG-сварка с использованием аргона).
4. Для сэндвич-трубы изготовьте аналогично внешнюю трубу большего диаметра.
5. Между трубами установите базальтовый утеплитель, предварительно обернутый фольгой.
6. Закрепите утеплитель и соедините трубы с помощью заклепок или саморезов.

Изготовление отводов (колен):

1. Разметьте на трубе линию среза под нужным углом.
2. Аккуратно отрежьте трубу по линии разметки.
3. Подгоните срезы и соедините сваркой или заклепками с герметиком.
4. Для сэндвич-колена повторите процесс с внешней трубой, учитывая больший радиус изгиба.

Изготовление тройников:

1. В основной трубе вырежьте отверстие нужного диаметра.
2. Подготовьте отвод под углом 90° или 45°.
3. Соедините элементы сваркой или заклепками с термостойким герметиком.

Пошаговый монтаж металлического дымохода

Подготовительные работы:

1. Составьте детальную схему дымохода с учетом особенностей помещения.
2. Определите места прохода через перекрытия и кровлю.
3. Рассчитайте необходимое количество элементов.
4. Подготовьте инструменты: дрель, ножницы по металлу, шуруповерт, уровень, рулетку.

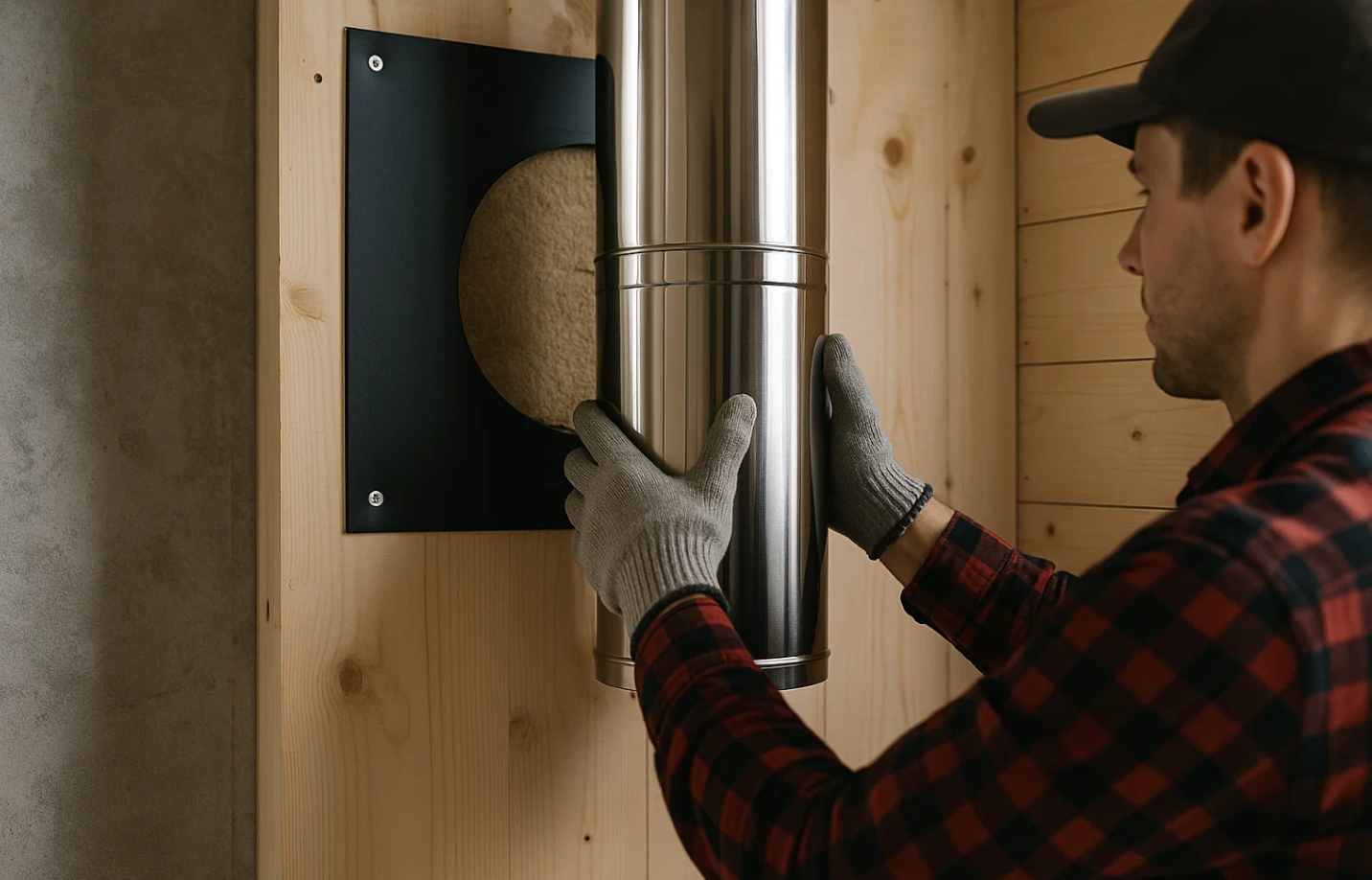

Монтаж внутри помещения:

1. Установите тройник с конденсатосборником максимально близко к отопительному прибору.
2. Смонтируйте шибер для регулировки тяги.
3. Соберите вертикальный участок до перекрытия.
4. Установите потолочно-проходной узел (ППУ), обеспечив зазор между трубой и горючими материалами не менее 50 мм.
5. Закрепите конструкцию настенными кронштейнами через каждые 1,5-2 метра.

Монтаж на крыше:

1. Установите проход через кровлю (крышную разделку), обеспечивая герметичность стыка с кровельным материалом.
2. Продолжите сборку дымохода, соединяя элементы до требуемой высоты.
3. Установите оголовок (дефлектор) для защиты от осадков.
4. Закрепите наружную часть дымохода к стропилам или стене специальными кронштейнами.

Герметизация и утепление:

1. Все соединения элементов уплотните термостойким герметиком (до 1200°C).
2. Места прохода через перекрытия заполните базальтовым утеплителем.
3. Швы между крышной разделкой и кровлей герметизируйте силиконовым герметиком.

Соблюдение норм пожарной безопасности

При монтаже дымохода необходимо строго соблюдать противопожарные нормы:

1. Минимальные расстояния от дымохода до горючих материалов:
   • Для одностенных труб: не менее 500 мм.
   • Для сэндвич-труб: не менее 50 мм.
2. Проход через деревянные перекрытия:
   • Обязательно использование потолочно-проходного узла.
   • Зазор между трубой и ППУ заполняется негорючим утеплителем.
3. Высота выхода дымовой трубы относительно конька крыши:
   • Если расстояние до конька менее 1,5 м: труба должна быть выше конька на 0,5 м.
   • Если расстояние до конька от 1,5 до 3 м: труба должна быть на уровне конька.
   • Если расстояние более 3 м: допускается высота трубы ниже конька, но с соблюдением минимального угла в 10° между линией от конька до устья трубы и горизонтом.
4. Проверка на герметичность:
   • После монтажа проведите тестовое протапливание при закрытых окнах и дверях.
   • Проверьте отсутствие дыма в местах соединений.

Эксплуатация и обслуживание

Для обеспечения безопасной работы дымохода необходимо:

1. Регулярно (1-2 раза в год) проводить очистку дымохода от сажи и креозота.
2. Периодически проверять состояние элементов крепления.
3. Контролировать отсутствие повреждений и коррозии.
4. Избегать резкого нагрева холодного дымохода, особенно в сильные морозы.
5. При длительном перерыве в эксплуатации (более полугода) провести тщательный осмотр перед использованием.

Соблюдение всех рекомендаций позволит создать надежный и долговечный металлический дымоход, обеспечивающий эффективную работу отопительного прибора и безопасность вашего дома.
