Зенковка по металлу 90 градусов

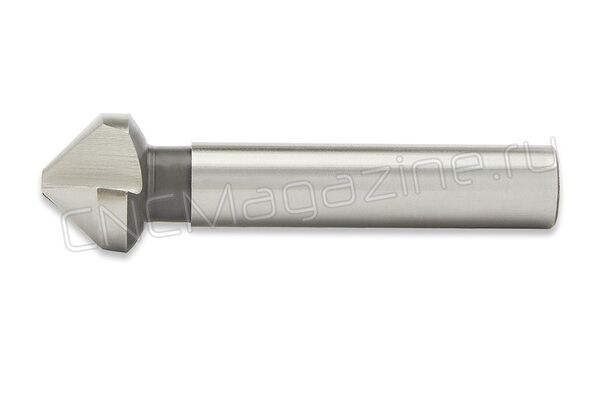

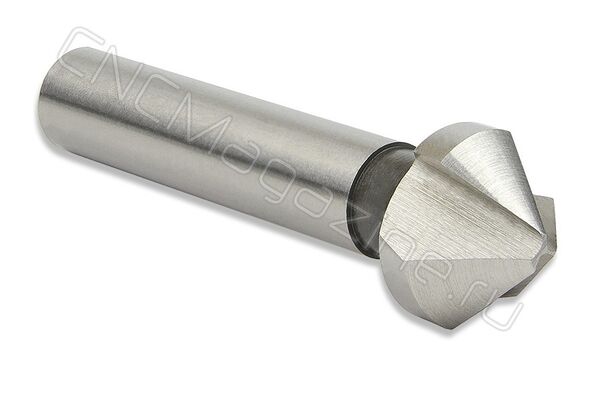

Зенковка 8 мм 90 градусов, HSS Co5 DIN335-C, цилиндрический хвостовик

• — До Москвы 1-3 дня
• — До СПб 2-4 дня
• — По РФ и СНГ 5-10 дней

• — Безналичный расчет
• — Банковские карты
• — Оплата по QR-коду

• Описание
• Оплата и доставка

Зенковка коническая по металлу, наибольший диаметр 8 мм, угол при вершине 90 градусов, HSS Co5 (быстрорежущая сталь Р6М5 с добавлением кобальта 5%), стандарт DIN 335, форма C. Три режущие кромки, хвостовик цилиндрический. Инструмент для финальной обработки отверстий, получения конической фаски (зенкования) и снятия заусенцев.

Зенковка 8 мм, стандарт DIN335, форма C (коническая зенковка с цилиндрическим хвостовиком, с тремя режущими гранями 90°).

Материал зенковки − быстрорежущая сталь HSS-E с кобальтом 5% (Р6М5К5).

• Подходят для обработки высокопрочных нержавеющих, легированных и жаропрочных сталей и сплавов в условиях повышенного разогрева режущей кромки.
• Отличная вязкость, отличная шлифуемость, тепло- и износостойкость.
• Кобальтовые зенковки используются для работы с твердыми и вязкими материалами (в частности с подшипниковой, улучшенной сталью).

По своим свойствам сталь HSS-Co5% находится между Р6М5К5 и Р9 (ближе к Р9).

Внимание! Для обработки алюминия, во избежание налипания стружки рекомендуется использовать зенковки с TiN покрытием (напыление нитрида титана).

Зенковки CNCM вытачиваются CBN дисками (кубический нитрид бора), что в отличие от стандартных шлифовальных дисков гарантирует высокое качество поверхности, остроту и прочность кромок, долгий срок службы инструмента. Использование кубического нитрида бора при производстве зенковок обеспечивает легкое удаление стружки, отсутствие заусенцев и задиров, отличную центровку.

Технические характеристики:

Оплата заказа

Вы сможете осуществить оплату заказа любым удобным способом:

• Безналичный расчет. Для юридических лиц и ИП доступна оплата по безналичному расчету путем перечисления денежных средств с расчетного счета покупателя на наш расчетный счет. При этом при отгрузке мы предоставляем весь пакет документов (счёт на оплату, счёт-фактуру, товарную накладную, договор поставки). При оформлении заказа на сайте необходимо выбрать этот способ оплаты и заполнить реквизиты организации или прислать их нам по почте.
• Банковская карта. Вы можете оплатить заказ картой Visa, Мир и MasterCard в процессе оформления заказа на сайте. Ссылку для оплаты через защищенный сервис PayMaster мы отправляем после обработки заказа и проверки наличия нужных товаров на складе.
• Оплата по QR-коду. Вы можете оплатить заказ по счету с QR-кодом, отсканировав его в мобильном приложении банка или в отделениях банков.

Доставка

Доставка инструмента осуществляется в города Российской Федерации и СНГ. Вы можете выбрать наиболее удобный для Вас вариант доставки из списка:

• Экспресс-доставка курьерской службой СДЭК. Доставка осуществляется «до двери». Расчет стоимости доставки осуществляется в режиме реального времени на странице оформления заказа. Срок доставки от 2-5 дней в зависимости от региона пункта назначения. Стоимость доставки от 470 до 700 рублей в зависимости от пункта назначения.
• Доставка транспортными компаниями. «Деловые линии», «ТК Энергия», » GTD» и т.д.. Необходимо выбрать при оформлении заказа способ доставки «обсудить с менеджером». После оформления заказа с вами свяжется менеджер для уточнения удобной для Вас транспортной компании.
• Доставка до постаматов СДЭК.
• Доставка почтой России. По желанию покупателя доставка груза может быть произведена Почтой России.

До терминалов транспортных компаний мы доставляем БЕСПЛАТНО!

Зенковка по металлу: назначение и особенности. Зенковка отверстий. Отличие зенковки от зенкера.

Не только в металлообработке, но и в домашних условиях приходится часто создавать отверстия. При обработке или создании отверстий применяется зенкер и зенковка. Благодаря их помощи есть возможность делать отверстия с заданными геометрическими параметрами, и хорошим качеством обработки. Для полного понятия для чего служит зенкер и зенковка, и как с ними работать, нужно разобраться в основных определениях.

Основные определения

Зенковка-особый режущий инструмент, позволяющий изготавливать отверстия канонического или цилиндрического вида. С его помощью обрабатывают уже готовые отверстия с целью снятия фаски центрового отверстия.

Зенкер-инструмент состоящий из определенного количества лезвий, предназначенный для резки. Предназначена для улучшения качества отверстия и расширения уже готовых отверстий, создания отверстий цилиндрической или канонической формы. Обработка отверстий при помощи зенкера называется-зенкерование. Зенкерование относят к получистовой обработке металла.

Можно встретить неверное понятия, когда говорят что зенкер и зенковка одно и тоже. При помощи зенкера повышают технические качества отверстия. И он не предназначен для изготовления углублений.

Зенкование отверстий-снятие стружки или неровностей с просверленного отверстия. Зенкование отверстий называют процесс углубления отверстия канонической формы с целью спрятать шляпку болта или самореза. Встретить можно и определение-спрятать саморез в патай.

Раззенковка отверстий-обработка просверленных отверстий под головки или шляпки болтов, саморезов, метизов.

Разновидности зенковок

Для обработки отверстий или создания углублений канонической формы применяются зенкеры и зенковки. В разных условиях для обрабатываемых отверстий могут быть разные параметры. Выполняются они при помощи разновидностей зенкеров или зенковок. Давай разберёмся какие виды таких зенковок существуют:

1. Конические. В данной зенковке ножи расположены под углом от 30 до 120 градусов и центра к краям.
2. Цилиндрические. Имеют режущую кромку по окружности цилиндра, за счёт чего получаются ровные цилиндрические отверстия
3. Торцевые зенковки.

При помощи зенковки возможно выполнять следующие действия над отверстием:

1. Обработка отверстия с созданием конуса
2. Получения конического углубления для саморезов или другого крепежного элемента.
3. Удаление фаски и стружки из отверстий.

Зенковки изготавливаются из легированной или углеродистой стали інструментального назначения.

Конструктивне особенности

Если рассматривать зенковку, то можно выделить некоторые её части

• Режущая часть. Это основная часть который выполняет процесс зенкования. Состоит из нескольких режущих кромок, расположенных под углом от центра к бокам.
• Хвостовик. При помощи хвостовика зенковка закрепляется в инструменте или станке, ан котором будет выполняться работа. Хвостовик может быть конусным или иметь цилиндрическую форму.
• Часть между хвостовиком и режущей частью имеет в одном месте особо тонкую форму. Эта чаcть работает в роли предохранителя. Если зенковка застрянет, дабы избежать серьёзных последствий, именно в этой части зенкова ломается.

Одна из разновидностей зенковки имеет наплавленные лезвия на рабочей части, что позволяет обрабатывать твердые сплавы металла.

Правила работ с зенковкой

При выполнении работ на токарном или сверлильном станке зенковкой, нужно помнить и соблюдать ряд простых правил. Перед началом выполнения работ, проверьте состояние патрона на станке. Ведь если патрон находится в неисправном состоянии, хорошо закрепить зенковку не получится, тем самым вы не сможете получить качественно обработанное отверстие. Зенковка отверстий выполняется соблюдаю следующие правила:

1. Для выполнения работ, зенковка должна находиться строго по центру обрабатываемого отверстия.
2. При обработке твердых металлов, таких как чугун нужно делать перерывы в работе и использовать специальные растворы для отведения тепла. В быту для таких целей используют техническое масло.
3. При работе не превышайте оборотов, заявленных производителем. Несоблюдение этого правила последует за собой быстрый износ режущих кромок за счёт нагрева.
4. Правильно подбирайте диаметр зенковки для обрабатываемого отверстия. При выборе не правильного размера, обработка будет не качественная, а именно неправильной центровке, не ровных краям.

Зенкер

Обработка металла зенкерованием похожа сверление-это вращение зенкера во круг своей оси. При зенкеровании отверстие улучшается в точности до 9-11 квалитета точности. Так же при помощи зенкера улучшается и шероховатость отверстия до Rz 2,5 мкм.

Основные назначения зенкера:

1. Калибровка уже готовых отверстий для крепежа(болты, шпильки)
2. Улучшение качества отверстия перед нарезкой резьбы или использованием развертки.

Зенкерование не делают при помощи обычной дрели или любым другим ручным способом. Ведь цель этой операции направлена на улучшения качества отверстия, что сделать при помощи дрели почти не возможно. Поэтому зенкерование выполняется станочным способом при помощи сверлильного, токарного, фрезерного станков.

Если разделять зенкеры на группы, то в металлообработке выделяют две группы по точности:

1. Зенкер с номером 1-В основном применяется для получистой обработки в качестве подготовительных работ перед развертыванием или нарезанием резьбы.
2. Зенкер с номером 2-Применятся для конечных работа. Имеет относительно высокий класс точности H11

По конструкции используются два вида зенкеров-цельные и насадные(разбирающиеся). Если говорить о цельных, их применяют чаще, и они имеют концевик в виде конуса. Имеет канавку для отвода стружки и охлаждения и режущие зубья. Если говорить о насадных зенкерах, их конструкция отличается съемным наконечником, который крепится за счёт внутреннего отверстия.

Так же есть зенкеры, которые применяются намного реже, в особых случаях. А именно это зенкеры с наваренными пластинами из наиболее твердого металла, наваренные или сборные зенкеры.

Материал из которого изготовлен наконечник зенкера

В цельных зенкерах для изготовления режущих зубьев применяется сталь марки P18 или P19. Если зенкер изготовлен для обработки твердосплавных металлов, то его зубья изготовлены из сплавов металлокерамики ВК4, ВК6 или ВК8. Если предстоит обрабатываться стальные изделия- Т15К6

При работе с зенкерами следует учитывать условия работы:

При выполнении работ зенковой не забывайте об охлаждении и смазывании рабочей поверхности и зенковки. Если обрабатываете цветной металл или изделия из стали, применять смазывание и охлаждение не обязательно.

• При выборе зенкера, учитывайте материал с которым будете работать.
• Не забывайте о возможности выбора крепления зенкера в патроне станка.
• Предполагаемый объём отверстий, доступ к обрабатываемому отверстию.

Зенкеры по металлу в Москве

• Резьбонарезной инструмент
• Сверла и наборы
• Фрезы

Сверло по металлу Энкор 19136 12 мм

Зенкер по металлу 7,0 ц/х

Зенкер по металлу Bosch DIY

Набор сверл Bucovice Tools 741806

Зенкер цельный d 18,0 к/х эп894 порошковая сталь z=3 км2 (шт) Без тм, 40740

Набор сверл kwb 5111-00

ЗУБР Эксперт 29730-3

Зенкер конусный по металлу (10х50 мм; M5; HSS) 3 кромки Bosch 2609255121

Набор сверл Bucovice Tools 741801

Зенковка d16,0х 20х 93 конус 90° Р18 к/х Z=6 КМ1 DIN335B «CNIC» (шт)

Зенкер по металлу 7,8 к/х

Сверло зенкер, по дереву, по металлу Makita D-37409 12 x 40 мм

CNIC D 13 №1 к/х Р18

Сверло зенкер, по дереву, по металлу Makita D-37493 25 x 67 мм

Зенкер конусный по металлу (12.4х56 мм; M6; HSS) 3 кромки Bosch 2609255122

Зенкер цельный d 13,0 (№2) к/х Р18 Z=3 КМ1

Зенковка 6,0 120 гр. ц/х

ЗУБР Эксперт 29730-8

Сверло зенкер, по дереву, по металлу Makita D-37471 16.5 x 60 мм

Зенковка d 6,0х 7.0х 42 конус 60° dхв=6мм Р6АМ5 ц/х Z=6 DIN334A «CNIC» (шт)

ЗУБР Эксперт 29730-4

Зенкер цельный d 13,0 (№2) к/х Р18 Z=3 КМ1 (шт)

Сверло зенкер, по дереву, по металлу Makita D-37487 20.5 x 63 мм

Набор зенкеров для дерева (ф12,16,19мм) 5 резцов Mr.Logo 3043

Зенкер по металлу MESSER 30-20-955

Зенковка d 10,0х14.0х 46 конус 120° dхв=8мм Р18 ц/х Z=3 DIN335C «CNIC» (шт)

ЗУБР Эксперт 29732-8

Сверло — зенкер по дереву Strong 5 мм

Бор-фреза по металлу ПРАКТИКА форма K зенкера с вершиной 90°16,0*8,0/61,0 хв.6мм 644-634

Зенковка – виды инструмента и особенности обработки зенкованием

Зенковка и зенкер относятся к категории металлорежущих инструментов, специально предназначенных для обработки отверстий различной конфигурации. При помощи таких инструментов, а также приспособлений и оборудования для их использования в соответствие с требуемыми значениями приводятся следующие параметры отверстий: шероховатость внутренних поверхностей, конусность и соосность.

Зенкеры и зенковки предназначены для работы с теми же инструментами, что и сверла (дрелями, сверлильными и токарными станками)

Ознакомиться с требованиями ГОСТ к коническим зенковкам можно, скачав документ в формате pdf по ссылке ниже.

Виды инструментов для обработки отверстий

И зенковка, и зенкер по своим геометрическим параметрам должны соответствовать требованиям, которые указывают соответствующий ГОСТ или Технические условия (ТУ). Рабочая часть зенкера состоит из множества режущих лезвий. Используется он для того, чтобы выполнять обработку отверстий, предварительно полученных методом сверления. В зависимости от конструктивного исполнения и сферы применения различают следующие виды зенкеров.

• Цилиндрические инструменты, на рабочую часть которых нанесено покрытие из износоустойчивого материала. Зенкеры данного типа, требования к которым регламентирует ГОСТ 12489-71, выпускаются с диаметрами от 10 до 20 мм.
• Цельные зенкеры конического типа, выпускаемые в диапазоне диаметров 10–40 мм. Материалом для изготовления этих инструментов, характеристики которых должны соответствовать требованиям ТУ 2-035-923-83, может выступать легированная быстрорежущая сталь, а также инструментальные стальные сплавы. При этом на рабочую поверхность такого зенкера наносится износоустойчивое покрытие. Инструменты, относящиеся к данной категории, могут использоваться для обработки отверстий, выполненных в стальных и чугунных деталях.
• Зенкеры цельного насадного типа, диаметр которых может находиться в интервале 32–80 мм. Они изготавливаются в соответствии с требованиями, которые устанавливает ГОСТ 12489-71.
• Конические зенкеры, которые могут быть двух типов: тип 1, выпускаемый по ГОСТ 3231-71, и тип 2 – насадной зенкер, требования к характеристикам которого регламентируются положениями того же нормативного документа. Зенкеры двух данных типов отличаются только наличием пластин на их рабочей части, которые изготавливаются из твердосплавного материала.

Зенкер с направляющей цапфой

Зенковка также относится к категории многолезвийных режущих инструментов, но от зенкера ее отличает перечень технологических задач, которые можно решать с ее помощью. В частности, используя ее, можно выполнять углубления в предварительно выполненных отверстиях, формировать на их поверхности фаски и т.д. Различают следующие виды зенковок в зависимости от их конструктивного исполнения.

• Конические зенковки, рабочая поверхность которых может изготавливаться с углами 60, 90 и 120°. Производство таких зенковок регламентирует ГОСТ 14953-80Е, а используются они для обработки отверстий под крепежные элементы, металлические изделия, а также для снятия внутренних фасок.
• Зенковки цилиндрического типа, которые могут выпускаться с коническим или цилиндрическим хвостовиком, а также с износоустойчивым покрытием на рабочей поверхности. Нормативным документом, положениями которого регламентируются требования к характеристикам цилиндрических зенковок, является ГОСТ 2И22-2-80. При помощи такого инструмента обычно обрабатывают поверхности опорного типа.

Сферы применения зенковки

Зенкование и зенкерование, несмотря на то, что используются для обработки предварительно подготовленных отверстий, имеют ряд принципиальных отличий. Основным назначением зенкования является формирование в верхней части предварительно подготовленного отверстия конических или цилиндрических углублений, которые необходимы для того, чтобы скрывать головки используемых крепежных элементов.

Коническая зенковка с хвостовиком Морзе тип 8, материал режущей части — сталь HSS (аналог Р6М5)

По степени чистоты формируемого в процессе выполнения зенкования углубления такую технологическую операцию относят к получистовой. Как правило, ее выполняют перед развертыванием отверстий в заготовках из различных материалов. В качестве оборудования, на котором выполняется зенкование, могут использоваться сверлильные, токарные, фрезерные и расточные станки. Отличительной особенностью такой технологической операции является то, что выполняют ее на малых оборотах, совершаемых зенковкой или обрабатываемой заготовкой.

По конструктивному исполнению различают зенковки:

• конические (ГОСТ 14953-80);
• цилиндрического типа.

Типы конических зенковок

Отдельную категорию зенковок составляют шарошки, которые изготавливаются из твердосплавных материалов и используются преимущественно для выполнения шлифовально-обдирочных работ. Еще одним типом зенковок, которые применяются для обработки и снятия фасок в отверстиях, расположенных в труднодоступных местах, являются инструменты обратного типа. Специалисты, которые часто работают с зенковками данного типа, предпочитают иметь в своем распоряжении целые их наборы, которые позволяют выполнять обработку отверстий с различными геометрическими параметрами.

Шарошка – разновидность зенковки, используемая для прирезки клапанов двигателя внутреного сгорания

Выпускаемые по ГОСТ 14953-80 зенковки конические имеют стандартную конструкцию, составными элементами которой являются хвостовик и рабочая часть с передним концом, заточенным под конус. Угол конуса, который формируют боковые поверхности передней части такой зенковки, может составлять 60, 75, 90 или 120°. ГОСТ 14953-80 регламентирует и количество зубьев на рабочей части, которое зависит от ее диаметра.

Так, на зенковках различных диаметров (12–60 мм) может содержаться от шести до двенадцати режущих зубьев. В зависимости от длины используемого для обработки инструмента, которая также регламентируется положениями нормативного документа, для его поддержки на станке может использоваться цапфа, обеспечивающая соосность формируемой поверхности.

Типы стандартных конических зенковок

Цилиндрические зенковки, в отличие от конического инструмента (выпускаемого по требованиям, которые оговаривает ГОСТ 14953-80), целенаправленно используются для подрезания фасок под металлические изделия. Рабочая часть такой зенковки, обычно имеющая износоустойчивое покрытие, напоминает сверло, но отличается от него большим количеством режущих зубьев. В зависимости от диаметра рабочей части, на ней может быть от 4 до 10 режущих зубьев. Чтобы надежно зафиксировать положение такого инструмента в процессе его работы, на его торце имеется специальная направляющая цапфа – цельная или съемная. Наиболее удобными и практичными в использовании являются зенковки со съемными цапфами. Кроме того, для большей эффективности выполняемой обработки на зенковку могут устанавливать дополнительную режущую насадку.

Для того чтобы при помощи одной зенковки обработать несколько отверстий на одну глубину, инструмент оснащают специальной державкой с ограничителем, который может быть неподвижным или вращающимся. Режущий инструмент в таком случае крепится в державке, а его рабочая часть выступает из ее упора на величину, равную глубине обрабатываемого отверстия.

Эти фаски на отверстиях были выполнены конической зенковкой

Материалом для изготовления зенковок могут служить различные металлы и сплавы, в частности:

• углеродистые инструментальные стали;
• легированные быстрорежущие стальные сплавы;
• твердосплавные материалы.

Для обработки отверстий, выполненных в мягких металлах, а также в таких материалах, как дерево или пластик, применяются зенковки, изготовленные из стальных сплавов. Если же необходимо выполнять обработку отверстий, которые выполнены в изделиях из более твердых металлов, то для этого используют твердосплавные зенковки. Последние в состоянии выдерживать значительные нагрузки, возникающие при обработке металлов с высокой твердостью.

Классификация зенкеров

Инструменты для зенкерования в зависимости от особенностей своей конструкции могут быть:

• хвостовыми;
• насадными;
• сборными;
• цельными.

Типы стандартизированных зенкеров

Рабочая часть такого инструмента, как было сказано выше, напоминает сверло, но при этом отличается большим количеством режущих кромок. Зенкер может быть изготовлен из легированных быстрорежущих и инструментальных, а также высоколегированных сталей или твердых сплавов. Режущие кромки зенкеров, изготовленных из инструментальных сталей, затачиваются под углом 45–60°, а выполненных из твердых сплавов – под углом 60–75°.

Параметры режущей части зенкеров

Зенкерами, рабочая часть которых заточена под конус, обрабатывают неглубокие отверстия соответствующей конфигурации. Отличительной особенностью инструментов данного типа является наличие на их плоской передней поверхности прямых зубьев. Количество режущих зубьев на рабочей поверхности инструментов данной категории варьируется от 6 до 12.

На технологическую операцию зенкерования, выполняемую после предварительного сверления отверстий, оставляется припуск 1–3 мм, точная величина которого зависит от диаметра обрабатываемого отверстия и характеристик самой заготовки. Наиболее сложно осуществляется зенкерование отверстий в заготовках, полученных методом литья и ковки. Чтобы инструмент легче заходил в отверстия, выполненные в таких деталях, предварительно выполняют растачивание на глубину 5–10 мм.

Зенкер может также работать в режиме резания, для этого ему сообщают более высокую скорость подачи (в полтора-два раза), чем при обычном рассверливании. Глубина резания, которую способен обеспечить зенкер, составляет примерно половину припуска, оставляемого на диаметр отверстия. При зенкеровании отверстий инструментами из быстрорежущих сталей применяют специальную эмульсию для охлаждения обрабатываемой заготовки и инструмента, при применении твердосплавного зенкера такого охлаждения выполнять не требуется.

Специалисты рекомендуют учитывать, что зенкерование, несмотря на высокую точность, может сопровождаться образованием дефектов различного характера.

Зенкер по металлу

После проведения операции сверления очень часто появляется необходимость повысить качество обработки полученного отверстия. В зависимости от того, какое было сделано отверстие – сквозное или просверлена только часть детали применяется так называемое зенкерование или зенкование. Перевод с немецкого языка этих названий «проходить», «углублять» достаточно точно отражает проделываемую операцию. Зенкерование применяется для механической обработки подготовленных отверстий. Во время этой операции специальными инструментами зенкером или зенковкой производится дополнительное растачивание отверстий с целью повышения качества получаемой поверхности.

Внешне этот инструмент напоминает обыкновенное сверло. Поэтому иногда можно встретить такой термин – зенковочное сверло. Особенности зенкеров по металлу заключаются в наличии большего количества режущих поверхностей. Они выполняются в форме спиральных накладок, режущих кромок или режущих зубьев.

Классификация зенкеров и зенковок

К основным назначениям зенкера относятся:

• подготовка поверхности отверстий перед нарезанием резьбы;
• калибровка отверстий для последующего использования шпилек, болтов или других крепёжных изделий.

Конструкция зенкера по металлу

Операция зенкерования позволяет повысить качество поверхности отверстий до 11, в некоторых случаях до 9 квалитета. Такой уровень точности обработки соответствует шероховатости в 2,5 микрометров. В этом случае устраняются все дефекты, присущие предыдущим операциям: штамповке, литью, сверлению.

Все зенкеры и зенковки делают из быстрорежущей стали. Обычно для них используют легированную сталь (40Х) или углеродистую (Ст45). Чтобы добиться высокого уровня сглаживания и выравнивания (очищения) поверхности отверстия зенкеры имеют несколько режущих кромок.

Классифицируют зенкеры по следующим параметрам:

• точности обработки;
• типу конструкции;
• форме и количеству режущих кромок;
• марке стали, из которой изготовлен инструмент.

По точности обработки все зенкеры подразделяются на две категории:

• зенкер по металлу №1 (используется для подготовительной обработки отверстий перед операцией, так называемого развёртывания);
• зенкер по металлу №2 (применяется для конечной обработки, позволяет получить квалитет точности 11).

По типу конструкции они подразделяются:

• цельные, с коническим хвостовиком;
• цельные насадные;
• цельные хвостовые;
• с пластинами из твёрдого сплава (тип 1);
• насадные с пластинами из твёрдого сплава (тип 2);
• сборные хвостовые с вставленными ножами;
• насадными сборными.

По длине и диаметру зенкер представляет собой аналог спирального сверла. Его рабочая часть состоит из двух составляющих: режущей части и калибрующей. Длина первой части (режущей) зависит от необходимой глубины зенкерования. Вторая часть (калибрующая) представляет собой направляющие вдоль режущей кромки. Их ширина зависит от диаметра обрабатываемого отверстия, то есть от диаметра зенкера и колеблется в интервале от 0,8 до 2,5 миллиметра. Её высота у стандартного зенкера не превышает 0,9 миллиметра.

Конические зенкеры по металлу

Отдельным элементом обработки является зенкование. Их сходство в названии приводит к определённой путанице в понимании сущности этих совершенно различных операций. В процессе зенкерования обрабатывается поверхность подготовленного отверстия на всю его глубину. Зенковка по металлу предполагает обработку только верхней части отверстия. Таким образом, формируются углубления под потайные головки метизов (винтов, болтов, шпилек, заклёпок). Конструктивно зенковка отличается от зенкера формой рабочей части. Она имеет режущие зубья на торце вместе с направляющими цапфами. По форме самой режущей части зенковки изготавливаются трёх видов: конические, цилиндрические и торцовые (ещё их называют цековки).

Виды зенкеров и зенковок:

• Цилиндрические, с диаметром от 10 до 20 мм. Лезвия с напылением из износостойких материалов ГОСТ 12489-71.
• Неделимые конические от 10 до 40 мм. Из легированной стали.
• Целые в виде насадок с поперечником от 32 до 80 мм.
• Конические со специальными пластинами из твердого сплава железа.
• Конические с угловым коэффициентом конуса 60, 90, 120 градусов. Для нанесения фасок под крепёж.
• Округлённая зенковка (цилиндрическая)

Правила проведения зенкерной обработки

Зенкерование является финишной операцией металлообработки. Её производят на следующих станках:

• всех видах сверлильных станков;
• токарных станках;
• расточных станках;
• фрезерных станках (как горизонтальных, так и вертикальных);
• на автоматических линиях, в состав которых входит агрегатные станки;
• станках с числовым программным управлением.

Для получения высокого качества обрабатываемой поверхности, целесообразно соблюдать следующие правила зенкерования металла:

1. Определить требуемый класс точности будущей поверхности.
2. Произвести подбор необходимого инструмента (в зависимости от материала детали).
3. Выбор инструмента по параметрам обрабатываемого отверстия (длины, диаметра, технологических особенностей).
4. Систему крепления зенкера по металлу в применяемом станке.

Этот подбор осуществляется на основании существующих ГОСТ. Для соблюдения технологии обработки необходимо применять эмульсионные охлаждающие составы. Очень часто операцию зенкерования производят перед конечной операцией – развёртыванием. Для этого применяется специальный инструмент, который называется развёртками. В этом случае необходимо выбирать диаметр зенкера меньше и учитывать допустимые припуски на последующую чистовую обработку. Это важно ещё и потому, что допустимые отклонения у зенкера выше, чем у развёртки. Высокие точности обработки требуют учитывать такой фактор, как изнашивание режущих кромок инструмента, что так же сказывается на точности и качестве обработки.

После зенкерования всегда проявляются следующие негативные факторы:

• Возникает увеличенный или уменьшенный поперечник. Это может быть вызвано неправильной заточкой самого инструмента, не точно подобранной скоростью обработки.
• Не полная, то есть частичная обработка отверстия. Такое явление возникает при неправильной фиксации детали или неверном выборе необходимого припуска на зенкеровку.

Если учесть эти недостатки всегда можно получить отверстие высокого квалитета.

Что такое зенкер

Зенкер – насадка режущего типа для обработки/расширений отверстий в металлических изделиях и заготовках. Метод обработки не отличается от принципов сверления, за исключением используемого инструмента. Сам процесс создания отверстий называется зенкерованием. По внешним признакам инструмент схож со сверлом, только на внешней кромке расположены зубья и спиральные канавки.

Применение и назначение

Зенкер используют для расширения диаметра входного отверстия, зачистки поверхности и сглаживания шероховатостей. Использование инструмента необходимо в работе, где важна точность замеров и качество. Зенкер необходим, когда требуется выполнить паз для крепежных элементов. К примеру, шпилек, болтов и шурупов. Инструмент незаменим в металлообрабатывающей промышленности. Выбор инструмента всегда будет зависеть от вида обрабатываемого материала, а также от расположения отверстий.

Виды зенкеров

Зенкеры по геометрической форме подразделяются на: цилиндрические, конические, торцовые. В зависимости от того, какой результат должен получиться, используется соответствующий тип инструмента:

1. • для работы с деталями и формами цилиндрического вида. Имеют разный диаметр и угол наклона. Предназначены для расширения отверстии до 10 мм. С использованием направляющей цапки получаются углубления для крепежей;
2. • для работы с коническими деталями (датчики, клапаны). Обрабатываемые поверхности, как правило, из чугуна и стали;
3. • для обработки торцевой плоскости детали или изделия (приливов, бобышек).

Зенкеры классифицируют по виду конструкции: цельные, сборные, сварные и с наплавными твердосплавными пластинками. По способу крепления: хвостовой и насадной зенкеры.

Зенкерование

Работы выполняются на станках токарных (для получения отверстий с торцевой стороны), сверлильных, фрезерных с ЧПУ и расточных (для изменения размера отверстия). Подбор инструмента производится исходя из месторасположения отверстия и материала, глубины и размера отверстия, способа крепления. Скорость обработки в зенкеровании идентична скорости сверления. Для стали легких видов угол наклона равен 15-20 градусов, для средней легкости сплавов – 8-10 градусов. Высоколегированные стали и чугун обрабатываются поду углом 0-5 градусов, согласно ГОСТ 12479-71.

Использование автоматического оборудования позволяет добиться высокой точности обрабатываемой поверхности. Выполняя работы нужно придерживаться следующих правил безопасности: поверхность зенкера должна быть хорошо заточенной и не иметь заусенцев и трещин. В момент крепления хвостовика нужно обратить внимание на гладкость поверхности в качестве крепежа.

Данная обработка похожа на операцию рассверливания. Только в случае с зенкерованием окончательный вариант выходит более точным, в процессе улучшается чистота поверхности, устраняются любые погрешности. Далее обычно производится развертывание — разновидность чистовой обработки.

Раззенковкой называют вторичную обработку уже готовых отверстий для установки в них головок болтов, заклепок, винтов.

1. • зенкер насадного типа диаметром 25-75 мм, изготавливается по ГОСТ 1249-71;
2. • с пластинами из твердосплавных металлов ГОСТ 12497-41;
3. • цилиндрические ГОСТ 12489-71, диаметр изделия 10-20 мм. А также ГОСТ 2И22-2-80 для выпуска зенкеров с различнми хвостовиками цилиндрической формы;
4. • конические (диаметр 10-40 мм) ТУ 2-035-923-83, ГОСТ 3231-71. Зенкер конический с углами 60,90 и 120 градусов регламентируется ГОСТ 14953-80Е.

Конструкция зенкера

Чем зенкер отличается от зенковки

Зачастую зенкер путают с зенковкой. Зенкер и зенковка – относятся к классу режущих инструментов, с 3-мя и более режущими кромками. Оба инструмента используются для отверстий конической и цилиндрической формы. Но зенкер расширяет отверстие, одновременно с этим шлифует его и подгоняет под заданные параметры. А зенковка только шлифует отверстие от заусенец на этапе финишных работ.

Конусные зенкеры

Зенкер конического типа – самый распространенный и оптимальный режущий инструмент. Рабочий диаметр которого равен 15-75 мм. Предназначен для работ со средним углом наклона и небольших показателем углубления. Изделие имеет несколько сторон с прямыми зубьями с числом режущих кромок от 7-15. Зенкер чаще всего используется на станках с ЧПУ фрезерного или токарного типов.

Заточка зенкера по металлу
