Арматура для СИП: как подобрать комплект для монтажа

Когда требуется подключить новый объект к существующей воздушной линии, заменить старый участок или выполнить ответвление к зданию, основная сложность часто заключается не в самом кабеле, а в правильном подборе комплектующих. На практике удобно заранее изучить enervic.ru/products/, чтобы сопоставить тип линии, конструкцию провода и назначение каждого элемента. Ошибка на этом этапе способна привести к неудобному монтажу, повторным выездам бригады и необходимости переделывать уже выполненную работу.

Почему одной покупки СИП недостаточно

Самонесущий изолированный провод существенно отличается от обычного неизолированного провода не только внешним видом. Для его надежного закрепления и подключения требуется специальная арматура. Она распределяет механическую нагрузку, обеспечивает фиксацию провода на опоре, позволяет выполнять ответвления и соединения.

Представим распространенную ситуацию: к существующей линии необходимо подключить хозяйственную постройку, небольшой производственный объект или участок частного дома. Кабель уже выбран по проекту, длина определена, но на месте выясняется, что для монтажа нужны еще несколько разных элементов.

Обычно приходится решить сразу несколько задач:

закрепить провод на начальной или конечной опоре;
поддержать его на промежуточном участке;
выполнить ответвление;
соединить отдельные отрезки при необходимости;
обеспечить механическую защиту и правильное расположение соединений;
подготовить монтажный инструмент.

Именно поэтому арматуру лучше подбирать не по принципу «какой зажим есть в наличии», а как законченный комплект под конкретную схему.

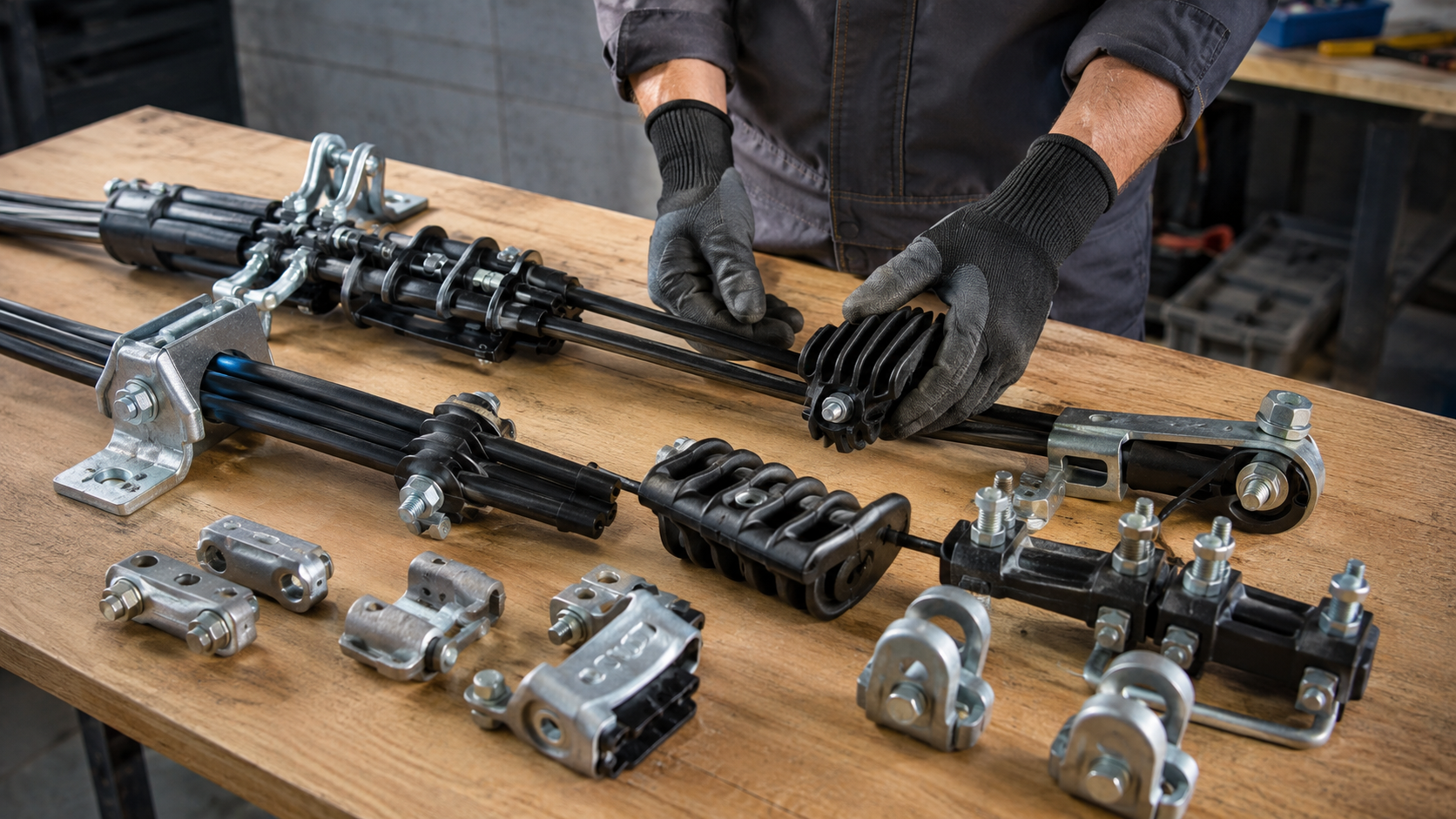

Из чего состоит типовой комплект

Состав набора зависит от конфигурации линии, но основные категории можно разделить по назначению.

Анкерная и поддерживающая арматура

Анкерные элементы используются там, где необходимо надежно зафиксировать провод и передать механическую нагрузку на опору. Поддерживающие решения применяются на участках, где провод должен сохранять заданное положение без создания избыточного натяжения.

На каталожных площадках подобная арматура обычно разделяется по типу СИП. Это важно: конструкция провода и особенности его монтажа определяют совместимость конкретного элемента.

Ответвительная арматура

Ответвительные зажимы нужны, когда от магистральной линии требуется вывести отдельную ветвь. Например, основная воздушная линия проходит вдоль участка, а от нее необходимо запитать расположенное в стороне здание.

Главная практическая ошибка здесь — выбирать зажим только по диаметру или внешнему виду. Нужно учитывать характеристики соединяемых проводников и назначение самого изделия.

Соединительная арматура

Соединительные элементы применяются для надежного соединения проводников. Если предполагается монтаж на действующей инфраструктуре, заранее стоит определить, действительно ли требуется соединение, или правильнее заменить участок целиком. Второй вариант иногда оказывается рациональнее по времени и надежности.

Вспомогательные элементы

К этой группе относятся монтажные ленты, скрепы, рейки и другие детали. На первый взгляд такие детали кажутся второстепенными. На практике именно их отсутствие часто останавливает монтажную бригаду, когда основные зажимы уже доставлены на объект.

Как подобрать арматуру: пошаговый алгоритм

Чтобы не собирать комплект методом проб и ошибок, используйте последовательность из нескольких шагов.

Шаг 1. Определите тип линии

Сначала необходимо понять, с каким проводом предстоит работать. Для низковольтных воздушных линий ассортимент арматуры может быть разделен по типам СИП, поэтому сначала устанавливают соответствие конкретного изделия и провода.

Не стоит ориентироваться только на обозначение «СИП». Важно знать полное исполнение и характеристики кабеля.

Шаг 2. Определите сечение

Следующий параметр — сечение жил. Оно влияет на совместимость зажима или соединителя.

Перед заказом полезно выписать в одну строку:

тип провода;
материал жил;
сечение;
количество проводников;
назначение участка;
способ крепления.

Такой простой список значительно снижает вероятность ошибки.

Шаг 3. Нарисуйте схему участка

Даже элементарный эскиз помогает понять, сколько комплектующих потребуется.

Отметьте на нем:

опоры;
начало и конец линии;
промежуточные точки;
места ответвлений;
точки соединения;
направление отходящих линий.

После этого комплектующие подбираются уже не абстрактно, а под конкретные узлы.

Шаг 4. Разделите комплект по функциям

Удобно составить ведомость из четырех колонок: «место установки», «задача», «тип изделия», «количество».

Узел	Задача	Что подбирается
Начало линии	Зафиксировать провод	Анкерная арматура
Промежуточная опора	Поддержать провод	Поддерживающий элемент
Ответвление	Подключить ветвь	Ответвительный зажим
Соединение	Соединить проводники	Соединительный зажим
Крепление вспомогательных элементов	Монтаж конструкции	Лента, скрепы и другие детали

Сравнение основных решений

Вид арматуры	Основная задача	Где применяется	Что важно проверить
Анкерная	Фиксация и восприятие нагрузки	Начальные, конечные и некоторые угловые участки	Тип СИП, сечение, конструкцию узла
Поддерживающая	Удержание провода	Промежуточные опоры	Тип провода и способ крепления
Ответвительная	Создание ответвления	Подключение дополнительной линии	Параметры магистрали и ответвления
Соединительная	Соединение проводников	При необходимости стыковки	Сечение и материал жил
Вспомогательная	Организация монтажа	Различные узлы	Совместимость с основной арматурой

Что выбрать для конкретной практической задачи

Рассмотрим ситуацию подробнее. Есть воздушная линия низкого напряжения, от которой необходимо выполнить ответвление к новому потребителю.

Неправильный подход выглядит так: сначала купить кабель, затем подобрать первый подходящий зажим, а недостающие детали докупить уже после начала работ.

Правильнее действовать наоборот.

Сначала определяем узел подключения

Нужно установить, где именно будет выполнено ответвление и каким образом ветвь пойдет к потребителю. От этого зависит набор крепежных и соединительных элементов.

Затем проверяем совместимость

Недостаточно, чтобы зажим подходил по внешнему размеру. Необходимо сопоставить его с типом проводника, сечением и назначением узла.

После этого формируем полный комплект

В список включают не только основной зажим, но и необходимые вспомогательные элементы. Если монтаж предполагается выполнять профессиональной бригадой, следует заранее проверить наличие подходящего инструмента.

Отдельное внимание стоит уделить монтажному инструменту: его выбор должен соответствовать конкретным операциям и используемой арматуре.

Чем отличается подбор для воздушной линии и кабельной трассы

Важно не смешивать арматуру для воздушных линий с комплектующими для кабельных систем. Для разных классов напряжения и способов прокладки применяются свои монтажные решения.

Это принципиально разные монтажные задачи.

Параметр	Воздушная линия с СИП	Кабельная линия
Основная нагрузка	Механическое воздействие на провод	Защита и соединение кабеля
Основные комплектующие	Анкерная, поддерживающая, ответвительная арматура	Муфты, наконечники, соединители
Типичный монтажный узел	Опора	Траншея, шкаф, помещение или оборудование
Ключевой критерий	Механическая фиксация и совместимость	Электрическое соединение и герметизация

Поэтому перед покупкой полезно сначала определить не только напряжение, но и саму архитектуру линии.

Пять ошибок, которые обходятся дороже самой арматуры

Покупка «универсального» зажима

Универсальность часто оказывается мнимой. Изделие должно соответствовать конкретному типу проводника и монтажной задаче.

Отсутствие схемы

Без схемы легко забыть один из промежуточных узлов или неправильно рассчитать количество элементов.

Игнорирование сечения

Внешне похожие провода могут иметь разные параметры. Сечение следует проверять по документации на провод, а не определять визуально.

Закупка только основных деталей

Если на объекте нет необходимой мелкой арматуры или инструмента, монтаж придется остановить.

Подбор после начала работ

Самый затратный вариант — обнаружить несовместимость непосредственно на высоте или у действующей опоры. Все основные параметры лучше проверить до выезда.

Как организовать закупку без лишних позиций

Есть простой способ избежать одновременно и дефицита, и ненужного запаса.

Сначала составьте перечень всех монтажных узлов. Затем для каждого узла определите необходимую функцию. После этого сопоставьте функцию с категорией изделия.

Полезно также разделить позиции на три группы:

обязательные — без них конкретный узел невозможно собрать;
вспомогательные — нужны для корректного выполнения монтажа;
резервные — приобретаются в разумном количестве для аварийных ситуаций или будущего обслуживания.

Такой подход особенно удобен при комплектации нескольких однотипных объектов.

На что обратить внимание перед монтажом

Перед началом работ рекомендуется провести финальную проверку.

Чек-лист

Сверить тип провода с выбранной арматурой.
Проверить сечение проводников.
Сопоставить количество элементов со схемой.
Убедиться, что для каждого ответвления предусмотрен соответствующий узел.
Проверить наличие соединительной и вспомогательной арматуры.
Подготовить подходящий монтажный инструмент.
Проверить документацию производителя и требования проекта.
Выполнять работы с соблюдением действующих правил электробезопасности.

Последний пункт особенно важен: монтаж элементов воздушной линии нельзя рассматривать как обычную механическую сборку. Работы с электроустановками должны выполняться квалифицированным персоналом в соответствии с проектом и требованиями безопасности.

Когда стоит расширить поиск за пределы обычной арматуры

Иногда задача оказывается шире стандартного подключения. Например, необходимо повысить надежность линии, защитить оборудование от перенапряжений, организовать освещение или решить проблему качества электроэнергии.

В таком случае имеет смысл рассматривать не отдельный зажим, а комплекс оборудования для конкретной инженерной задачи: устройства защиты, комплектующие для сетей освещения, оборудование для повышения качества электроэнергии, кабельно-проводниковую продукцию и другие решения.

Итог: сначала схема, потом каталог

Главный принцип грамотной комплектации воздушной линии прост: арматуру выбирают не по названию детали, а по функции конкретного монтажного узла.

Если нужно подключить новый объект к СИП, последовательность действий выглядит так:

определить тип и параметры провода;
нарисовать схему линии;
отметить точки крепления, ответвления и соединения;
подобрать арматуру для каждого узла;
проверить совместимость изделий;
добавить вспомогательные элементы и инструмент;
только после этого формировать заказ.

Такой порядок экономит время, помогает избежать повторных закупок и делает монтаж предсказуемым. Для специалиста это означает меньше простоев на объекте, а для владельца линии — более понятную и управляемую организацию работ. Именно поэтому хороший каталог стоит воспринимать не как перечень отдельных товаров, а как инструмент для решения конкретной инженерной задачи.
