Двухроторные насосы НВД: принцип работы и выбор

Двухроторные насосы: как решить задачу быстрой откачки

Во многих производственных процессах вакуум нужен не сам по себе, а как средство решения вполне конкретной задачи: быстро удалить воздух из рабочей камеры, снизить давление в технологическом сосуде или обеспечить стабильные условия для последующей обработки материала. Именно поэтому при проектировании вакуумной системы важно смотреть не только на предельное давление, но и на скорость откачки, совместимость с рабочей средой и режим эксплуатации. В этом классе оборудования двухроторные насосы типа Рутс представляют собой интересное решение для задач, где требуется перемещать большие объемы газа с высокой производительностью.

Главная практическая особенность такой техники заключается в том, что она способна быстро откачивать газ в определенном диапазоне давлений. При этом оборудование не требует подачи масла непосредственно в роторную камеру. Поэтому его удобно использовать там, где важны чистота откачиваемой среды и отсутствие контакта газа со смазочным материалом.

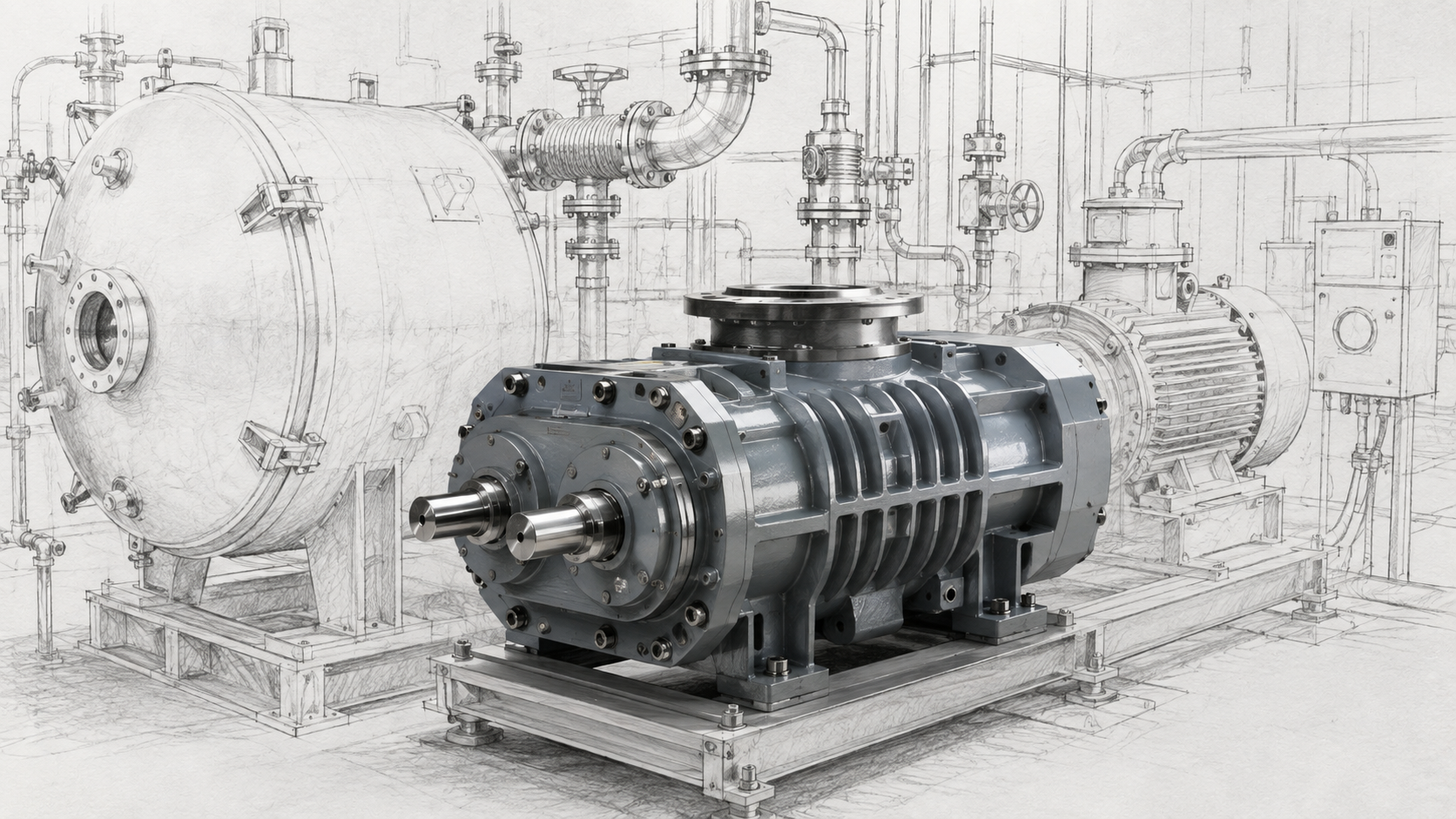

Как устроены двухроторные насосы

Принцип действия достаточно легко представить даже без специальной подготовки. Внутри герметичного корпуса расположены два одинаковых ротора. Они вращаются навстречу друг другу, сохраняя между собой и стенками корпуса небольшой постоянный зазор.

При вращении между поверхностями роторов и корпусом образуются рабочие объемы. Газ захватывается со стороны входного патрубка, перемещается вдоль камеры и выводится через выход. Синхронизация вращения обеспечивается передачей, благодаря чему роторы не соприкасаются.

Такая конструкция имеет несколько важных последствий:

в рабочей камере отсутствует необходимость в непосредственной подаче масла;
газ перемещается равномерно, без резких циклов всасывания и выброса;
конструкция рассчитана на высокую скорость вращения;
оборудование способно обеспечивать значительную производительность при сравнительно компактной рабочей камере.

Именно геометрия роторов определяет рабочие характеристики двухроторных насосов. Чем больше объем газа необходимо переместить за единицу времени, тем выше требования к размерам, приводу, системе охлаждения и другим элементам установки.

Почему между роторами нет контакта

Новичку часто кажется, что два вращающихся элемента должны соприкасаться для перемещения газа. В конструкции Рутс это не требуется. Роторы синхронизированы механически, а между их профилями оставляется расчетный зазор.

Благодаря этому снижается механический износ рабочих поверхностей. Основные подшипники расположены в опорных частях конструкции, а привод соединяется с насосом через муфту. Такое решение позволяет компенсировать температурные изменения и сохранить необходимую геометрию механизма.

Для чего применяют двухроторные насосы

Практическая ценность оборудования особенно заметна там, где необходимо быстро откачать большие объемы газа. Типичная ситуация: есть герметичная камера или технологическая емкость, которую требуется перевести от атмосферного давления к рабочему вакууму. Если использовать только небольшой насос, процесс может занимать слишком много времени. Вакуумная система с правильно подобранным агрегатом Рутс позволяет существенно увеличить производительность откачки.

Оборудование этого типа применяется в различных промышленных направлениях, включая:

машиностроение и обработку материалов;
металлургию;
химическое производство;
пищевую промышленность;
производство электрооборудования;
деревообрабатывающую промышленность;
вакуумное напыление;
научно-исследовательские установки.

При этом важно понимать: двухроторный насос не обязательно является самостоятельным решением для всей вакуумной системы. Во многих задачах он работает совместно с форвакуумным оборудованием. Конкретная схема зависит от требуемого давления, объема камеры, газовой нагрузки и режима эксплуатации.

Простой пример из производства

Предположим, необходимо регулярно откачивать крупную герметичную камеру. При небольшом объеме камеры подойдет один тип оборудования, но при увеличении ее размеров время откачки начинает заметно расти.

В такой ситуации ошибка заключается в выборе насоса только по максимальному вакууму. Даже если агрегат способен достичь требуемого давления, он может делать это слишком долго. Для производственного процесса это означает снижение производительности всей линии.

Правильнее сначала определить объем камеры и требуемое время откачки, а затем подобрать производительность оборудования с учетом реальных потерь в трубопроводах, соединениях и других элементах системы.

Как выбрать оборудование без лишней переплаты

Для выбора двухроторных насосов недостаточно посмотреть на одну цифру в каталоге. Необходимо сопоставить несколько параметров.

Критерий	Что нужно определить	Почему это важно
Объем камеры	Размер откачиваемого пространства	Влияет на необходимую производительность
Рабочее давление	Требуемый диапазон вакуума	Определяет тип и схему оборудования
Скорость откачки	Допустимое время достижения рабочего давления	Влияет на производительность процесса
Состав газа	Воздух, пары, технологические газы	Определяет совместимость оборудования со средой
Наличие влаги и загрязнений	Допустимое количество примесей	Влияет на надежность и срок службы
Режим эксплуатации	Постоянная или периодическая работа	Определяет требования к конструкции и обслуживанию

На какие характеристики смотреть в первую очередь

У моделей НВД представлены разные значения быстроты действия. В линейке оборудования встречаются модели с различной производительностью, поэтому конкретные параметры необходимо сопоставлять с условиями предполагаемой эксплуатации.

Перед покупкой двухроторного насоса желательно подготовить исходные данные:

объем вакуумируемой камеры;
начальное и требуемое давление;
допустимое время откачки;
состав и температуру газа;
наличие постоянного газового потока или натекания;
режим работы оборудования;
параметры электросети и место установки.

Чем точнее эти данные, тем меньше вероятность купить чрезмерно производительное оборудование или, наоборот, получить систему, которая будет постоянно работать на пределе возможностей.

Сухая роторная камера и рабочая жидкость: где здесь противоречие?

В описании оборудования можно встретить указание на отсутствие масла в сжимаемом газе и одновременно требования по контролю уровня рабочей жидкости. Эти понятия не следует смешивать.

В роторной камере масло не используется для смазки рабочих поверхностей роторов. Однако отдельные механические элементы насоса требуют рабочей жидкости. Она находится в соответствующей части корпуса и контролируется через предусмотренные элементы контроля.

Для пользователя это означает простое правило: отсутствие масла в рабочем газовом тракте не означает полного отказа от контроля масла в самом агрегате.

Что важно при эксплуатации

Даже качественные двухроторные насосы требуют соблюдения условий, для которых они рассчитаны. Перед запуском оборудования необходимо учитывать температуру окружающей среды, характеристики откачиваемой среды и требования производителя к монтажу и эксплуатации.

Перед запуском проверьте

надежность крепления агрегата;
состояние соединений вакуумной линии;
отсутствие механических загрязнений в откачиваемом тракте;
уровень рабочей жидкости;
состояние электродвигателя и электропитания;
наличие нормального заземления;
достаточность свободного пространства для обслуживания.

Отдельное внимание следует уделять газу. Оборудование предназначено для определенных неагрессивных, нетоксичных и пожаро-взрывобезопасных сред. Нельзя автоматически считать любой промышленный газ подходящим для такого насоса.

Обслуживание: лучше контролировать регулярно, чем ремонтировать аварийно

Одно из преимуществ конструкции двухроторных насосов — сравнительно небольшая потребность в регулярном обслуживании. Но это не означает, что оборудование можно установить и полностью забыть о нем.

Необходимо периодически контролировать крепеж, уровень рабочей жидкости, состояние соединений и чистоту наружных поверхностей. Периодичность обслуживания зависит от режима эксплуатации и требований конкретной модели.

Практическое правило для оператора

Не стоит ждать появления постороннего шума, перегрева или заметного падения производительности. Если параметры вакуума начали меняться, сначала проверяют всю систему: герметичность соединений, состояние трубопроводов, фильтров, клапанов и камеры. Только после этого имеет смысл делать вывод о неисправности самого насоса.

Двухроторный насос или другой тип вакуумного оборудования?

Универсального насоса для всех задач не существует. Пластинчато-роторные модели, винтовые сухие агрегаты, мембранные, водокольцевые и другие конструкции имеют собственные области применения.

Двухроторный насос особенно интересен в ситуации, когда приоритетом является высокая скорость перемещения значительных объемов газа. Если же требуется работа с большим количеством влаги, агрессивными парами или специфическими химическими средами, выбор необходимо делать уже с учетом особенностей конкретного процесса.

Тип насоса	Основное преимущество	Когда стоит рассматривать
Роторный насос Рутс	Высокая скорость откачки	Большие объемы газа и производственные вакуумные системы
Пластинчато-роторный	Хорошая способность создавать глубокий вакуум	Задачи, где важен низкий уровень давления
Мембранный	Простота и отсутствие масла в рабочей камере	Лабораторные и сравнительно небольшие установки
Водокольцевой	Работа с определенными влажными газовыми потоками	Технологические процессы с повышенной влажностью
Винтовой сухой	Чистая откачка и универсальность	Процессы с повышенными требованиями к чистоте

Именно поэтому двухроторных насосов нельзя выбирать только по принципу «чем больше производительность, тем лучше». Более производительный агрегат может оказаться неоправданно дорогим, потребовать иной конфигурации системы или работать далеко от оптимального режима.

Главный принцип правильного выбора

Хорошая вакуумная система начинается не с покупки самого мощного оборудования, а с расчета задачи. Нужно знать, какой объем газа требуется удалить, до какого давления, за какое время и при каких условиях.

Если эти параметры определены заранее, подобрать двухроторный насос значительно проще. В линейке НВД существуют исполнения с разной производительностью, поэтому оборудование можно соотнести с конкретной технологической задачей, а не приобретать запас мощности без необходимости.

В итоге двухроторных насосов тип Рутс остается востребованным решением именно там, где от вакуумной системы требуется сочетание высокой производительности, равномерной откачки и стабильной работы. А грамотный подбор, правильный монтаж и регулярный контроль позволяют использовать возможности оборудования максимально эффективно и без лишних эксплуатационных затрат.
