Как сделать самодельный, ручной бур для скважины своими руками

Чтобы обеспечить надлежащий уровень комфорта на даче, необходимо побеспокоиться о наличии системы водоснабжения, будь то скважина или колодец. Необходимо подготовить соответствующее оборудование. Рассмотрим, какие существуют виды буров для скважин и как их правильно соорудить своими руками.

Конструкция ручного бура на воду

Нужно учитывать характер грунта в вашей местности. Самая простая конструкция – шнековая. Она состоит из спирали, которая является буровым элементом, и ручки.

Конструкция должна иметь:

• Режущий элемент.
• Штангу.
• Ручку.

В зависимости от конструкции его комплектация может незначительно отличаться.

Разъемная буровая труба

Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:

1. Резьбовое соединение муфтой. Следует на каждой трубе нарезать наружную резьбу. Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор.
2. Соединение гайкой и болтом. К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет.
3. Крепление муфты. Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.

Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.

Виды буров для грунта

Три наиболее распространенные:

1. Спиральный.
2. Ложковый.
3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

• Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
• Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
• Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

• Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

• Вполне реально изготовить своими руками.
• В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
• Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

• Нужен помощник.
• Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

• Мягкой.
• Вязкой.
• Твердой.
• С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

• Используется для земли разного состава.
• Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

• Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
• Необходима бурильная система (тренога).
• Без помощи никак не обойтись.

Инструменты и материалы

В зависимости от типа изготовления самодельной бурильной конструкции может понадобиться следующее:

• Стальной прут.
• Металлическая труба. Диаметр выбирается индивидуально.
• Муфта, чтобы соединить штангу.
• Дисковая пила для изготовления резцов.
• Стальная толстую полоса, чтобы сформировать винт.
• Тросик.
• Металлический лист и прочее.

• Болгарка.
• Сварочный аппарат.
• Тиски.
• Молоток.
• Перфоратор.
• Дрель.
• Защитная маска.
• Круг по металлу и прочее.

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

1. Спиральный.
2. Ложковый.
3. Ударный.

Спиральный

Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:

• Трубу заданной длины с толстой стенкой.
• Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.

Процесс сборки выглядит так:

• Нижнюю часть трубы необходимо заострить.
• Прикладываете к ней заостренный наконечник и привариваете его.
• Берете диск от пилы и разрезаете его пополам.
• Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
• Сверху приваривается муфта и соединяется со следующей штангой.

Ложковый

• Трубу с толстыми стенками.
• Сварочный аппарат.

При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.

Совет! Перед началом изготовления самоделки предварительно рекомендуется закалить режущую кромку.

Ударный

Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.

В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.

Важно! Нижнюю часть лучше закалить. Это существенно, так как она подвергается серьезным нагрузкам. Помимо закалки, выполняется заточка для формирования зубцов.

Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

1. Насколько глубокая она будет?
2. Какой характер грунта: известняк, глина, щебень, скала или прочее?
3. Необходим ли механический агрегат или будет использоваться простой ручной?
4. Присутствуют ли в почве корни?

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Совет! Самодельный бур будет полезен в хозяйстве постоянно. Им можно изготавливать небольшие лунки, например под фундамент забора, установки лавочки, стола на улице и прочее. Поэтому его можно назвать универсальным.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Совет! Оптимальным будет выбор в пользу бензопилы «Урал» и «Дружба». Их моторы имеют низкие обороты, но они достаточно мощные.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин. В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Полезное видео

Выбираем, конструируем и модернизируем ручной бур. Личный опыт

Выбираете энергоэффективные решения?

Обратите внимание на геотермальные тепловые насосы FORUMHOUSE

Геотермальный тепловой насос EU (старт/стоп)

Геотермальный тепловой насос IQ (псевдоинвертор)

Геотермальный тепловой насос IQ (инвертор)

Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.

Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:

1. Для каких целей и работ он вам нужен;
2. Какой тип грунта предстоит бурить на участке.

Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.

На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е. земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.

Пользователь нашего портала предлагает следующую механическую конструкцию самодельного бура. Как он сделан, хорошо видно на данном фото.

Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.

Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».

Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).

Почва на участке форумчанина такая:

• 0.7-0.8 м – «плодородка»;
• 0.2-0.4 м – известняковый камень крупной фракции;
• далее слой мергеля (жёлтого, в мелкую крошку известняка).

В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.

Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.

Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.

Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.

В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.

Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.

Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.

Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый — экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.

Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.

Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.

Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.

По радиусу круга был сделан разрез.

Далее ВячеславK вварил в лопасть штырь, который он завёл в трубу. Труба также приваривается к лопасти.

В результате получилось вот такое буровое устройство.

В ходе работы выявили и устранили такие недостатки:

1. Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.

1. При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.

1. Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND.

Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.

Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.

ВячеславK сделал так:

От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.

Вырезал и заточил ножи.

Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.

Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.

С помощью газового ключа ВячеславK вывернул ножи под углом.

Собрал и сварил всю конструкцию.

Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK заточил обломок, как показано на следующем фото.

Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.

Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.

На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.

Я сделал земляной бур, применив в качестве накопителя грунта обычную кастрюлю. Таким инструментом я делал уширение на глубине в 2.5 м.

Снизу кастрюли сделаны стопоры, которые упираются в грунт. При бурении расширения кастрюля стоит на месте, это увеличивает эффективность работы, т.к. не тратятся силы на проворачивание самого землеприёмника. При вращении рукоятки, идя по валу с резьбой, раскрываются лопасти, которые срезают грунт. После того, как кастрюля заполняется, ручка землебура крутится в обратную сторону, лопасти складываются, и бур поднимается на поверхность. За 4-5 подъёмов шурф с уширением полностью разбуривается.

Стоит учесть, что сделать такой инструмент сложнее, чем обычный – потребуется сварочный аппарат и токарный станок.

Конструкция получилась удачной и востребованной. Используя данный принцип, форумчане делают свои устройства с двумя лопатками, которые чаще всего работают в паре с мотобурами.

Ручное бурение или как быстро заработать геморрой

В продолжение своей кривой линейки геологических постов, хочу написать про ручное бурение. А вы ни разу не задумывались ага, сто раз, как бурят геологоразведочные скважины там, куда нереально или не рентабельно загонять буровую установку? Ведь заказчик не снимает задачу дать геологию в проблемных местах.Например, сегодня мне предстояло бурить в болоте, на тропинке между жд и садовым участком и в овраге, у ручья.

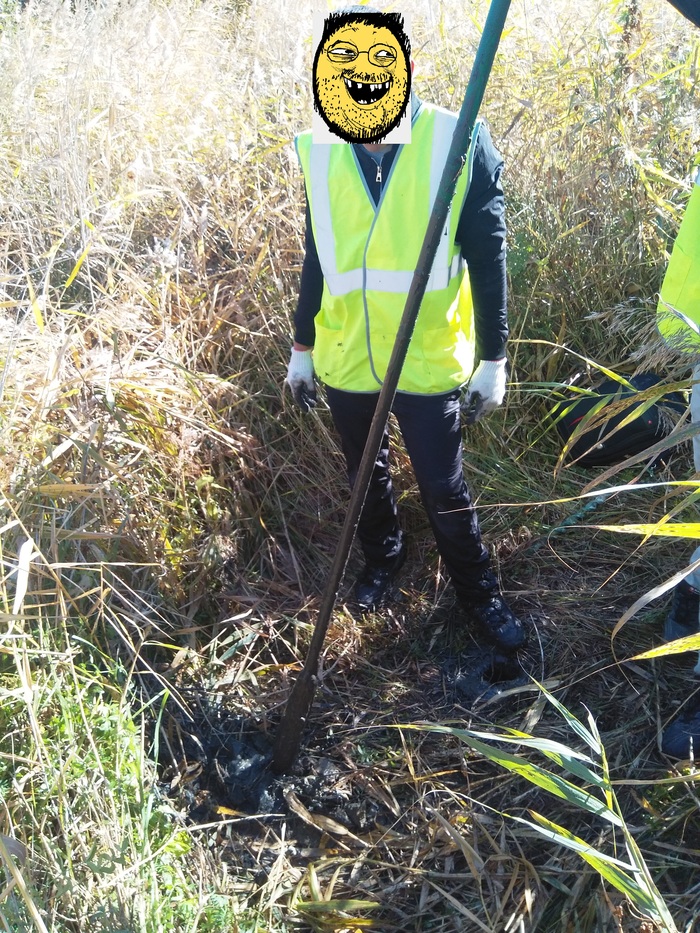

В таких случаях в бой вступает «бур геолога» еще его иногда называют «мечта геолога», представляет он собой небольшой шнек (змеевик) диаметром 4см и длиной 30см, который накручивается на штанги и еще специальным пробоотборником дроч та еще, но у меня он где то потерялся и крутится это дело воротком. Буровую заменяют два крепких и выносливых «помбура».

Все что требуется это давить и крутить, потом тащить наверх, чистить змеевик и опять давить и крутить. Работа тяжелая, к концу дня болит спина, руки, ноги и вообще все что может болеть, но это у меня, а ребята привыкшие к физическому труду, особо не пострадали. За день подобным образом мы набурили 20 метров (5м х 4) и прошли 7 км.

Материал получается, конечно, не сильно информативный, но вполне достаточный для построения геологических разрезов.

Отдельно извиняюсь за криво прифотошопленные лица, но я геолог а не программист.

Найдены возможные дубликаты

Ручное бурение или как быстро заработать геморрой

По заголовку можно счесть, что бурили вы не землю 🙂

Я б не стал спорить с ТС, ведь он настоящий геолог.

Доктор, а откуда у вас такие картинки?:)

А что. Ну скажи что?

А в исполнительной смете напишут, что колонковое, диаметром до 160

С обсадкой до забоя

и 27 монолитов на метр

монолиты не по госту будут, ГГЭ заругает.

И цементацией затрубного пространства ))

ТС, а что за разрезы в итоге получаются?

И что разведывали скважинами, глубиной 4 м?

В подобных условиях работал, только это были геохимические пробы, глубиной 2.5-3.0 метра скважины. За день бригадой из 4 рабочих 25-30 проб отбиралось (одна проба — одна скважина). Подход- отход около 10-12 км.

разрезы для инженерной геологии, пробы нужны максимум для физических характеристик, иногда описания достаточно. Вы 90м в день бурили в ручную?

Хз, я не подчитывал длину общую. Максимально было около 35 проб в день. Самая жесть была когда камней много попадалось (на фоне общего болотисто-торфяного почвенного слоя и сильноизменененных андезитов ниже). Приходилось перебуривать.

проходка в данном случае — ножками, по болотам и оврагам

Участвовал однажды в этом процессе, только мы пробы стаканом отбирали (собственно, и углублялись тоже). Занятное дело, но только на разик и при хорошей погоде 🙂

а нечто подобное нельзя использовать?

Бурил я и таким, он тяжелый, при заклинах рвет руки, впятером уматывались. Это эффективно если бурить нужно глубиной не более 1м и если не далеко нести. Основная сложность (80%) тащить колонну наверх, грунт слипается со стенками, получается эффект поршня, мотобур тяжелый, с ним не вытянешь колонну 5 метров, а снимать его и одевать ворот это лишний гемор + тащи его и бензин по оврагам и болотам километрами. Короче нет замены ручному буру

есть же малогабаритные буровые, почему не ими?

посмотрите вес такой буровой, ее так просто не потаскаешь по оврагам и болотам + инструмент тяжелее и топливо нужно. А тут прыгнул в легковушку, взял 5 штанг и змеевик и погнал. Таскать ручной бур втроем намного проще чем малогабаритку

Программист и фотошоп? Где связь? Чтобы уметь рисовать нужно быть программистом?

это была отсылка к «популярному» выражению «это фотошоп, меня не обманешь я программист

Случаи из практики 94

Мужчина 33 года:

— Вы когда-нибудь видели человека, который сумел просадить в никуда сто тридцать миллионов всего за два недели?

— Честно говоря, не припомню такого.

— Тогда вам повезло со мной познакомиться, — усмехнулся клиент. – Наверное я поставил мировой рекорд по разбазариванию денег. Собственно говоря, я и разбогател-то внезапно.

— Вроде того, — хмыкнул мужчина, совсем не похожий на того, кто совсем недавно сорил деньгами. По его одежде я бы сказала, что передо мной сидел какой-нибудь программист или менеджер среднего звена. Впрочем, кое-что выбивалось из общей картины, а именно сильный загар на руках и шее. – Вообще, я большую часть своей жизни проработал продавцом в книжном магазине и не думал о том, что смогу выбиться из общей массы. Но пару лет назад объявился отец, ушедший от нас, когда мне было всего пять.

— Он оказался богат и неожиданно умер?

— А вы никому не расскажете о нашем разговоре?

— Только если вы не убили его ради денег, — совершенно спокойно ответила я.

— К счастью, до этого не дошло, — не задумываясь сказал Владислав. – Ему диагностировали рак в терминальной стадии и при этом у него не осталось ни одного официального наследника, кроме меня. Он рассказал о том, что уехал на Север чтобы заработать денег, но нашел там другую женщину. Спустя пять лет они разошлись, а он открыл бизнес и сумел раскрутиться. Собственно говоря, он попросил, чтобы я продолжил его дело.

— А чем он занимался?

— Бурением и геологоразведкой – то есть всем тем, в чем я ничегошеньки не понимаю. Компания оказалась очень большой – чего только стоит парк спецтехники, стоимость которого мне даже трудно подсчитать.

— И что вы сделали с новообретенным состоянием?

— Первой моей мыслью было продать контору и махнуть куда-нибудь заграницу чтобы пожить в свое удовольствие. Но потом я решил, что нужно придумать как сохранить бизнес и вдарился в изучение финансов и специфики основной деятельности. Я буквально оброс бумажками и обязанностями. Многомиллионные контракты, бизнес-встречи, десятки посетителей, а от количества звонков и задач у меня начала лопаться голова…

— В таких случаях обычно нанимают специального человека.

— В том то и была моя ошибка, — грустно опустив голову, произнес он. – У того, с кем я вышел на связь имелась безупречная репутация и огромный послужной список. Мне к тому времени уже настолько осточертело самому продираться через все эти финансовые моменты, что я с радостью передал все Виктору и махнул отдыхать. Пару недель я шиковал как король и не думал ни о чем, кроме развлечений. Но все оказалось не так просто как мне казалось…

— Нанятый специалист оказался мошенником?

— Трудно сказать, но факт в том, что по приезду обратно в Питер на большей части счетов компании не осталось ни копейки, а мой управляющий бесследно исчез. Главбух сказала, что Виктор потратил большую часть средств на приобретение нескольких земельных участков в Ленобласти и двух производственных зданий в черте города, после чего пропал и перестал отвечать на звонки.

— Фирме наступил конец?

— Я думал, что так, но Светлана, мой главбух, оказалась очень предприимчивой и деятельной женщиной. Она сумела продать часть наших активов и закрыть кассовый разрыв, так что мы без особых проблем дожили до момента оплаты по ряду выполненных контрактов. Когда она вытащила нас из кризиса я даже в шутку сказал, что готов жениться на ней…

— Но теперь вы боитесь сделать хоть какой-то шаг, опасаясь, что это приведет к очередному краху?

— Это мягко сказано! – неожиданно тонким голосом проговорил Владислав. – Еще месяц назад я продавал сказки для детей, а теперь вынужден управлять штатом в тысячу человек. Как мне быть? Что делать? Может стоит бросить все и продать контору кому-нибудь?

— Разве вы так и не собирались поступить в самом начале? Что вас остановило? Просьба отца?

— Не знаю, наверно хотел попробовать каково это – быть успешным бизнесменом. Мы с отцом не были особо близки, и я, если честно, долго винил его в том, что матери приходилось, не щадя себя работать чтобы прокормить нас со сводной сестрой. Но после того, как он снова появился, то мама призналась, что это на его деньги она дала нам обоим образование. Как я мог после этого отказать ему?

— Так может вы продолжите бороться? Вы еще пока молоды и вполне способны освоить новую для себя роль. Главное – заручиться поддержкой более опытных людей и дать себе время.

— Да где же их взять, этих опытных людей.

— Вы же сами говорили про своего бухгалтера, которая вытащила вашу фирму из кризиса. Может стоит повысить ее в должности и дать больше полномочий?

— Светлане? – задумчиво переспросил он, после чего его лицо просветлело, и он с жаром воскликнул. – Да это же прекрасная мысль! Она чуть старше меня, довольно представительная, знает специфику бизнеса и самое главное – ей небезразличная судьба компании. Хм… А может мне и в самом деле жениться на ней?

Бур для скважины своими руками. Чертежи и инструкции

Бурение скважины для полива огорода или иных нужд на дачном участке сезонного типа можно выполнить своими руками. Для этих целей достаточно пробиться до водоносного пласта, который залегает на небольшой глубине (бурение на «песок»), главное, чтобы в почве не находились слои скальных пород.

Как бурить скважины?

Проход к залегающему на мелководье водоносному слою можно выполнить своими руками применяя один из трех видов бурения:

1. ручное;
2. ударно-канатное;
3. ударное.

Ручное бурение скважин

При неиспользовании дополнительного оборудования, буровой треноги (вышки) и системы блоков пробурить «колодец» можно на глубину до 20 м.

Технология бурения:

• На выбранном участке для прохода устанавливается тренога. Высота вышки должна быть выше на 1 -2 м, длина секции буровой штанги.
• Лопатой делается углубление на один-два штыка для центрирования и направления прохода режущей кромки бура.
• Для заглубления бура на глубине более одного метра вам понадобится помощь напарника. Одному человеку не по силам дальше выполнять бурение под сваи.
• При возникновении трудностей с выемкой бура из отверстия необходимо провернуть его в обратную сторону бурения на 2 – 3 оборота и извлечь его.
• Через каждые 500 мм заглубления необходимо извлекать бур и очищать от грунта.
• Процесс бурения повторяется, пока рукоятка бурильной установки не достигнет уровня земли.
• Бурильная штанга достается вместе с буром и удлиняется дополнительной секцией.
• Все операции повторяются, пока не пробьетесь до водоносного слоя. Это определяется по виду извлекаемой почвы.
• После достижения пласта с водой нужно продолжить бурение до твердого (водоупорного) слоя. Это позволит заполнить скважину максимальным объемом воды
• Откачивание воды, содержащей грунт, можно осуществлять при помощи насоса ручного или погруженного типа.
• Откачав 3 – 4 ведра мутной воды должна появиться чистая. Если не пошла прозрачная вода, то необходимо увеличить глубину выработки на 1,5 – 2 метра.

Инструменты:

• тренога;
• бур;
• шланги для откачки воды;
• составная бурильная штанга;
• насос или помпа.

Ударно-канатное бурение

Скважина, выполненная этим способом бурения, обладает длительным сроком эксплуатации от 80 лет и больше, увеличенным запасом и притоком воды. Процесс работы заключается в разрушении и измельчении породы по замкнутому циклу специальным ударником.

Процесс бурения:

1. Буровая установка размещается над точкой для заглубления забивного стакана (скат, буровое долото).
2. Выполняется направляющее углубление для прохода ската.
3. Пробивку первого метра скважины можно выполнить вручную.
4. Далее устанавливается направляющая, в виде стальной трубы большего диаметра, чем диаметр стакана.
5. Сброс ската в трубу осуществляется путем освобождения лебедки при ударе грунт разрушается и измельчается, тем самым наполняя стакан. Наличие специального клапана препятствует высыпанию грунта из снаряда.
6. После чего происходит подъем стакана и выемка разбитой почвы.
7. Цикл повторяется опять, пока дойдете до водоносного слоя.

Такой способ бурения трудоемок и длится по времени до нескольких недель. Поэтому его лучше применять для выполнения скважин на таких видах грунта:

• глина;
• на суглинках;
• на мягкой (обводненной) почве;

Ударное бурение

Принцип ударного прохода как ударно-канатного. Отличие в том, что долота для бурения находятся в забое и удар осуществляется по ним при помощи ударника. Таким способом можно проходить глубины больше 100 м.

Бурение можно осуществлять на многих видах грунтов:

1. мягкая земля – применяется клинообразное долото;
2. вязкий грунт – долото двутавровой формы;
3. твердые породы – крестовая форма долота;
4. валуны – пирамидальная форма долота.

Как происходит бурение:

• устанавливается буровая установка;
• в забой заводится долото, подобранное под определенный грунт;
• спускается снаряд, масса от 500 до 2500 кг, с высоты от 300 до 1000 мм;
• после удара грунт раскалывается, долото зарывается в почву;
• снаряд поднимается и цикл повторяется;
• частота цикла – 45 – 60 ударов/мин.;
• после прохождения каждых 200 – 600 мм долото извлекается из забоя и очищается от земли.

Как изготовить бур для скважин своими руками

Для бурения скважины в мягких породах и на небольшой глубине бур можно изготовить самостоятельно. Он будет вполне пригодным для этой операции, и вы можете сэкономить денежные средства

Изготовление бура из дисков

Для самостоятельного изготовления бура из дисков необходимо иметь навыки и опыт в сварочном слесарном деле.

Конструкция:

1. режущая часть (диски);
2. составная штанга;
3. рукоять.

Этапы изготовления:

• Стальной прокат длиной 70 мм с одной стороны затачивается под пику. Диаметр прута подбирается под диаметр трубы (штанга).
• С другого конца нужно снять фаску под сварку. Получаем наконечник бура.
• К штанге приварить наконечник. Сварной шов зачистить.
• Металлический диск, диаметр 150 – 200 мм толщина 2 – 3 мм, разрезается пополам.
• Хорошо заточить. Заточка влияет на способность бура врезаться в почву.
• Полудиск приварить к трубе под углом в 20° на расстоянии 50 мм от края наконечника относительно горизонтальной плоскости.
• Полученные режущие кромки приваривать напротив друг друга.
• Угол между двумя ножами должен составлять 30°.
• На противоположном конце штанги предусмотреть соединение со следующим коленом или ручкой. Можно закрепить при помощи накладок и болтового крепежа.

Инструменты и материалы

Для изготовления бура вам понадобиться:

1. сварочный аппарат и электроды;
2. труба;
3. круглые диски;
4. болгарка;
5. стальной прокат

Альтернативный вариант бура

По конструкции такой же, как и предыдущий бур. Съемные ножи позволяют выполнять проход разной ширины.

Технология производства:

• Из листовой стали вырезать круглые заготовки необходимого размера.
• По центру сделать отверстие на 1 – 2 мм больше диаметра проката.
• Из трубы вырезать втулки длиной 40- 60 мм, просверлить отверстия с противоположных сторон и нарезать резьбу под болты для крепления.
• Болгаркой на заготовках для ножей сделать надрезы и придать им форму винта.
• Ножи заточить под углом 60°.
• Ножи приварить к втулкам напротив друг друга.
• В штанге выполнить отверстия с резьбой под крепление ножей.
• Концу штанги со сторону режущей части можно придать заостренный вид под углом 30° или приварить к нему сверло.

Изготовление ложкового бура

Предназначен бур для работы на сыпучих грунтах. Конструкция очень проста и его изготовление в домашних условия не вызовет затруднений.

Процесс изготовления:

1. Кусок листовой стали сворачиваем в цилиндр нужного диаметра и формируем головку бура. Длина головку – 700 мм.
2. В боковом основании выполняем прямоугольный или спиралевидный вырез, ширина 5 – 7 мм длина 300 – 350 мм от края.
3. Внутри головки грунт держится за счет уплотнения и прилипания. Для песчаной почвы вырез делается уже.
4. С противоположной стороны начала прорези приваривается конусная насадка.
5. К насадке приваривается штанга.
6. Со стороны прорези приваривается сверло. Ось сверла должна быть смещена на 10 -15 мм относительно оси штанги.

Какой бур лучше?

Буры для бурения скважин бывают двух видов: спиральный (дисковый, шнековый) и ложковый. Каждый из типов имеет свои достоинства и недостатки и применяются для определенного типа грунта.

Спиральный бур – преимущества и недостатки

Универсальность спирального типа позволяет применять его не только для обустройства скважин, но и для других садовых и строительных работ.

Преимущества:

• Широкая область применения. Используется при возведении заборов, свайных фундаментов, посадке растений и т. д.
• Быстрое и легкое врезание в грунт.
• На малых глубинах почва автоматически изымается из скважины по шнеку бура.
• Простота изготовления своими руками.

Недостатки:

• Для выемки грунта необходимо разбирать штангу.
• Не подходит для сыпучих и скальных пород.
• Малая глубина прохода.
• Приходиться часто очищать от выработанной почвы.

Ложковый бур – стоит ли выбрать его?

Преимущества ложкового бура перед остальными типами ручных буров оправдывают его использование.

• Применяется для сыпучих почв.
• Выработка грунта осуществляется нижней и боковой кромкой бура.
• Ширина прохода больше диаметра бура, что облегчает его изъятие из скважины.
• Вращать бур можно не только вручную, но и дрелью или перфоратором.
• Самая простая конструкция и способ изготовления.

Материалы и инструменты для создания бура

Материалы и инструменты для любых ручных буров одинаковые, за исключением нескольких отличий:

• листовая сталь;
• труба;
• прокат;
• сварка;
• болгарка;
• напилник;
• электроды.

Где купить и расчетная стоимость

Все материалы можно приобрести на рынке, в строительном магазине или найти у себя на участке.

Приведем ниже ориентировочные цены на покупные материалы:

• стальной лист (2х1250х2500) – 1800 руб.
• труба – от 30 до 50 руб/п. м.
• электроды – от 80 до 120 руб/кг.

Самодельный бур для скважины на воду

Сконструировать бур для скважины своими руками по плечу любому домашнему мастеру. Однако, здесь требуются не только навыки обращения с инструментарием и желание. Следует предварительно выбрать наиболее подходящую для вашего участка технику бурения, и, исходя из этого, остановиться на одном из вариантов ручного бурового устройства. Об особенностях и нюансах изготовления различных модификаций буров в домашних условиях пойдёт речь в данной статье.

1. Особенности ручного бурения
2. Изготовление ударного бура
3. Штанга
4. Желонка
5. Изготовление спирального винтового бура
6. Шнек
7. Особенность
8. Изготовление ложкового бура
9. Полезные рекомендации специалистов

Особенности ручного бурения

Обустройство глубинных скважин на загородном участке не всегда бывает целесообразным. Во многих случаях, когда грунтовые воды находятся сравнительно недалеко от поверхности, обеспечить снабжение водой жилого дома или дачного надела можно самостоятельно.

Подобный вариант позволяет сэкономить на привлечении к работе профессиональных бурильщиков со спецтехникой. Неглубокую водоносную скважину вполне можно пробурить своими руками. Всего лишь понадобится сконструировать самодельный бур для бурения скважин.

Следует учитывать, что не всегда имеется возможность пробуриться самому без обращения к специалистам, даже при относительно неглубоком залегании воды. Если между поверхностью и водоносным слоем располагается скальная порода, каменистая прослойка, или спрессованный гравийно-глинистый конгломерат, то пробуриться сквозь такой пласт ручным приспособлением будет проблематично, либо вообще невозможно.

Здесь потребуется тяжёлая буровая техника с механическим приводом.

Но, если вы счастливый обладатель участка с мягким или сыпучим грунтом, есть резон обустроить водозабор самостоятельно. Существует несколько основных технологий бурения, для которых используются и различные устройства:

• Ударная. Бур заглубляется в почву посредством падения с некоторой высоты, либо путём его забивания массивным молотом.
• Шнековая. Буровая штанга имеет на конце спиралевидный шнек, уходящий в землю при вращении.
• Роторная. В данном случае используется вращение штанги с одновременной размывкой грунта подаваемого в скважину водного раствора.

Роторная буровая установка весьма сложна по своему устройству и принципу действия. Для её работы необходимы узлы и агрегаты, которые невозможно сделать самостоятельно – насосы, помпы, вертлюги и т.д. Поэтому собрать подобное устройство будет весьма затруднительно рядовому домовладельцу. Гораздо проще создать буры для скважин на воду, действующие по ударному или вращательно-роторному принципу.

Изготовление ударного бура

Прежде, как сделать бур для скважины своими руками, следует внимательно ознакомиться с принципами ударной технологии. Существует два варианта рабочего приспособления:

• Забивная штанга с копьеобразным остриём. Используется для устройства абиссинских скважин.
• Пустотелое долото-желонка, изготовляемое из массивного обрезка трубы.

Принцип действия этих устройств также различен. Забивная штанга углубляется в грунт посредством вертикальных ударов по её верхней оконечности молотом-копром, либо просто массивной кувалдой. Долото само выступает в качестве ударного механизма. Оно поднимается на определённую высоту, после чего сбрасывается вниз. Для удобства использования ударных приспособлений, их размещают на станине в виде треноги или прямоугольника.

Штанга

Станина изготовляется из металлических труб или уголков. Рекомендуемая высота конструкции должна быть не менее 3-4м, чтобы молот или долото в свободном падении могли набрать достаточную для заглубления скорость. Детали станины скрепляются посредством электросварки, либо на болтовом соединении. Первый вариант проще, но после окончания бурения конструкцию придётся разрезать на части.

Это не имеет особого значения, если вы в дальнейшем не собираетесь использовать данное буровое устройство. Если же предполагаете и в дальше применять данный механизм, то лучше, затратив чуть больше времени и сил, соединить элементы станины болтами. Разборный вариант позволит осуществлять транспортировку бурового приспособления, а также упростит его хранение.

Вверху станины крепим блоки, через которые будут переброшены тросы. Этими тросами подымается вверх ударная деталь создаваемой буровой установки – молот-копр или долото. Подъём осуществляется либо непосредственно руками, либо с помощью ворота. Последний вариант лучше использовать, когда масса ударной детали очень высока, и поднимать её руками затруднительно.

Далее приступаем к изготовлению ударного элемента. Для забивки абиссинской скважины это может быть просто массивный кусок металла, подвешиваемый на станину при посредстве блочной системы. Он действует по принципу молота: падая с высоты, бьёт по верхушке забиваемой штанги, углубляя её в почву. Желонка сама выступает и как ударный элемент, и как заглубляемая деталь станка.

Желонка

Для изготовления желонки потребуется отрезок тяжёлой трубы диаметром 10-12см и длиной до 1,5м. Масса заготовки должна быть приблизительно 50-80кг. Такой вес позволит без труда подымать долото при помощи мускульной силы одного-двух человек. И в то же время долото получается достаточно массивным, чтобы при падении с высоты 3-4м заглубляться в грунт.

Изготовление спирального винтового бура

Для шнекового бурения используются буры, снабжённые винтообразной спиралью. Заглубление таких устройств в землю производится не при помощи ударов, а вращением вокруг своей оси. Сделать самодельный бур для скважины своими руками подобной конструкции немного сложнее, чем долото-желонку. Однако, при желании создать такое приспособление вполне возможно.

Основу шнекового бура составляет стальная 32-50мм труба. К нижнему торцу трубы привариваются заточенные ножи, вырезанные из твёрдой стали. Для них отлично подойдёт кусок старой рессоры. Длина выступающих частей ножей должна равняться диаметру шнека, либо незначительно превышать его. С помощью ножей, при вращении бура, плотные слои почвы разрыхляются, а после удаляются наверх при помощи витков спирального шнека.

Изготовление шнека – самый трудоёмкий и сложный процесс в изготовлении шнекового бура своими руками. Его лепестки вырезаются из стального листа толщиной 5-6мм. Первым шагом производим разметку заготовки. Циркулем рисуем на листе круг необходимого размера. Диаметр этого круга должен равняться диаметру скважины. Затем внутри него чертим ещё один круг, поменьше: диаметр внутреннего круга равен диаметру трубы, взятой за основу бурильного механизма.

Следующим шагом, при помощи автогена вырезаем оба круга. В результате должна получиться заготовка в виде бублика. Разрезаем один край этого «бублика», и разгибаем края разреза под углом 25-40 о относительно друг друга. Это будет первый виток шнековой спирали бурильного устройства.

Надеваем полученную заготовку на трубу-основу и привариваем. Таким же способом изготавливаем ещё один виток шнека, надеваем на трубу выше первого витка, стыкуя их друг с другом. Количество витков зависит от высоты бурового приспособления, и может составлять от 2 до десятка и более.

Наиболее простой способ заглубления шнекового бура – мускульной силой человека. Для этого к верхушке трубы с приваренными спиралевидными лепестками прикрепляют рычаги из двух обрезков труб длиной от полуметра, до полутора метров. Чем больше длина и диаметр бура, тем длиннее следует быть и рычагам. Закрепляют их с помощью сварки, болтов или шпоночным способом.

Особенность

Особенность шнекового бурения состоит в необходимости регулярного подъёма бура для удаления разрыхлённого грунта. При большой глубине скважины, и значительной массе бура, произвести такую операцию руками бывает затруднительно. Для облегчения задачи опять-таки потребуется станина с подъёмным приспособлением – блоками и воротом. Если имеется такая возможность, можно для подъёма приспособить и электрическую лебёдку.

Изготовление ложкового бура

Для устройства водоносной скважины в мягком или сыпучем грунте отлично подойдёт другой вариант вращательного бурового приспособления – бур-ложка. Он позволяет быстро выбирать грунт, потому что разрыхление почвы производится не только его нижней оконечностью, но и боковинами. Для самостоятельного изготовления такого устройства понадобится толстостенная стальная труба длиной около полуметра.

В трубе делается вертикальный разрез, от одного конца до другого. Нижний торец трубы слегка загибается кувалдой вовнутрь, чтобы получилась черпающая ложка – одна сторона торца загнута сильнее другой. Затем простукиваем трубу кувалдой вдоль продольного разреза, чтобы один край разреза выступал наружу. Все выступающие, они же режущие, части заготовки затачиваются болгаркой. К верхнему торцу бура прикрепляется штанга, приводящая его во вращение.

Важный нюанс – прикрепляется штанга не по центральной оси, а со смещением в 1-2см.

Это необходимо, чтобы позволить боковой кромке захватывать грунт. Срезанная почва накапливается внутри бура, и удаляется при вынимании из скважины. Снизу к буру обычно приваривают толстое сверло – оно служит для центровки направления заглубления в землю.

Полезные рекомендации специалистов

Если глубина залегания воды превышает длину бура, то удлинить его можно методом стыковки сверху ещё одной трубы. Состыковать их можно резьбовой муфтой, либо сварочным соединением. При использовании труб небольшого диаметра допускается применить болты или шплинты. Однако, такое соединение не слишком надёжное, и при большом вращательном усилии болт может срезаться, и штанги рассоединятся. Достать оставшийся в скважине бур бывает весьма проблематично.

Прежде, чем приниматься за конструирование устройства, рекомендуется составить чертёж бура для скважины. Это даст возможность иметь перед собой наглядный образец того, что должно выйти в итоге. Попытки создать буровой механизм методом «научного тыка» для некоторых домашних мастеров более увлекателен, но отнимает чересчур много времени и сил.

Более лёгкий ручной вариант устройства скважины – при помощи долота-желонки. Подъём и сброс ударного инструмента требует меньшего приложения сил, нежели вращение заглублённого бура. Кроме того, ударным методом можно вести бурение даже одному человеку. Правда, такой способ весьма долог, и работы могут затянуться на несколько дней.

Если шнековый бур не удаётся самостоятельно поднять из скважины, можно облегчить задачу, соорудив приспособление для рычага. Например, поставив рядом бочку, и перекинуть через неё брусок. Один край бруска привязать к буру, а к другому краю приложить физическое усилие.

После окончания работ буры не следует разбирать или выбрасывать – с его помощью можно будет позднее делать ямы под заборные столбы, свайный фундамент и т.д.

Создание ручного бура своими руками

Сделать ручной бур для земли своими руками – задача не из легких. Устройство должно быть не только идентичным внешне, но и в полной мере выполнять свои функциональные обязанности. Если действовать в строгом соответствии с технологией, воссоздать бур-проходчик станет вполне реальным. Самое главное – не торопиться и не бояться исправлять ошибки, если таковые имеют место быть.

Преимущества самодельных и покупных моделей

На сегодняшний день существует немало готовых заводских предложений, среди которых вполне можно найти подходящее. Люди же упрямо продолжают изготавливать ручной бур своими руками. Однако прежде чем совершать выбор в пользу того или иного варианта, нужно хорошо взвесить все «за» и «против».

Для изготовления ручного бура не нужно затрачивать много финансовых средств

В пользу приобретения готового бура говорят:

1. Скорость совершения сделки. Нет абсолютно никакого промедления – покупка может быть сделана сразу же. Достаточно просто добраться до соответствующего магазина.
2. Отсутствие физических затрат. Все, что потребуется от покупателя, – просто принести ложковый бур домой. А если учесть, что весит он совсем немного, то тратить силы почти не придется.
3. Лояльная цена. Стоит устройство совсем недорого, иногда даже дешевле самодельного. Именно этот фактор зачастую и является решающим в пользу совершения покупки.

А для того чтобы сделать бур, придется потратить время, средства и даже приобрести новые навыки.

Однако и такая кропотливая работа имеет свой ряд положительных черт:

1. Возможность получить бур нестандартных габаритов.
2. Отсутствие необходимости тратить время на посещение магазинов.
3. При должной подготовке можно создать бур самой витиеватой конструкции, какие сложно найти в свободной продаже.

Какой вариант развития событий предпочесть – личный выбор каждого человека. Если принято решение проводить работы самостоятельно, важно оценить собственные силы и понять, посильная задача поставлена или нет.

Принцип действия бура

Условно все буры можно разделить на две категории: ручные и механические. Первые из них имеют достаточно предсказуемый механизм действия: бур ставится на землю и приводится в движение монотонными поворотами рукояти. Рассчитано такое устройство на высверливание шурфов небольшой глубины.

Механический бур – более «прогрессивное» устройство, посредством которого можно бурить целые скважины.

Работает он по следующей схеме:

• Запуск механизма;
• Прогревание двигателя на холостых оборотах (от 3 до 5 минут);
• Нажатие кнопки, приводящей в движение шнековый механизм;
• Проведение работ;
• Остановка механизма путем нажатия соответствующей кнопки (шнек продолжает инерционно крутиться еще несколько минут).

В современных вариантах бензобура существуют специальные режимы аварийной остановки, срабатывающие при столкновении шнека с твердыми слоями почвы и т. д.

Этапы изготовления своими руками

Буры редко изготавливаются от скуки, зачастую об их необходимости задумываются при выполнении конкретных задач: монтаж столбов, заборов или колодца. Резоннее всего будет предусмотреть сразу несколько насадок, которые можно будет менять.

Работу нужно организовать по следующему принципу:

1. Подготовка материалов. Самодельный садовый бур зачастую выполняется из того, что есть под рукой: отреза трубы, каркаса, на который крепится штанга, и т. д. Все эти материалы отлично подойдут для реализации плана, однако здесь есть одно условие – они должны быть исключительно в хорошем состоянии, ведь на бур постоянно будет совершаться механическое воздействие.
2. Проработка эскиза. Чертежи с четкими линиями и точными размерами здесь будут ни к чему. Однако видеть перед собой конечный результат нужно обязательно, особенно если реализовать предстоит механический инструмент: гидробур, ковшебур, велобуран и т. д.
3. Изготовление шнека. Самостоятельно выточить лопасти бура сложно для человека без специфических навыков. Процесс лучше доверить токарю или можно в качестве альтернативы сделать шнек из диска для пилы-болгарки.
4. Реализация ручки. Лучше всего выбирать телескопический вариант, который можно удлинить. Он поможет варьировать глубину бурения. Для этих целей внутрь трубы-ручки монтируется аналогичная, но только меньшего диаметра. Фиксироваться такое приспособление может с помощью специального краника – заглушки, работающей по принципу хомута.
5. Сбор всех деталей воедино. Самый приятный процесс, на который уходит меньше всего времени. Лучше делать конструкцию разъемной, что при необходимости позволит быстро менять комплектующие.

Металл для изготовления ручного бура можно купить в строительном магазине

Бур для земли изготавливается вручную всего за пару часов. Иногда его используют единожды, реже – на постоянной основе. Для второго варианта важно учитывать некоторый запас прочности, позволяющий буру прослужить намного дольше.

Долговечность самодельного инструмента

Изготовление буров в домашних условиях может осуществляться различными способами, однако практически ни один частник не даст гарантии на свою работу. Это объясняется тем, что инструмент выполняется на основе материалов, уже побывавших в эксплуатации.

Для того чтобы продлить срок эксплуатации, нужно:

1. Обеспечить правильное хранение. Любой металл боится воды, поэтому нужно постараться, чтобы он хранился в теплом и сухом месте.
2. Чистить инструмент после проведения работ. Шнек обязательно нужно очищать от грунта, всегда налипающего во время работы. Спиральный, дисковый или рамочный инструмент или ложка для гидробурения лучше дополнительно прочистить щеткой.
3. Исключение чрезмерных нагрузок. Желонка и забурник имеют определенный предел механического воздействия, который категорически не рекомендуется переходить. В противном случае шнек быстро затупится или, что более вероятно, просто сломается.

При грамотном подходе к эксплуатации буроям работает без сбоев несколько десятков лет. Что примечательно, чем чаще он используется, тем лучше сохранятся.

При долговременном хранении без эксплуатации элементы все равно постепенно начинают покрываться коррозией.

Рекомендации по выбору

Имея базовые представления о том, как работает бур и где он будет использоваться, потенциальный владелец должен самостоятельно подобрать оптимальный вариант.

В учет берутся основные критерии:

• Собственные возможности;
• Планируемый объем работ;
• Нужно использовать машинку или ручной агрегат;
• Наличие/отсутствие технических навыков.

Сделать буровой инструмент горизонтального или вертикального типа самому не составит особого труда для рядового геолога, плотника или автомеханика. Главное – приобрести базовые навыки работы с металлом, сделать соответствующий эскиз и придерживаться технологии. Времени на реализацию уйдет немного – до нескольких часов. Однако существуют случаи, когда готовый инструмент проще купить.
