Как правильно выбрать кабель ВВГ?

Кабель ВВГ – кабель силовой, предназначен для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1 кВ. Применяется для прокладки в сухих и влажных помещениях на специальных кабельных эстакадах, в блоках, щитах. Для кабеля ВВГ промышленного применения установлены ГОСТ жесткие требования по конструкционным, электрическим и механическим параметрам.

Желаете  <купить кабель ВВГ>, чтоб он был качественным и выпущенным по ГОСТ 16442-80? ООО «ТОРИМЭКС ПЛЮС» — крупнейший поставщик кабельной продукции в Беларуси.

Компания специализируется на продаже кабеля и справляется с этим на отлично:

• на складе ассортимент более чем из 3 000 наименований,
• выполняется любой заказ в любом объеме,
• в продаже исключительно продукция, что прошла производственный контроль на заводе силами независимых экспертов и полностью соответствует всем ГОСТам и ТУ
• для абсолютного контроля продукции на предприятии функционирует собственная техническая лаборатория, укомплектованная самым современным оборудованием

Кабель ВВГ остается самым популярным для выполнения электромонтажных работ, прокладки сетей электроснабжения в жилых, административных, промышленных и других зданиях, что следует из ряда преимуществ:

• большой ряд сечений (вплоть до 240 мм2), что позволяет подключать мощное оборудование;
• медная токоведущая жила, что позволяет использовать кабель в жилых помещениях;
• наличие марок, имеющих повышенную огнестойкость, пожарную безопасность;
• удобство при монтаже за счет использования многопроволочных токоведущих жил.

Доступные методы контроля качества кабеля силового ВВГ

Эти способы проконтролировать продукцию не строго соответствуют ГОСТ, но позволяют заключить предварительные выводы о ее качестве, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуально

Что можно проверить:

• количество жил,
• расцветка жил,
• количество проволок в жиле,
• целостность изоляции и оболочки
• легкость разделения изоляции и оболочки без повреждений.

Конструкционные размеры

Измеряются с помощью подходящих инструментов толщина изоляции и оболочки.

Измерение диаметра проволок d_пр и расчет по нему сечения жилы (по формуле ниже) не является строгим методом контроля, но отклонение рассчитанного сечения  более 10% от номинального — сигнал для сомнений в качестве.

 0,785d_пр² N

 N – число проволок в жиле

Подтверждением соответствия сечения является электрическое сопротивление.

Электрическое сопротивление токопроводящих жил

Измерить сопротивление омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитать на длину 1км.

Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза.

Особое внимание следует уделять хорошему контакту с измерительными проводами.

Испытание на навивание после выдержки при пониженной температуре

При наличии большой морозильной камеры бытового холодильника с температурой до минус 15⁰С можно проверить качество оболочки кабеля с наружным диаметром до 20 мм.

Для этого отрезок кабеля длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 45 мин, после чего вынимают из камеры и за время не более 5 мин проводят навивание на цилиндр (барабан) полным витком сначала в одном направлении, потом в противоположном.

Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл.

Диаметр цилиндра (барабана) должен составлять:

15 (D_н + d) ±5% ,

где D_н – наружный диаметр кабеля в мм (для плоского толщина по оболочке),

d – диаметр любой из основных изолированных жил в мм.

Качественная оболочка при этом не должна иметь трещин и разрывов.

Расчет нагрузки на кабель

Долговечность и надежность электроснабжения зависят от правильного подбора сечения.

• Если оно будет недостаточным, то это приведет к постоянную нагреву, разрушению изоляционного слоя и короткому замыканию, что может закончиться пожаром и другими нештатными ситуациями, необходимость прокладывать новые кабели.
• При чрезмерном запасе стоимость работ будет повышена из-за высокой цены кабеля ВВГ, где основную долю формирует медь, из которой выполнена жила.

Расчет максимальной нагрузки ВВГ кабеля

Если в планах использование кабеля в типовой квартире или загородном жилом доме, где в качестве электрооборудования есть только стандартный набор в виде освещения, холодильника, телевизора, компьютера и так далее, то можно ограничиться следующими видами сечений при условии однофазной сети с напряжением в 220В:

• сечение 1.5 мм2 – суммарная мощность в пределах 3,3 кВт;
• сечение 2,5 мм2 – суммарная мощность в пределах 4,5 кВт;
• сечение 4 мм2 – суммарная мощность в пределах 6 кВт.

Стандартно для разводки в типовой квартире можно ограничиться только ВВГ с сечением на уровне 2,5 мм2 при условии, что вся потенциальная нагрузка будет равномерно распределена между каждой из фаз, а в квартирах нет очень мощного оборудования типа (электроплит, электронагревателей, иной подобной техники). Иначе возможно частое выбивание из-за перегрузки защитных автоматических выключателей либо выхода из строя.

Для прокладки сетей освещения, особенно, если оно основано на энергоэффективных люминесцентных или светодиодных светильника, будет достаточно нагрузки ВВГ 1,5 мм.

Для более мощных приборов потребления необходимо подключать кабель ВВГ с сечением в 2,5 и 6 квадратных миллиметров, чтобы обеспечить их стабильную работу.

Особенности подбора сечения кабеля

При подборе сечения учитываются:

• тип электросети;
• суммарная потребляемая мощность;
• характер нагрузки.

Влияние типа электрической сети связано с тем, что суммарная потенциально возможная мощности, при которой ВВГ 1.5 нагрузку выдержит, зависит от силы тока, а не непосредственно мощности.

Для ориентира можно считать, что медный провод с сечением 1 мм2 может выдержать ток в пределах 10 Ампер, что усреднено равно мощности около 2 кВт для однофазной сети с напряжением в 220 вольт.

Для трехфазной сети этот параметр уже будет значительно больше, из-за разделения силы тока по нескольким проводникам.

Существует много справочных таблиц, что указывают, какое сечение жилы необходимо для конкретной нагрузки на электросеть, но большинство электриков используют простую формулу расчета:

сечение медного шнура в 1 кв. мм. способно пропустить сквозь себя 10 Ампер или 2,2 киловатт (мощность равная 10А х 220В).

Таким образом, можно посчитать, что нагрузка, допустим, в 8 кВт – это 36А.

То есть для аналогичного объема тока достаточно изделия с размером в 4 кв. мм.

Однако эта формула подходит в том случае, если сечение не выше 6 кв. мм.

Для больших значений стоит пользоваться специальным таблицами из справочной литературы.

При подсчете круглой жилы следует использовать следующую формулу:

S = π × r2 .

Радиус замеряется штангенциркулем или микрометром.

Когда в жиле несколько проволок, то размер приравнивается к сумме сечений этих проволочек.

Требования к электрокабелю для электропроводки в квартире

Для проводки сети в квартире или доме надо выбирать непосредственно электрокабель, у которого трехжильный проводник.

Проводка в квартире, доме обязательно должна предусматривать заземление.

Если оно отсутствует, но планируется замена электропроводки в квартире, то все равно выбирайте трехжильный проводник и заизолируйте его.

Для проводки в квартире, доме стоит выбирать медные кабеля, ведь алюминиевый вариант запрещен по правилам безопасности в таких случаях.

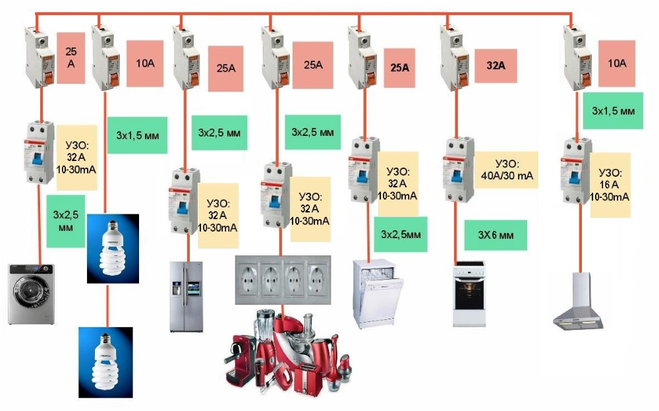

Чтобы выбрать провод для проводки в квартире, следует тоже учитывать сечение. Расчеты приблизительно такие же, как и выше.

Как правило, для освещения выбирают провода 1,5 кв. мм, а для розеток 2,5 кв. мм, для остальных электроприборов – от 4 кв. мм.

Для домашней проводки в квартире стоит выбрать марку провода ВВГ, ВВГнг или NYM, а в банях и саунах – термостойкие провода типа РКГМ, на улице – СИП.
