Как сделать импульсный паяльник своими руками?

Импульсный паяльник своими руками

В первую очередь необходимо обратить внимание на очень важный момент — импульсный паяльник нельзя использовать для пайки низковольтных микросхем, имеющих МОП структуру, а также боящихся статики элементов, поскольку они могут выйти из строя.

Отличия от обычного паяльника

У импульсного паяльника основные отличия от обычного заключаются в следующем:

• в качестве нагревательного элемента выступает вторичная обмотка трансформатора (собственно, это и есть причина, ограничивающая применение данного типа паяльников при пайке некоторых видов электронного оборудования);
• быстрый нагрев жала до рабочей температуры;
• низкая потребляемая мощность;
• возможность управлять мощностью (у некоторых моделей).

Делаем самодельный электропаяльник импульсного типа

Для изготовления импульсного паяльника своими руками есть две мотивационные причины:

• низкое качество заполонившей наш рынок китайской продукции;
• высокая стоимость паяльников таких известных брендов как: Blp, Ersa, HS, Intertool, Multisprint и т.д.

Сделать самодельный паяльник пистолет импульсного типа не так сложно, как может показаться. В качестве примера рассмотрим три варианта, начнем с самого простого.

Инструкция по изготовлению простейшего паяльника импульсного типа.

На рисунке ниже показана схема импульсного паяльника из маломощного трансформатора. К первичной обмотке подключается источник питания, к вторичной жало паяльника и лампа индикации работы. Простота исполнения обеспечивает высокую надежность, такому паяльнику нестрашны броски напряжения.

Схема простейшего паяльника

Такую реализацию имеют многие отечественные модели паяльников, например: Зубр, Сигма (Sigma) и Светозар. Как видите, все очень просто, нам понадобится только немного изменить обычный силовой трансформатор, который можно снять со старой электротехники. В первую очередь необходимо разобрать трансформатор и снять обмотку. Старайтесь делать это аккуратно, поскольку провод первичной обмотки нам еще пригодится.

Фото разобранного трансформатора

Уменьшаем размер катушки (чтобы поместилась вторичная обмотка)

Фото трансформатора с уменьшеной катушкой

При помощи специального станка или вручную наматываем первичную обмотку, она должна содержать 1300 витков (можно использовать смотанный провод). Вторичную обмотку делаем из одного витка медной шины (в нашем случае 7х3 мм).

Один виток медной шины

Для изоляции вторичной обмотки можно использовать термоусадку или стеклоткань.

Фото вторичной обмотки изолированной стеклотканью

После того как трансформатор собран, можно приступить к изготовлению рукояти. Ее можно сделать из любого диэлектрика (в нашем случае использовалось дерево). Форма также непринципиальна, главное, чтобы она была удобной.

Видео: Импульсный паяльник своими руками.

Из медной проволоки диаметром 2-3 мм делаем жало и прикрепляем его на концы медной шины.

Фотография закрепленного жала

В результате мы получаем импульсный паяльник, надежность которого не уступает продукции Эпси, Toolex, Topex, ZD и других известных производителей, правда, в нашей модели отсутствует регулятор мощности.

Изображение готового паяльника

Перечислим основные материалы, которые нам понадобились для изготовления паяльника:

• силовой трансформатор;
• медная шина;
• медная проволока для жала;
• материал для рукояти.

Как видите, можно использовать практически подручные материалы, соответственно, собрать паяльник импульсного типа обойдется значительно дешевле, чем купить готовые модели NG, PK-SC, Rexant или RT, не говоря уже о профессиональных инструментах Weller и Stern.

Правда, у данной реализации есть серьезный недостаток – высокая потребляемая мощность. Поэтому рассмотрим более элегантные решения, позволяющие справиться с этой проблемой, в частности, изготовление импульсного паяльника на базе адаптера для галогенных ламп или из энергосберегающей лампы.

Стандартный адаптер необходимо незначительно переделать, а именно, добавить одну обмотку, на приведенной ниже схеме она обозначена 4.

Схема типичного адаптера

Обмотку можно сделать из одного-двух витков оплетки, снятой со стандартного телевизионного кабеля. Поскольку намотать ее, не разбирая трансформатор, будет проблематично, выпаиваем его.

Фото частично разобранного трансформатора

После добавления обмотки трансформатор устанавливается на место, а ее концы припаиваются к жалу.

Установка в корпус

В нашем случае использовался корпус и жало от сломанного паяльника неизвестного китайского производителя. В результате мы получаем паяльник с небольшой потребляемой мощностью. Единственный недостаток такого паяльника – нельзя регулировать мощность, но учитывая себестоимость, он — неплохая альтернатива Sting, Sturm и другим паяльникам известных брендов.

Паяльник на базе энергосберегающей лампы

Устройство, представляющее собой энергосберегающую лампу, — это практически готовый импульсный блок питания, и на его базе не составит труда сделать паяльник. Для этого потребуется внести в схему незначительные изменения.

Схема с указанием деталей, которые необходимо удалить

В качестве примере приведена схема энергосберегающей лампы на 25Вт, выпускаемая под брендом Vitoone.

Когда удалены все отмеченные красным элементы, необходимо точки А и А` соединить перемычкой (это как раз те места, к которым подключается колба лампы). После этого необходимо домотать на трансформатор дополнительную обмотку, данный процесс практически ничем не отличается от переделки адаптера.

В некоторых моделях ламп размеры трансформатора не позволят домотать дополнительную обмотку, в этом случае выйти из затруднительного положения можно, используя дополнительный трансформатор, места подключения его первичной обмотки отмечены красными линиями.

Схема с указанием места подключения дополнительного трансформатора

Заметим, такой паяльник будет малогабаритный и легкий.

Чтобы вы смогли убедиться, в том, что сделать паяльник дешевле, чем приобрести его, приведем обзор стоимости в различных городах России и СНГ.

Обзор цен

При составлении таблицы рассматривались розничные цены на относительно недорогой паяльник Weller 8100 UC, стоимость моделей неизвестных китайских производителей не учитывалась, как и цена доставки.

Город	Стоимость, USD	Город	Стоимость, USD
Днепропетровск	от 24,8	СПб	от 24
Донецк	от 24,8	Минск	от 26
Краснодар	от 25,4	Москва	от 24

Как видно из таблицы, цена на этот электрический импульсный паяльник в различных городах России и стран СНГ не сильно различается, такой результат объясняется большим количеством магазинов, торгующих через интернет.

Поделки своими руками для автолюбителей

Отличный, импульсный паяльник своими руками.

Давно хотел себе сделать импульсный паяльник, чтобы разогревался за считанные секунды, да ещё, чтобы он был и универсальным, то есть его можно было подключать в автомобиле, от зарядного устройства или другого блок питания.

Этот паяльник я сделал на основе трансформатора, то есть первичная обмотка, которая имеет 12 витков, а концы вторичной обмотки являются нагревательным элементом, то есть попросту жалом паяльника.

Итак, что нам потребуется для изготовления этого паяльника.

Медный провод толщиной 2 мм, ферритовый сердечник, 2 резистора на 10 килоом, 2 резистора на 470 ом, 2 полевых транзистора IRFZ44, 2 выпрямительных диодов 1N4007, конденсатор на 22 нф, дроссель 47 мкгн, подходящий разъём, болт и гайка.

Начинаем изготовления паяльника конечно же с трансформатора, на ферритовом кольцеобразном сердечнике наматываем 12 витков медным проводом толщиной 2 мм.

•
•

Концы обмотки оставляем сантиметра по 2 и хорошо зачищаем.
Полевые транзисторы в данной схеме желательно поставить на теплоотводы, в моем случаи теплоотводы являются как бы скелетом схемы.

Далее припаиваем остальные детали схемы.

К получившейся конструкции припаиваем конденсатор и выводы обмотки трансформатора.

Находим место под кнопку включения и под разъем, и припаиваем их.

Введите электронную почту и получайте письма с новыми поделками.

Кнопку включения нужно использовать без фиксации, то есть когда кнопка нажата — паяльник работает, кнопку бросаем — паяльник остывает.

Далее, находим приблизительно центр обмотки нашего трансформатора и припаиваем к нему дроссель.

•
•

Затем нам нужно сделать вторичную обмотку из проволоки тоже двухмиллиметровой, делаем 2 вывода.

Концы нужно будет зачистить от лака, а с другой стороны делаем кольца под болт.

Берём болт, просовываем одну из проволок, затем шайбу, изоляционное кольцо. Потом просовываем болт в трансформатор и с другой стороны делаем то же самое, стягиваем всё гайкой.

Затем нам понадобится простая скрепка, которую нужно обрезать и придать форму жала.

Эту скрепку через клеммники прикручиваем к выводам, получается отличное жало.

Паяльник практически готов, теперь можно его и испытать.

Подключать паяльник можно от любого блок питания, но стоит учитывать, что чем выше будет напряжение, тем быстрее будет разогрев жала.

Кстати этот паяльник не только можно подключать от блока питания, а можно сделать чтобы он работал и от аккумулятора, то есть набрать из аккумуляторов приблизительно 9 — 12 вольт и смело подключать к ним паяльник.

Паять им одно удовольствие, разогревается за считанные секунды, также и остывает. Осталось только подумать из чего сделать корпус, хотя паять можно и так, но с корпусом конечно же будет выглядеть красивей).
Всем доброго дня и хорошего настроения.

Импульсный паяльник своими руками: отличия от обычного

Во многих магазинах сегодня можно приобрести паяльник за разумные деньги. Да и собрать такое устройство можно своими руками из деталей, имеющихся в доме практически у всех. Но всегда интереснее сделать что-то самому, чем покупать готовое. В данной статье рассмотрим, что же такое импульсный паяльник, отличия от обычного и как его проще всего сделать своими руками.

• Импульсный паяльник: устройство прибора
• Паяльник своими руками: простые схемы сборки
  • «Момент» из лампы-экономки
  • Из китайского трансформатора

Импульсный паяльник: устройство прибора

Импульсный паяльник необходим для монтажа (демонтажа) элементов электротехнических и электронных изделий. Нагревательным элементом является жало, которое изготовлено из медной проволоки (диаметр 1−3 мм) с покрытием иными металлами. Разогрев жала происходит за счет пропускания через него тока низкого напряжения. Паяльник потребляет немного электроэнергии, т. к. ток через жало проходит исключительно во время пайки. Устройство имеет преобразователь сетевого напряжения с частотой 18−40 кГц. Вторичная (силовая) обмотка соединяется с токосъемниками жала.

Основное отличие импульсного от обычного паяльника — то, что его не нужно всегда держать включенным для поддержания температуры. Нагревание жала осуществляется в течение нескольких секунд. Вот именно из-за этого устройство большую часть времени не расходует электричество.

Разновидности паяльников:

1. Индукционный;
2. Керамический;
3. Импульсный;
4. Аккумуляторный.

Паяльник своими руками: простые схемы сборки

Перед изготовлением паяльника своими руками следует определить, для чего конкретно он будет применяться и какие материалы имеются дома.

«Момент» из лампы-экономки

Составные части устройства:

• Преобразователь от энергосберегающей лампы (мощность 40 Вт);
• Трансформатор;
• Медная проволока;
• Корпус.

Характеристики преобразователя подходят для паяльника средней мощности. Безопасность устройства усиливается за счет штатного предохранителя и контроля перегрева на терморезисторе. Схема выходит очень компактной, и ее можно размещать в любом корпусе.

Трансформатор делается самостоятельно. Можно использовать ферритовое кольцо от сломанного электро-трансформатора. Первичную обмотку необходимо мотать из провода 0,5 мм, количество витков равно 100−120. А силовую делать из проволоки сечением от 3 до 3,5 кв. мм. Сделать нужно один виток. К ней крепим жало из нихромовой или медной проволки (1,5 — 2 мм). Толщина последней обмотки должна быть больше толщины жала. Далее, нужно придумать корпус устройству, сделать выключатель, и прибор готов.

Из китайского трансформатора

Для изготовления нужен либо исправный блок питания на двенадцать вольт, либо с перегоревшей вторичной обмоткой. Вполне подойдет любое китайское устройство.

Необходимо извлечь из корпуса схему, проверить исправность деталей. Преобразователь не трогаем, т. к. потребуется лишь изменить внешний вид трансформатора. Далее, удаляем вторичную обмотку, изготавливаем новую из медной проволоки (сечение должно быть 1,5−3 кв. мм). При маленьком сечении проволоку складываем вдвое. Важно общее сечение, которое будет не меньше трех квадратов. Обмотка равна одному неполному витку. Затем, осторожно продеваем ее в корпус трансформатора, первым делом согнув, как шпильку для волос. Трансформатор припаивается к плате управления, а силовую обмотку необходимо зафиксировать диэлектрическим клеем (к примеру, холодной сваркой). Далее, схему вставляем в корпус.

В качестве ручки может подойти деревянная, от обычного паяльника. Возможны другие варианты, учитывая компактность устройства в целом. В ручку вставляем не фиксируемый выключатель. Работа импульсного прибора основана на коротком замыкании вторичной обмотки, вследствие чего длительный нагрев способен привести к разрушению трансформатора и пожару. В связи с этим недопустим фиксированный пускатель. Далее, нужно собрать устройство полностью и установить зажимы для жала (например, вставки из контактной коробки для проводки). Такой прибор выходит очень компактным и удобным в использовании мелких работ при пайке. Благодаря сменному жалу можно изменять его внешний вид.

Эти варианты являются лишь небольшой долей среди разнообразия схем изготовления импульсных устройств.

Важно понимать принцип действия:

1. Прибор, преобразующий электричество в высокочастотное напряжение;
2. Трансформатор понижающий, рассчитанный только на высокую частоту;
3. Вторичная обмотка, которая образует замкнутое кольцо с петлеобразным жалом.

Импульсный паяльник — надежное и экономичное устройство, а при выполнении своими руками еще и практически бесплатное. Да и в большинстве случаев самодельный инструмент сможет собрать даже электрик-новичок, не обладая профессиональными знаниями в работе с радиотехникой.

Импульсный паяльник своими руками

Автор: Игорь

Дата: 30.03.2018

• Статья
• Фото
• Видео

Некоторые модели импульсных паяльников может показаться рядовым пользователя слишком дорогим. Бюджетные варианты многие считают некачественными, поэтому иногда люди решаются сделать инструмент самостоятельно. Импульсный паяльник своими руками вполне возможно сделать, если иметь все необходимые инструменты и опыт в подобных делах. Не стоит рассчитывать, что по техническим характеристикам он будет соответствовать покупным моделям, а по удобству их превосходить, но благодаря относительно простому устройств, функциональную часть можно скопировать.

Принцип работы

Если кто-то планирует сделать электронный паяльник самостоятельно, то принцип его работы должен совпадать с оригинальным изделием. Точность соблюдения параметров тут не имеет большого значения. Главное, чтобы самодельный импульсный паяльник работал, как и покупной, а также выполнял те же функции.

В дежурном режиме основной принцип работы основывается на том, что генератор в микросхеме устройства может функционировать прерывисто. Микросхема подает импульсы на трансформатор. В то же время сам трансформатор подает напряжение на конденсатор и диодный мост. По этой схеме оно достигает жала паяльника, но напряжения еще не достаточно для начала разогрева до нужной температуры. Он находится только в подогретом состоянии в «ждущем режиме».

Схема импульсного паяльника должна содержать в себе специальный переключатель, который и создает особенность работы устройства. При нажатии кнопки, паяльник переходит в рабочий режим. Здесь срабатывает емкость из нескольких конденсаторов, которая суммируется. Благодаря этому генератор начинает работать на понижение частоты до того момента, когда трансформатор полностью не насытится. После этого мощность импульсом подается в жало, которое моментально разогревается.

Материалы и инструменты для изготовления паяльника своими руками

Даже для самостоятельного производства требуются базовые элементы, без которых никак не обойтись во время подготовки и непосредственного создания изделия. Простейший импульсный паяльник можно сделать при помощи следующих компонентов:

• Теплостойкий материал для создания рукояти инструмента;
• Медная проволока, которая будет выполнять функцию жала (один конец желательно заточить в нужную форму);
• Трансформатор, для создания нужного напряжения;
• Медная шина.

При создании импульсного паяльника своими руками, простая схема является не единственным вариантом. Помимо этого есть и другие варианты производства, основанные на использовании подручных средств.

Импульсный паяльник из лампы экономки

Многие специалисты уверяют, что создать импульсный паяльник из энергосберегающей лампы своими руками оказывается очень просто. Это утверждение основано на том, что лампа экономка является готовым блоком питания для импульсных инструментов. Чтобы сделать из всего этого рабочий инструмент, потребуется немного преобразить схему.

Блок питания для паяльника из экономки

На схеме указаны детали, которые потребуется устранить из нее:

Схема без изменений

На примере показана энергосберегающая лампа мощностью в 25 Вт. После удаления выделенных красным частей, контакты нужно соединить перемычкой. После этого процесса на трансформатор доматывается обмотка. Если в конкретной модели лампы на трансформатор не удается добавить обмотку, то его можно заменить на другой или поставить дополнительный трансформатор.

На схеме цветом выделено место подключения первичной обмотки:

Схема с подключением первичной обмотки

Далее ко всему этому подключается нагревательный элемент с жалом, после чего уже можно приступать к тестированию инструмента. Это один из самых простых способов, как самому сделать импульсный паяльник, чтобы он получился легким и компактным.

Импульсный паяльник из китайского трансформатора

Для опытных мастеров сделать импульсный паяльник из электронного трансформатора, который можно найти во многих китайских изделиях, также не составит труда.

Конечный результат паяльника своими руками

В отличие от других устройств, здесь часто встречается Ш-образный сердечник. На него не всегда удобно наматывать обмотку, так что порой его нужно предварительно выпаять и разобрать. Для паяльника подойдет обмотка из одного витка, которая выполнена проводом сечение около 6 мм. Чтобы сделать шину, пригодится экран от телевизионного кабеля. При таком количестве витков обмотка должна получить дополнительную стойкость. Чтобы он оставалась на месте, по бокам сердечника можно сделать картонные вставки. В схеме нет теплоотводов и прочих лишних вещей, что делает устройство максимально легким и простым в использовании. Здесь хорошо проявляется тепловыделение, так как концы шины запаиваются к держателю.

Для укрепления платы электронного трансформатора подойдет обыкновенный силикон, без использования каких-либо дополнительных приспособлений. Схема данного устройства выглядит следующим образом:

Схема паяльника на электронном трансформаторе

В схеме применяется стандартный трансформатор, который обладает стабильной работой. Все базовые обмотки ключей намотаны на него. При работе обмотка не нагревается, но при длительном сроке эксплуатации жало может прогревать обмотку, так что стоит выбирать для нее материалы со слабой проводимостью тепла. В среднем, прогревание жала у самодельных моделей, сделанных по такому типу, происходит за 5 секунд.

Какой паяльник эффективнее?

Для пользователей первоочередным фактором важности должна быть эффективность работы. Становится понятно, что импульсный паяльник на 220В своими руками вполне возможно сделать. Он будет нормально работать и выполнять свои функции, а также обойдется в несколько раз дешевле покупного. У него могут отсутствовать определенные функции, которые есть у покупных вариантов. Естественно, что каждая схема создания инструментов своими руками наделяет его особыми свойствами, но практически все из них не дотягивают даже до бюджетных моделей.

Любой специалист может с уверенностью заявить, что покупные модели, особенно в профессиональном сегменте, намного эффективнее самодельных.

В них присутствует точность соблюдения параметров мощности, имеются регуляторы, удобный безопасный корпус и прочие особенности.»

Если сравнивать эффективность самодельных вариантов, то здесь уже будет играть роль не только выбранная схема, но и качество подобранных материалов. Оценить преимущества каждого варианта, без конкретных примеров, достаточно сложно.

Техника безопасности

Рассматривая варианты, как сделать импульсный паяльник своими руками, не стоит забывать о безопасности. Все работы по разбору старых устройств и сборке новых по схеме должны проводиться при отключенных от сети устройствах. Это первое элементарное правило. При работе с горячими материалами нужно соблюдать правила пожарной безопасности и убрать все легковоспламеняющиеся предметы. Все детали, с которыми соприкасается человек, должны быть заизолированы и выполненными из не проводящих ток термостойких материалов

Заключение

Несмотря на возможность создавать импульсные паяльники самостоятельно из подручных средств, намного проще и безопаснее обзавестись обыкновенной моделью, купленной в магазине. Самодельные паяльники имеют ограниченную сферу применения. Если для монтажных работ они вполне подойдут, то для более серьезных масштабных процедур потребуется использовать профессиональный инструмент.

Два способа сделать импульсный паяльный пистолет

Паяльник является одним из основных инструментов, применяемых мастерами-электронщиками в своей работе. В процессе ремонта электронных схем собственно пайка занимает относительно небольшие промежутки времени.

При этом паяльник остаётся включенным и длительное время бесполезно излучает тепло. В таких случаях может оказаться весьма удобным простой импульсный паяльник, экономящий электроэнергию.

Отличительные качества

Импульсный паяльник имеет некоторые отличия от традиционных устройств, применяемых для пайки:

• работа в импульсном режиме, только при нажатой кнопке;
• быстрый разогрев до рабочей температуры, время которого не превышает нескольких секунд;
• жало импульсного паяльника представляет собой проводник, нагреваемый протекающим по нему током.

Обычный электропаяльник является прибором, обладающим существенной инерцией. Его жало изготавливается из медного прутка. Нагрев осуществляется контактным способом, путём теплопередачи от нихромовой спирали, нагреваемой электрическим током.

Нагрев такого прибора может длиться несколько минут, что естественно доставляет неудобства. По этой причине такие паяльники не выключают.

Импульсные паяльники выполняются в форме пистолетов, имеющих кнопку включения, расположенную в районе курка. На конце «ствола» располагается петля из медной проволоки, играющая роль жала импульсного паяльника.

Для удобства осуществления пайки, возле жала обычно располагается подсветка, включающаяся при нажатии кнопки включения. Роль подсветки в старых моделях импульсных паяльников играла низковольтная лампочка накаливания, в современных моделях используются светодиоды.

Два типа блоков питания

Внутри корпуса находится блок питания устройства, обеспечивающий ток накала и питание подсветки. Конструкции блоков питания бывают двух типов.

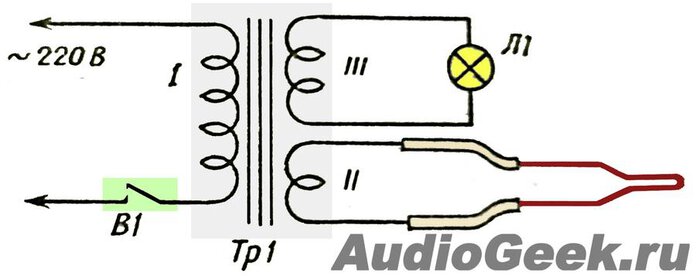

Первый тип – это трансформаторный паяльник. Схема такого блока весьма проста. Внутри его корпуса установлен обычный понижающий трансформатор, рассчитанный на работу от сети 220 вольт.

Трансформатор имеет две вторичные обмотки. Одна из них питает лампу или светодиод подсветки. Вторая является силовой, по ней протекает ток накала жала. Силовая обмотка содержит 1-2 витка, сделаннных медной шиной или толстым проводом. В конце «ствола» пистолета эта обмотка надёжно соединяется с проволочной петлёй, служащей жалом паяльника.

Курок пистолета осуществляет импульсное подключение первичной обмотки трансформатора к сети. При этом вторичная силовая обмотка, работая в режиме короткого замыкания, производит быстрый разогрев рабочей части.

Второй тип импульсных паяльных приборов содержит преобразователь высокой частоты. Такая схема, безусловно, сложнее предыдущей, но за счёт применения высокочастотного трансформатора, позволяет существенно снизить вес и габариты изделия.

Изготовление по трансформаторной схеме

Как уже было отмечено выше, электрическая схема трансформаторного устроства очень проста. Главными задачами, которые необходимо решить при изготовлении импульсного паяльника из трансформатора, – это найти подходящий трансформатор, пистолетную рукоятку с кнопкой и всё это скомпоновать.

Что касается трансформатора – подойдёт любой мощностью 50-100 Ватт. Если под рукой ничего такого нет, можно приобрести или снять со старого светильника трансформатор, использующийся в китайских люстрах для питания галогенных ламп на 12 Вольт.

Вторичную обмотку нужно аккуратно демонтировать, не повредив первичную. Вместо неё наматывается один виток шиной достаточного сечения. Здесь важно подобрать такой проводник, который пройдёт в окно магнитопровода трансформатора. Шина должна доходить до конца «ствола», где её нужно соединить с медной петлёй – жалом.

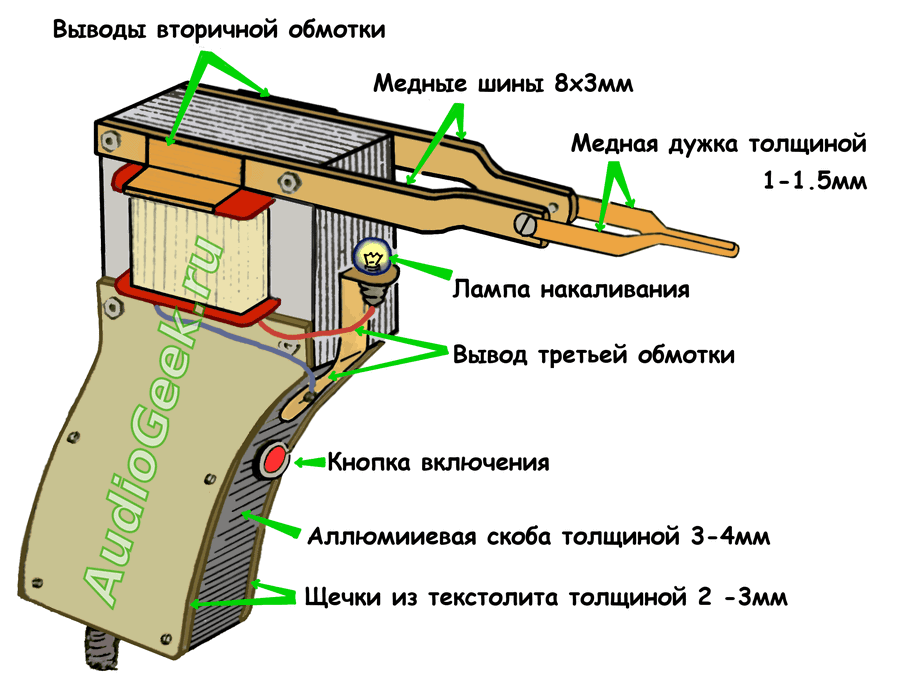

Расположить трансформатор можно либо в рукоятке, либо на линии «ствола». По возможности следует располагать трансформатор как можно ближе к жалу, так как по вторичной обмотке будет проходить значительный ток, и этот виток лучше сделать коротким.

Схема с высокочастотным преобразователем

Для изготовления самодельного импульсного паяльника второго типа необходимо собрать схему преобразователя частоты. Эта задача представляет определённую сложность, требует некоторой квалификации, и скорее всего игра бы не стоила свеч, если бы не одно обстоятельство.

Подходящий готовый преобразователь имеется в электронном балласте, который можно извлечь из энергосберегающей лампы или люминесцентного светильника.

Переделка внутренней схемы электронного балласта минимальна. Нужно замкнуть между собой проводники, питающие газоразрядную лампу. После этого остаётся только дополнить импульсный трансформатор устройства вторичной обмоткой из одного витка толстого провода. Всё просто, но не совсем.

На штатном трансформаторе, которым снабжена электронная пускорегулирующая аппаратура люминесцентных ламп, это сделать не удастся. Дело в том, что этот трансформатор весьма мал, и никакой провод внутрь его кольца не просунуть.

Выход один. Нужно найти ферритовое кольцо большего типоразмера и намотать на неё первичную обмотку, не забывая прокладывать между слоями изоляцию из лакоткани. Через оставшееся в середине кольца отверстие нужно пропустить один виток провода, который будет служить вторичной обмоткой.

Принцип компоновки тот же, что и в предыдущей конструкции. Трансформатор (а значит, и вся плата преобразователя) должен быть расположен как можно ближе к проволочному жалу. Кнопка, как и в предыдущем случае, должна включать подачу сетевого напряжения, в данной схеме – на плату преобразователя.

Преимущества и недостатки

Несколько слов о достоинствах и недостатках этих конструкций. Итак, в активе имеем следующие положительные качества:

• импульсный паяльник пистолет удобно держать в руке, кнопка включения находится под указательным пальцем;
• быстрый разогрев паяльника позволяет держать его отключенным, производя включение только по необходимости, что экономит электроэнергию;
• имеющаяся подсветка создаёт дополнительные удобства при пайке.

Имеются некоторые недостатки, проявляющиеся в работе импульсных устройств. Один из них связан с напряжённым режимом работы жал таких паяльников. Дело в том, что от величины сечения петли жала зависит скорость нагрева.

Если брать проволоку большого сечения, время разогрева, да и величина требуемого тока, увеличивается. Более тонкая проволока греется быстрее, однако и быстрее сгорает.

В отличие от обычного паяльника, жало импульсного прибора служит гораздо меньше. По этой причине в конструкциях следует предусматривать возможность лёгкой замены этого элемента.

Импульсный паяльник пистолет из СССР своими руками

Импульсный паяльник можно легко собрать самостоятельно. Прелесть предлагаемой конструкции в надежности, простоте и при этом достойной мощности. Собрать такой импульсный паяльник своими руками не составит особого труда, зато пользоваться им можно практически вечно.

Недавно, знакомый электрик гордо демонстрировал импульсный паяльник, собранным им еще в 80-х годах прошлого столетия и прекрасно работающим по сей день. Минимум деталей, конструкция паяльника проста и логична. Легко паяет даже провода сечением несколько мм.

1. Как сделать импульсный паяльник
2. Сколько витков во вторичной обмотке?
3. Из чего мотать вторичку
4. Токовые шины и наконечник
5. Кнопка и лампочка
6. Заключение

Как сделать импульсный паяльник

Конечно можно сделать все “на глаз”. Но, по счастливой случайности, в одной из книг было найдено полное описание сей конструкции. Думаю лучше сразу ее показать:

Чтобы своими руками собрать паяльник, в первую очередь, потребуется раздобыть сетевой понижающий трансформатор. Желательно использовать трансформатор, собранный из Ш-образного железа. Мощность должна быть в районе 40-50 ватт. Такого добра полно на блошиных рынках.

Трансформатор необходимо разобрать и смотать все обмотки кроме первичной. Она уже была рассчитана на заводе под железо этого транса и ее лучше не трогать. А вот со вторичной обмоткой придется немного заморочиться. Но не сильно.

Сколько витков во вторичной обмотке?

На вторичной обмотке должно быть напряжение около 0.8 Вольта. Но количество витков в первичке может быть не известно.

Чтобы определить сколько нужно витков, сначала определим какое напряжение дает каждый отдельный виток. Для этого наматываем 10-20 витков любым имеющимся проводом. Замеряем напряжение и делим его на число витков. Скорее всего потребуется всего 5-6 витков.

Из чего мотать вторичку

Ток во вторичной обмотке будет составлять десятки ампер, поэтому она должна обладать достаточным сечением. Рекомендуется использовать полоску медной фольги толщиной 0.3 мм и шириной 25мм. Ее не так просто найти, так еще и изолировать как-то нужно.

Проще найти и воспользоваться толстыми эмалированными проводами. Главное чтобы суммарная площадь поперечного сечения была больше или равна 7.5 мм 2 .

Провод диаметром 1мм имеет площадь 0.785мм 2 . Соответственно, потребуется намотать параллельно девятью проводами. При использовании провода диаметром 1.5мм в принципе хватит четырех проводов в параллель. Лучше если площадь будет больше, поэтому можно использовать и больше проводов.

Токовые шины и наконечник

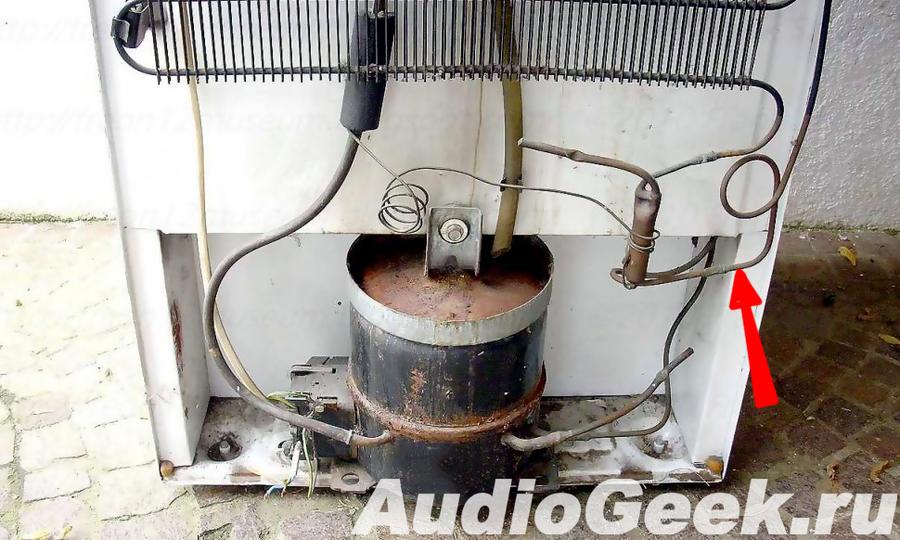

Концы вторичной обмотки должны быть прикреплены к медным шинам сечением 8х3 мм. Не знаю, где можно взять готовые медные шины. Гораздо проще найти и сплющить медную трубку. Такие трубки, например, применялись в системе охлаждения старых холодильников.

Наконечник паяльника изготавливается из полоски меди, шириной 1-1.5мм или из медной проволоки. Размеры наконечника подбираются экспериментально. Не стоит добиваться того, чтобы наконечник разогревался моментально. Время разогрева до плавки олова должно составлять 1-5 секунд..

Кнопка и лампочка

Общая схема паяльника с кнопкой и лапочкой изображена на следующем рисунке.

Для включения паяльника используется нормально-разомкнутая кнопка В1. Она устанавливается в разрыв между сетевым проводом и первичной обмоткой трансформатора Тр1. При выборе кнопки стоит учитывать, что при нагреве паяльника токи через кнопку могут достигать 0.3А .

Для того, чтобы видеть что паяльника работает на него устанавливается лампочка Л1. Наличие лампочки очень важно. Она является отличным индикатором работы паяльника и может служить подсветкой для области пайки. Для ее запитки необходимо намотать на трансформатор еще одну обмотку на напряжение питания лампочки.

Заключение

Если делать импульсный пяльник своими руками, по приведенной конструкции, то очень важно хорошо заизолировать шпильки и гайки, стягивающие сердечник и медные шины. Для этого лучше применять тефлон, лакоткань, стеклотекстолит или гетинакс.

Такой паяльник, при правильном изготовлении можно применять для пайки как легкоплавкими, так и твердыми припоями. Ну а можно им по дереву им выжигать. Желательно подобрать жало так, чтобы температура в капле припоя держалась в районе 300-350 градусов.

Материал подготовлен исключительно для сайта AudioGeek.ru

Привет! В этом окошке авторы блогов любят мериться крутостью биографий. Мне же будет гораздо приятнее услышать критику статей и блога в комментариях. Обычный человек, который любит музыку, копание в железе, электронике и софте, особенно когда эти вещи пересекаются и составляют целое, отсюда и название — АудиоГик. Материалы этого сайта — личный опыт, который, надеюсь, пригодится и Вам. Приятно, что прочитали 🙂
