Колун механический пружинный своими руками

Механический колун (пружинный дровокол) своими руками

Дровокол становится все более популярным, поскольку значительно облегчает процесс подготовки топлива для дровяных печей, тем самым экономит время и физическую силу человека.

Особенности рабочего процесса

Облегчение раскола поленьев с помощью дровокола достигается за счет использования тяжеловесного клинообразного топора с тупым лезвием. Быстрое выполнение такой работы, не отягощенной большими физическими усилиями, не идет в сравнении с необходимостью колоть огромное количество поленьев человеком, из которого за время рабочего процесса сойдет не один пот. При этом наблюдается тенденция к росту производительности без изнеможения работника, чего не скажешь об использовании исключительно ручного труда. По этой причине в домашнем хозяйстве часто встречаются устройства как заводского, так и самодельного изготовления.

Чтобы правильно настроить дровокол, нужно отрегулировать положение пружины, в частности, проверить расстояние от нее до колуна. Такой способ позволяет максимально удобно выполнять раскол полена любой длины. Главное – создать твердую опору для установки обрабатываемых отрезков бревна.

Использование дровокола возможно с задействованием только одной руки, когда работник, слегка приподняв колун, тут же опускает его на установленную заготовку. В результате простого действия клин раскалывает полено пополам, а механизм с помощью пружины возвращается в исходное положение. Таким образом, принцип работы пружинного дровокола основывается на использовании двух физических величин: силы упругости стали и силы тяжести.

Самостоятельное изготовление

Как сделать механический колун своими руками? Существует несколько вариантов создания такого агрегата. В каждом из них задействованы различные приспособления и методики изготовления. Но для наглядности мы предлагаем внимательно изучить чертеж механического дровокола, а лучше сохранить его у себя на компьютере и распечатать на листе бумаги, чтобы можно было подсматривать при работе над устройством.

Вариант 1

Для того чтобы соорудить механический колун для дров своими руками, нужно выполнить следующие действия:

1. Бетонируется вертикальная стойка либо закрепляется в стоячем положении готовый бетонный столбец.
2. На подготовленную опору горизонтально навешивается металлическая балка с размещенными на ней шарнирным узлом и амортизатором.
3. Другой конец конструктивного элемента оснащается короткой стойкой, сверху оборудованной утяжелителем, а снизу – клином.
4. Требуется также установка колоды, выступающей в качестве основания для обрабатываемых поленьев.

Вариант 2

Для изготовления механического пружинного дровокола своими руками используется домкрат, но прежде требуется создать опорную балку. С одного конца перекладины, изготовленной методом сварки из стальной полосы толщиной 10 мм и швеллера, закрепляется шарнирный узел, а с другого – оснастка. Расстояние между ними используется в качестве ложа для размещения полена.

Конструкция такого гидравлического устройства должна получиться довольно мощной, способной выдерживать усилия в сотни килограмм. Хоть балка специально создается такой прочной, к ней требуется присоединение крепкого клина, консольно приваренного к куску швеллера большей ширины. Необходимо обеспечить фиксацию этого отрезка для удобства работы с чурбаками разной длины.

Наступила очередь установки домкрата, который с помощью опор горизонтально крепится к балке. К передней поддержке, похожей на букву М, присоединяется хомут, охватывающий корпус гидравлического домкрата. Задняя опора изготавливается из двух пластин с прикреплением к ним пружин, которые обеспечивают возвращение штока в прежнее положение после снижения в цилиндре давления масла.

По завершении установки готового дровокола на рабочем верстаке можно приступать к рубке древесины. На ложе укладывается полено, к которому подводится оснастка. После нескольких раскачиваний клин нажимает на обрезок бревна и раскалывает его. С помощью рукоятки сброса снимается давление масла в цилиндре. Теперь со станка можно убирать готовые дрова. В это время за счет сжатия пружин шток с клином принимает исходное положение.

Вариант 3

В этом случае изготовление пружинного колуна своими руками предусматривает использование минимального количества деталей.

Для создания подобия сваебойной машины требуются следующие материалы:

• шток, обеспечивающий перемещение оснастки;
• клин, приваренный к скользящей по цилиндрическому стержню втулке;
• утяжелитель, которым оснащается еще один шток, закрепленный в верхней части клина.

В отверстие рабочей колоды, выступающей в качестве ложа для размещения поленьев, устанавливается шток. После закладки чурбака приподнимается утяжелитель, приводя в движение стержень с клином.

Более эффективный раскол полена достигается также за счет расщепления древесины с нижней стороны, где имеется режущая кромка нижней поверхности перемычки, соединяющей втулку с клином.

Заключение

Рассмотренные выше конструкции удобны в пользовании, но характеризуются низкой производительностью. К тому же требуется прилагать небольшие физические усилия. Однако для мангалов, бань и каминов такие устройства вполне подойдут. Мы надеемся, что чертежи механического колуна значительно облегчат вашу работу. Легкой рубки дров вам!

Как сделать дровокол

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Механический пружинный колун с ручным приводом

В данном обзоре автор поделится с нами полезной идеей, как собрать механический пружинный колун с ручным приводом для колки дров.

Конструкция хороша тем, что с ее помощью можно с легкостью раскалывать даже колоды большого диаметра.

За счет упругости «спаренной» пружины сила удара получается намного больше, чем если колоть дрова вручную.

Самодельный механический пружинный колун конструктивно состоит из нескольких основных элементов:

• стойка;
• рычаг;
• пружина;
• колун.

Рекомендуем вам также прочитать на досуге: как сделать растворомешалку из бочки и старого велосипеда.

Основные этапы работ

Сначала нужно сделать утяжелитель. Для этого автор отрезает два куска уголка и сваривает их вместе.

Также можно использовать кусок швеллера, приварив к нему пластину. А можно и профильную трубу взять с толстыми стенками.

Один торец завариваем. Затем привариваем колун. По возможности колун лучше сделать из куска рессоры.

Усиливаем колун двум металлическими пластинами по бокам. Сварные швы зачищаем болгаркой.

Чтобы утяжелитель справлялся со своей задачей, нужно залить внутрь олово или свинец, предварительно расплавив их.

Из металлических пластин и отрезков круглой трубы автор изготавливает пару упоров (верхний и нижний) для пружины.

Далее изготавливаем стойку, к которой привариваем площадку для пружины, и рычаг. Рычаг крепится к стойке с помощью шарнира.

Сборка и установка конструкции

В земле выкапываем лунку. Вставляем в нее профильную трубу и бетонируем ее.

После этого устанавливаем стойку. Затем крепим к стойке рычаг.

На конце рычага крепим колун с утяжелителем. К корпусу утяжелителя прикручивается ручка. Затем останется только установить две пружины.

Подробно о том, как сделать механический пружинный колун с ручным приводом, можно посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала TSAGEDAR.

Пружинный дровокол – все гениальное просто

Дровокол пружинный

Заготовка дров на зиму – тяжелый ежегодный труд, с которым приходится сталкиваться жителям сел и обитателям частного сектора небольших городов во многих регионах страны. Конечно же его не назовешь неблагодарным, поскольку от того насколько постараешься летом, насколько велика окажется поленница дров во дворе, будет зависеть тепло и уют домашнего очага в долгие зимние вечера.

Изобретательская мысль, подстегиваемая ленью, всегда стремилась облегчить человеческий труд, где бы он ни был востребован. Острый сучок с ладонями со временем заменила лопата, она постепенно уступила пальму первенства экскаватору, словом любой вид труда, на протяжении веков и тысячелетий использовавший мускульную силу, сегодня помогают человеку выполнять механические помощники.

В попытках облегчить такой прозаический труд как колка дров Кулибины добрались и до колуна, который и сам оказался плодом эволюции обыкновенного клина, обретшего за счет топорища плечо силы. Сегодня рынок механических дровоколов представлен изделиями на всякий вкус, различной производительности и с любыми силовыми установками, самым простым представителем среди них является пружинный ручной дровокол.

Дровокол пружинный своими руками

Это бесхитростное устройство можно встретить во многих дворах, правда попытка найти два одинаковых, что могло бы намекнуть на серийное производство, вряд ли увенчается успехом. Конечно же, механический дровокол пружинного типа или как его еще называют маятниковый дровокол, выпускается в заводских условиях, однако его устройство настолько просто, что большинство хозяев предпочитают изготовить пружинный колун своими руками.

Внешне механический колун с пружиной напоминает обыкновенный шлагбаум. К неподвижному основанию со стойкой на шарнирном соединении крепится рычаг с утяжеленным до нескольких десятков килограмм ножом колуна на конце. Рычаг вместе с колуном уравновешиваются стальной пружиной, необходимой упругости, установленной недалеко от шарнирного крепления. Для удобства работы на колуне необходимо предусмотреть рукоятки. Вот и вся конструкция.

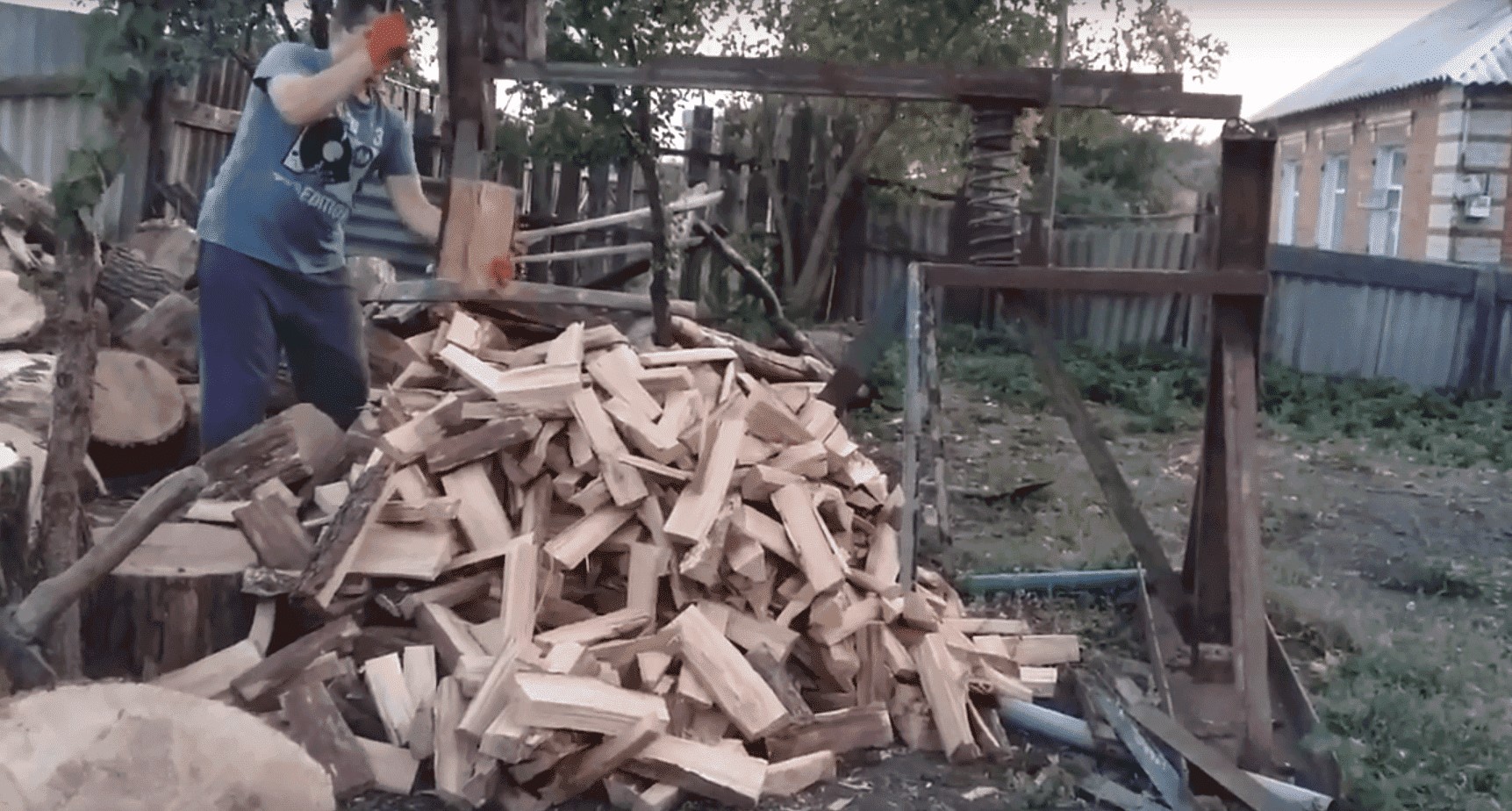

Пружинный дровокол

Нетрудно сообразить, что такой механизм можно собрать из любого бросового материала: трубы, швеллера, уголка, который найдется в любом подсобном хозяйстве, единственной сложной деталью можно считать пружину. Если человек дружит со сварочным аппаратом, то собрать пружинный дровокол своими руками получится практически даром, в случае, когда электрическая дуга ему не подвластна, все затраты ограничатся оплатой услуг сварщика (иными словами магарычом).

Помимо простоты и дешевизны изготовления маятниковый механический колун обладает рядом неоспоримых преимуществ, он:

• прост в использовании, не сложнее обычного колуна;
• относительно безопасен, при условии соблюдения необходимых мер;
• надежен, поскольку в нем просто нечему ломаться;
• облегчает и ускоряет колку дров.

Из недостатков можно разве что упомянуть низкую эстетику, да ограничения по длине чурбаков, однако они вряд ли могут составить достоинствам сколь либо серьезную конкуренцию.

Как использовать пружинный дровокол

Главное достоинство пружинного дровокола заключается в простоте использования. Раскалываемый чурбак ставится под нож колуна на устойчивую прочную поверхность, например чурбак большего диаметра. Колун за ручки подымается и с усилием толкается на торец чурбака, кинетической энергии тяжелого колуна достаточно, чтобы колоть любую, даже сучковатую древесину. Пружина, принимает на себя остатки энергии и возвращает колун в исходное положение.

Конечно же такой колун не исключает использования мускульной силы, однако ее затраты уменьшаются в разы.

Пружинный дровокол

Дровокол своими руками: как облегчить заготовку и колку дров

Если вы живете в своём доме с автономной отопительной системой, перед вами возникает вопрос заготовки дров.

Заниматься этим трудоёмким и муторным занятием, тратя драгоценное время, не рентабельно, поэтому пора задуматься и сделать дровокол своими руками. Здесь мы рассмотрим все возможные конструкции: от простейших, на изготовление которых уйдёт два дня, и до сложных конструкторских решений, над которыми придётся потрудиться.

• Классификация дровоколов
• Схема сборки ручного устройства
• Изготовление пружинного дровокола
• Винтовой (конусообразный) станок
• Гидравлический дровокол ручной сборки
• Реечный вариант устройства

Классификация дровоколов

Чтобы составить представление о дровоколах, обратимся к одной из их типизаций. По методу закладки поленьев бывают:

• горизонтальные — на станину выкладываются бревна и либо лезвие двигается им навстречу, либо чурка надвигается на нож;
• вертикальные — колун надавливает на полено сверху, но в таком случае деревянную заготовку нужно будет зафиксировать руками, или придумать конструктивный элемент, выполняющий эту функцию.

По приводному типу выделяют следующие механизмы для заготовки дров:

• механические дровоколы — простые и надёжные, идеально подходят для малого объёма работы;
• электрические — стационарно размещённые, ограниченные местом подключения к сети, средней мощности, поэтому не слишком производительны;
• бензиновые или дизельные — относительно автономные, имеющие наибольший потенциал выработки.

Схема сборки ручного устройства

Этот тип только облегчает процесс раскалывания поленьев, так что потрудиться всё-таки придётся.

Для изготовления нам понадобятся:

• материалы, которые уже имеются у вас, или придётся их докупить;
• чертежи, видеоуроки практиков, фото готовых экземпляров и рабочего процесса — найти эти материалы в интернете не так сложно;
• инструменты — болгарка, сварочный инвертор;
• навыки сварщика, умение составить и рассчитать схему и смекалка, ведь любую готовую схему надо будет приспособить к имеющимся у вас в наличии деталям.

Варится круглая рама, которая своим диаметром немного превышает диаметр чурок (приблизительно 23 см). Для этого необходимо взять круглую, толстую металлическую заготовку и приварить к ней две трубы, высота которых должна составлять 35 см. Чтобы закончить раму, сверху ещё потребуется приварить кольцо. Внизу устанавливается остриём наверх нож, а в основе проделываются отверстия для крепежей.

На нож устанавливается полено и сверху ударяется кувалдой. Однако стоит помнить, что такой дровокол подходит только для мягких пород деревьев.

Изготовление пружинного дровокола

Вам понадобятся:

• отрезок швеллера;
• уголки;
• автомобильная пружина;
• пластина-нож;
• отрезок трубы;
• шарнирный узел;
• рельса-утяжелитель.

Сперва варим опору для будущего дровокола, готовим площадку под пружину. Следующим шагом будет приваривание трубы, распорок и площадки к опоре. Вырезаем место под крепление балки к опоре. Саму балку с шарнирным узлом навешиваем на опору и привариваем, сохраняя её подвижность. Прикрепляем балку с колуном в горизонтальном положении. Привариваем рельсу и ручку к нашему станку для колки дров.

Опускаясь на чурку, колун раскалывает её и возвращается в исходное положение — вот и весь принцип действия.

Винтовой (конусообразный) станок

Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.

Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.

Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.

Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.

Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).

Гидравлический дровокол ручной сборки

Если количество дров для заготовки очень велико, стоит задуматься над сооружением более сложного агрегата для их переработки. Гидравлический дровокол изготовить труднее, но вполне возможно. Вот принцип его действия: чурбан, под давлением цилиндра, по платформе скользит к ножам, где раскалывается на части. В зависимости от конструктивных особенностей ножа, чурка может разделяться на 2, 4, 6, 8 частей.

Собирая дровокол, нужно учитывать следующие параметры:

• горизонтальное или вертикальное расположение чурбана;
• наибольший размер заготовляемых при помощи механизма чурок;
• сила раскалывания полена, зависящая напрямую от размера гидроцилиндра и мощности двигателя.

Вам понадобятся гидравлический цилиндр, масляный бак, насосное оборудование, узел управления потоками жидкости, блок управления, двигатель.

Сначала нужно будет сделать раму, если в будущем вы собираетесь перемещаться на другое место заготовки дров, заранее подумайте о колёсном варианте дровокола. На раму прикрепляете часть сборки с гидравликой. Чтобы соединить в рабочую цепь эти элементы, лучше пригласить хорошего гидравлика.

Конструкция может быть более упрощённой: крестообразный нож заменяется колуном, а гидроцилиндр — домкратом, соответственно. Если вы использовали домкрат движущим элементом, то запомните, давление в нём создаётся только с одной стороны поршня, и обратный ход обеспечивается пружинами. В гидроцилиндре масло может создавать давление с разных сторон, благодаря подаче масла за или перед цилиндром. Это значительно ускоряет ход в обратную сторону.

Реечный вариант устройства

В основе такого агрегата — закреплённый на рейке толкатель, двигающийся за счёт зубчатой передачи. Механизм задействуют нажатием на специальную ручку, которая сцепляет шестерни. Толкатель двигает бревно на закреплённый нож и последний разделяет заготовку на части. Отвод ручки назад возвращает толкатель в первоначальное положение. Движение обеспечивается мотором, который передаёт вращательный момент на шестерню при помощи клиновой ременной передачи.

В основном настраивать при сборке дровокола приходится ход рейки. Безопасность обеспечивается плавным наращиванием мощности усилия в ременной передаче. При перегрузке ремень пробуксовывает, предотвращая поломку двигателя.

Дровокол состоит из двигательного привода, шкива ременной передачи на выходном валу, ответного шкива, большего по диаметру, на вторичном валу вращающегося на подшипниках, зубчатой шестерни на вторичном валу, подпружиненной рейки, рамы, ножа, ручки управления.

Сначала собирается станина. Рама для неё делается из двутавра, швеллера или профильной трубы. Устанавливается толкательный механизм, нож, мотор и редуктор. Шестерёнка должна возвышаться над станиной на 4−6 см и находиться на расстоянии двух брёвен от ножа. На каретке устанавливается шарнир, позволяющий поднимать и опускать рейку, и делается крепление для пружины, позволяющее поднимать рейку выше шестерни. Смонтируйте возвратную пружину и установите ручку прижимающую рейку к шестерне. Если надо, обрежьте рейку, её длина должна быть меньше расстояния от подающей пластины до ножа.

Как вы убедились, сделать дровокол не так-то и трудно, если у вас есть рабочие навыки. Просто внимательно изучите выбранную вами схему, соберите нужные составляющие, во время сборки придерживайтесь правил безопасности и, наконец, обратите особое внимание на электрическую часть своего аппарата.

Пружинный механический колун для дров – самостоятельное изготовление оборудования по чертежам

Колун – полезный в хозяйстве инструмент, позволяющий расколоть большое количество древесины для зимнего отопления и многих других бытовых нужд. Если объемы заготавливаемой дров незначительные, то можно воспользоваться ручным приспособлением. Однако, если предстоит подготовить к распилу большое количество дров, то лучше всего применить дровенщик пружинного типа. Его использование позволит получить одинаковые поленья в достаточно больших количествах, сэкономив свое время и силы.

Колун – полезный в хозяйстве инструмент, позволяющий расколоть большое количество древесины для зимнего отопления и многих других бытовых нужд. Если объемы заготавливаемой дров незначительные, то можно воспользоваться ручным приспособлением. Однако, если предстоит подготовить к распилу большое количество дров, то лучше всего применить дровенщик пружинного типа. Его использование позволит получить одинаковые поленья в достаточно больших количествах, сэкономив свое время и силы.

Как определиться с выбором подходящего дровокола?

На самостоятельную сборку приспособления для раскалывания древесины уйдет немало сил, времени и средств. Поэтому, чтобы исключить ошибки, перед началом изготовления самодельного дровенщика следует изучить преимущества и недостатки наиболее распространенных видов инструментов для колки дров.

Один из самых популярных видов инструментов – пружинный дровенщик. В число его основных преимуществ входит простота в сборке и практическом применении. Такой механический агрегат обладает достаточно высокой производительностью, что позволяет успешно использовать его для заготовки средних и больших объемов древесины.

Среди основных достоинств электрического дровокола эксперты выделяют высокую мощность и простоту в эксплуатации. Такие дровенщики зачастую используют дачники, которые нуждаются в периодичной заготовке большого количества поленьев. При необходимости электрическое оборудование можно сделать переносным, установив на него аккумуляторные батареи.

Ручной колун для дров. Такое приспособление для раскалывания древесины обладает самой простой конструкцией, из-за чего его легче всего сделать своими руками. Вместе с тем такой топор обладает минимальной производительностью, из-за чего подходит исключительно для заготовки небольших объемов древесины.

Сборка пружинного механического дровенщика – подготовка и самостоятельная сборка

Для изготовления пружинного дровенщика потребуются чертежи. В них должны быть указаны размеры основных деталей и место их монтажа в конструкции.

Перед изготовлением оборудования понадобится подготовить следующие материалы:

• уголки из закаленной стали;
• 2 стальных швеллера;
• металлическая пружина с высокой мощностью – подойдет рессора от автомобиля;
• пластина, играющая роль режущего ножа, – ее можно заменить лезвием от обыкновенного ручного топора;
• шарнирный механизм;
• утяжелитель;
• труба, диаметр которой будет чуть ниже диаметра используемой пружины.

После подготовки всего необходимого для работы можно приступать к изготовлению приспособления. Порядок сборки пружинного агрегата выглядит следующим образом:

1. Один из швеллеров используется в качестве основания, второй приваривается к нему в перпендикулярном положении;
2. После этого необходимо подготовить площадку для монтажа пружины – место для установки следует очистить от пыли и обезжирить;
3. К основанию следует приварить трубу и уголки, выполняющие функцию распорок;
4. При помощи болгарки на балке делается небольшой вырез, который потребуется для крепления конструкции к основанию;
5. Балка приваривается, после чего ее потребуется навесить с шарнирным механизмом на опору;
6. В заранее подготовленное посадочное место необходимо установить пружину и закрепить валун на поверхности подвижной балки;
7. К верхней части валуна приваривается утяжелитель.

После окончания сборки самодельный дровенщик потребуется покрасить, а также нанести на поверхности его деталей автомобильное антикоррозийное средство. При эксплуатации пружинного дровенщика необходимо постоянно следить за тем, чтобы внутрь его шарнирной части не попадали опилки и мелкий мусор, В противном случае движущиеся детали оборудования могут заклинить, и чтобы устранить неисправность, агрегат потребуется разбирать.

Изготовление ручного дровянника – решаемая задача

Ручной инструмент для раскалывания дров подходит в случаях, когда необходимо заготовить небольшое количество древесины. Полено для применения такого приспособления должно обладать толщиной не более 20 см. Для изготовления топора потребуется подготовить следующие материалы:

• толстый стальной лист, размерами 15×60 см и толщиной 1 см – он понадобится для изготовления режущего лезвия;
• стальная пластина, размерами 20×30 см и толщиной не менее 5 мм – из нее нужно сделать основание для колуна;
• стальной прут с квадратным или круглым сечением, длиной 3 м и диаметром 2 см.

Схема и последовательность действий при изготовлении ручного инструмента максимально просты и понятны. Порядок сборки инструмента выглядит следующим образом:

1. Для начала потребуется разрезать толстый стальной лист на 3 куска, первых из которых должен составлять 15×30 см, а 2 последующие – 15×15 см;
2. Полученные части нужно заточить, но только с одной стороны. После этого они привариваются к металлическому основанию в форме креста;
3. Используемый прут необходимо разрезать на 2 части – одна из них должна иметь длину 1 м, а вторая – 2 м. Первый кусок потребуется приварить к боковой части основания, а второй – в перпендикулярном направлении к нему;
4. Второй кусок прута необходимо согнуть в окружность и приварить к первому на высоте около 30 см.

Готовый инструмент можно использовать для раскалывания дров. При эксплуатации колуна его режущую часть потребуется регулярно затачивать. Для этого понадобится использовать болгарку с мелкими абразивными кругами.

Особенности создания электрического колуна

Еще один вариант, не требующий больших финансовых затрат и специальной подготовки, – это сборка электрического дровенщика. При работе такой колун раскалывает древесину под действием электрического мотора, который через ременной привод передает крутящий момент на режущий элемент агрегата.

Главное условие при монтаже и использовании электрического дровенщика – выбор подходящего места. Для этого следует подобрать какую-либо возвышенность, а под сам агрегат необходимо подстелить плотный резиновый коврик, который будет гасить создаваемые электрическим двигателем вибрации и защищать мотор от промокания.

Важный фактор – это выбор двигателя для изготовления оборудования. Он не только должен обладать достаточной мощностью, но и иметь определенный ее запас, в противном случае агрегат не справится с раскалыванием крупных поленьев из твердых пород древесины. На практике для бытового использования хватает дровенщика с электрическим двигателем мощностью 3–3,5 кВт.

Помимо плюсов, такой агрегат имеет определенные недостатки. Его можно использовать только на участке, рядом с которым есть источник электрической энергии. Кабель дровенщика должен обладать ресурсом, чтобы выдержать высокие нагрузки. В связи с этим для эксплуатации следует выбирать медную проводку с крупным сечением. Работать с электрическим колуном можно только в сухую погоду, так как попадание влаги на детали мотора неминуемо приведет к короткому замыканию.

Для продления сроков эксплуатации сделанного электрического оборудования следует регулярно затачивать его режущий элемент. В противном случае при работе с незаточенным лезвием будет создаваться дополнительная нагрузка на привод, что приведет к его перегреву и поломке.
