Труборез для медных труб: виды, советы по выбору, правила и нюансы использования

Труборез медных труб – механическое (ручное или полуавтоматическое) приспособление, применение которого обеспечивает лёгкую удобную обработку труб из меди. Наиболее часто труборез для медных труб используется в работе с климатической техникой, к примеру, в ремонте бытовых кондиционеров.

Однако помимо этой области инструменту для медных труб также находится применение в домашних сантехнических работах. Мы подробно расскажем о конструкционных особенностях оборудования для резки медных труб, разновидностях труборезов и обозначим основные критерии их выбора.

Особенности конструкции трубореза

Инструмент предназначен для выполнения режущих действий точно так же, как имеет аналогичное предназначение, например, ножовка по металлу.

Но если исполненный ножовкой рез невозможно получить исключительно ровным, без заусенцев и металлических опилок, резка труборезом показывает совсем иной результат:

• аккуратный обрез граней;
• строгая перпендикулярность относительно оси трубы;
• ровные торцы окружности;
• отсутствие металлических опилок.

Последний фактор в списке имеет особое значение на случай применения трубореза в холодильной и климатической технике. Мелкие металлические опилки, попадающие внутрь холодильной системы, способствуют быстрому износу техники.

Если же трубы монтируются в сантехнической системе (например, медный водопровод), присутствие металлических опилок внутри водопровода – это риск появления заторов при эксплуатации.

Работа с инструментом для резки труб характерна малыми трудозатратами по времени. От слесаря (сантехника, механика) требуются относительно небольшие физические усилия.

Изделия, как правило, малогабаритные, имеющие небольшой вес, помещаются в рабочий кейс. В общем, удобными и практичными приспособлениями выглядят приспособления, выпускаемые в разном конструктивном исполнении.

Обзор конструкций труборезов

Нужно отметить, что выбор инструмента по конструктивному исполнению относительно небольшой, несмотря на видимое многообразие предложений в целом. Этот выбор охватывает не более пяти инженерных решений, которые отличаются одно от другого некоторыми нюансами.

Именно под резку медных труб, как правило, применяются конструкции:

• струбцины,
• телескопы,
• роллеры.

Рассмотрим все виды.

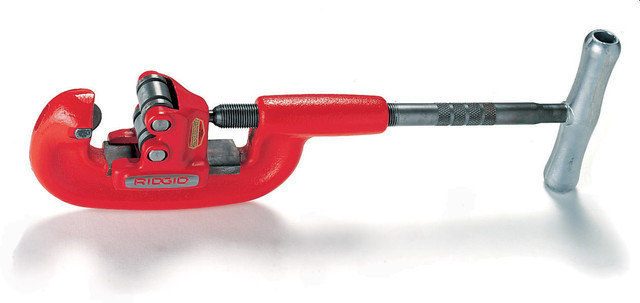

Вариант #1 – резаки-струбцины

Струбцины напоминают аналогичный инструмент, широко используемый в слесарном и плотницком деле. Простая конструкция струбцины состоит из скобы и винтового механизма.

Таким инструментом обычно крепят какие-либо детали. Но применительно к труборезам по меди, конфигурация приспособлений несколько изменилась. В рабочей области между лапами скобы были дополнительно введены тонкий дисковый резак и опорные ролики. Так появилась возможность легко и просто резать трубы, в том числе медные, как правило, тонкостенные и небольших диаметров.

Принцип действия струбцины-трубореза прост:

1. Медная труба помещается в область между резаком и опорными роликами.
2. Винтовым механизмом блок с роликами прижимает трубу к лезвию резака.
3. Мастер руками выполняет 1-2 оборота струбцины вокруг оси трубы.
4. Вновь производится «подтяжка» трубы к резаку винтом и повторяется пункт 3.

При помощи струбцины-резака полный обрез тонкостенной трубы получают за два-три технологических прохода. Однако не стоит стремиться отрезать материал как можно быстрее, с минимальным количеством проходов. Напротив, чем меньшим выбирается шаг «подтяжки» опорных роликов, тем более качественным получается срез.

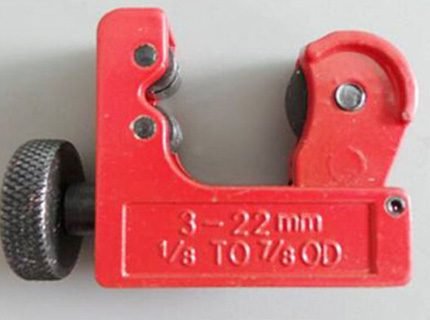

Вариант #2 – телескопические резаки

Телескопы входят в категорию наиболее распространённых конструкций под резку медных труб. Принцип их действия напоминает функционал струбцин. Правда, в отличие от первых конструкций, у телескопов предусмотрена «подтяжка» лезвия резака к телу трубы, в то время как модуль с роликами остаётся неподвижным.

Телескопические резаки обычно используются для работы с трубами малых диаметров (до 52 мм). Поэтому конструктивно они более компактные, облегчённые, удобные.

Пример применения телескопа:

Есть медная труба диаметром 34,92 мм с толщиной стенки 1,2 мм. Требуется отсечь часть трубы под установку фитинга.

1. Вращением винта против часовой стрелки отвести резак от опорных роликов на 40 мм.
2. Надеть труборез на тело трубы и подтянуть резак вплотную к трубной поверхности вращением винта по часовой стрелке.
3. Перемещая инструмент вдоль трубы, установить лезвие резака точно на линию реза.
4. Подтянуть резак винтом до упора и ещё на 0,1-0,2 мм.
5. Прокрутить труборез вокруг оси трубы 1-2 раза.

Далее повторить операции 4-5 до полного отреза.

Как телескопы, так и струбцины-резаки – обе конструкции традиционно оснащаются вспомогательным приспособлением – внутренним гратоснимателем. Приспособлением пользуются для дополнительной обработки труб после обреза или перед пайкой.

В составе телескопических труборезов гратосниматель обычно присутствует как выдвижной элемент, а в конструкциях струбцин этот же элемент имеет откидное исполнение.

Вариант #3 – резаки-роллеры

Относительно новым видом труборезов можно охарактеризовать роллеры, которые отличаются более практичным исполнением в сравнении с двумя предыдущими конструкциями. Предназначены роллеры, в основном, для обработки медных труб малых диаметров (не более 22 мм).

Благодаря небольшим габаритам и дисковой форме корпуса, роллеры удобно помещаются в ладонь мастера. Механика устройства выполнена с поддержкой автоматически изменяемой силы давления на резец в момент прокручивания трубореза вокруг оси трубы.

Надёжный захват приспособления рукой мастера обеспечивается фигурными рёбрами корпуса. Вся механика трубореза заключена в крепкой металлической оболочке. По мере износа режущего диска предусмотрена замена этого элемента.

Достаточно широкие опорные ролики и острый тонкий резец гарантируют качество и точность резки.

Пример использования на практике:

1. Через входной паз надеть устройство на трубу.
2. Скорректировать положение лезвия на точке реза.
3. Плотно обхватить корпус ладонью.
4. Выполнить несколько вращательных движений вокруг оси трубы.

Каких-либо дополнительных действий выполнять нет необходимости до полного отреза.

Труборезы с режущим роликом – инструмент, наиболее востребованный при сборке трубопроводов систем отопления и водоснабжения:
