Вальцы для вощины своими руками

Вощина и вальцы для ее производства: делаем своими руками

О том, что представляет собой вощина и для чего она необходима, хорошо знает любой пчеловод. Вальцы для самостоятельного изготовления вощины также знакомы тем, кто работает с пчелами. Именно это нехитрое приспособление позволяет быстро и эффективно помочь пчелам в таком важном деле, как возведение сот, в которых впоследствии и будет накапливаться мед.

Вальцы для изготовления вощины

Виды вощины и методы ее изготовления

Внешне вощина представляет собой тонкие листы, изготовленные на основе воска или других материалов, с обеих сторон которых имеются выдавленные углубления – донышки. Углубления на поверхности вощины не круглые – они выполнены в виде шестигранника. Именно такую форму поперечного сечения, как известно, имеет каждая ячейка пчелиных сот.

Альтернативой вальцам для вощины является пресс

Вощина в зависимости от материала, из которого она изготовлена, может быть нескольких видов:

• натуральная (именно такую вощину производят сами пчелы, используя для этого воск);
• изготовленная на основе искусственных материалов, приближенных к воску по своим характеристикам;
• пластиковая, для изготовления которой чаще всего применяют полипропилен (пластиковая вощина может быть использована многократно, срок ее эксплуатации иногда доходит до 10 лет).

Натуральная вощина естественно пахнет воском, а её цвет колеблется от светло-желтого до желтого

Поскольку пластиковая вощина пока еще очень редко используется отечественными пчеловодами, подробно рассматривать в этой статье нюансы ее производства и применения нецелесообразно.

Производство вощины, материалом для изготовления которой служит воск или его искусственные аналоги, может выполняться по двум основным методикам.

1. Для реализации первой методики используется такое оборудование для производства вощины, как вальцы, которые могут быть оснащены приводами различного типа – ручным, механическим, электрическим и др. Рабочие части вальцов имеют ячейковый рельеф. Именно между ними пропускается предварительно подогретый тонкий лист из воска или его искусственного аналога.
2. Второй метод изготовления вощины предполагает использование пресса, который может быть оснащен ручным или электрическим приводом. Основными рабочими органами такого пресса являются две пластины, на поверхности которых имеются шестигранные выступы. Последние и формируют углубления в мягких листах из воска или другого материала. Следует отметить, что пресс, по сравнению с вальцами, не дает возможности делать вощину с высокой производительностью, поэтому его целесообразно применять лишь в тех случаях, когда нужно небольшое количество восковых листов.

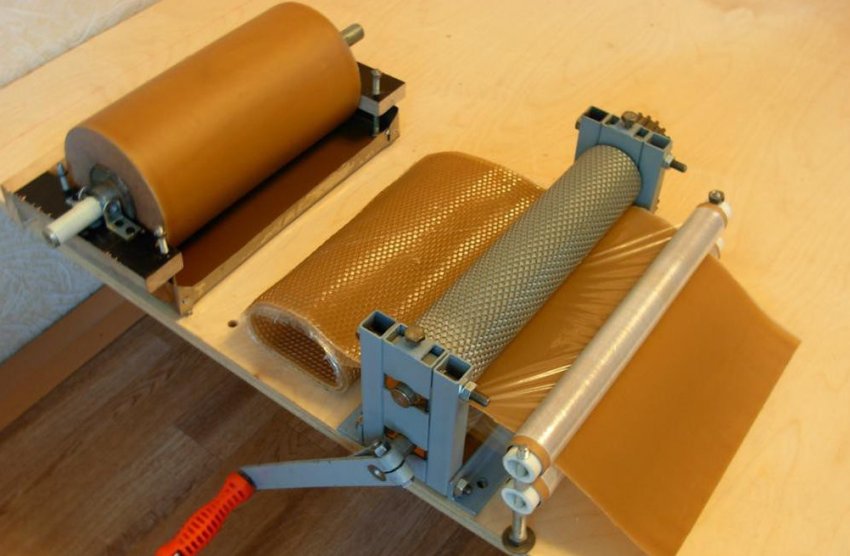

Производство вощины с помощью вальцов

Производство вощины при помощи специальных вальцов является очень эффективным методом, позволяющим оперативно и без значительных отходов изготавливать этот материал в необходимых количествах. Именно такое нехитрое приспособление чаще всего используют те пчеловоды, которых интересует не приобретение готового материала, а изготовление вощины в домашних условиях или даже в условиях выездной пасеки. При этом пользоваться вальцами значительно удобнее и проще, чем прессом.

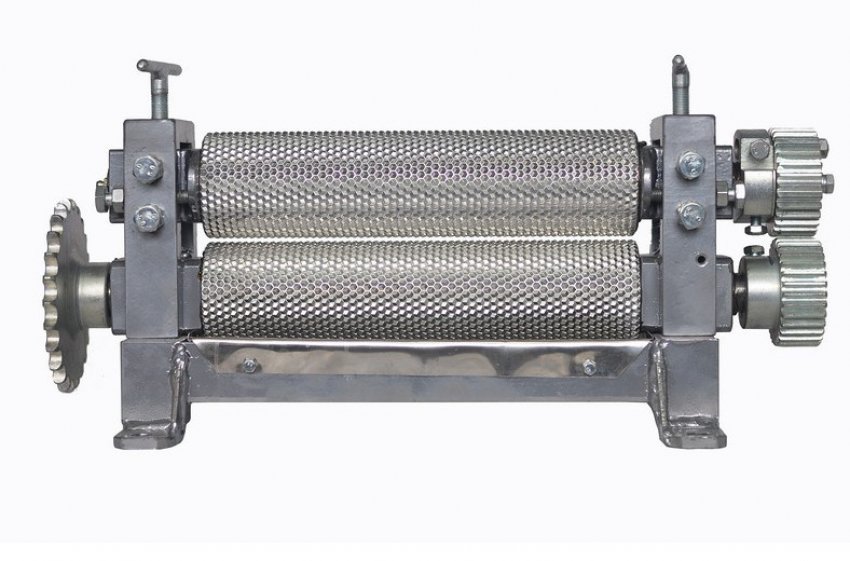

Специальное оборудование для производства вощины состоит из двух частей: лентообразующей и вощинопрокатной

Типовыми элементами конструкции вальцов, которые производят многие современные предприятия, являются:

• два гравированных вала, рабочие поверхности которых и формируют рельеф вощины (вальцы, как правило, изготавливают из закаленной стали, а их рифленую поверхность, чтобы размягченный воск или его искусственный аналог к ней не прилипал, покрывают специальным полимерным составом);
• две шестерни, при помощи которых вальцам придается вращение относительно друг друга;
• регулировочные болты, которые необходимы для того, чтобы устанавливать между вальцами требуемое расстояние;
• основание, на котором крепятся все конструктивные элементы устройства.

Важной характеристикой вальцов, при помощи которых производится вощина, является угол шестигранников-выступов, выгравированных на их рабочей части. Производители стараются сделать такой угол максимально приближенным к углам ячеек сот, которые строят сами пчелы (он составляет 120º).

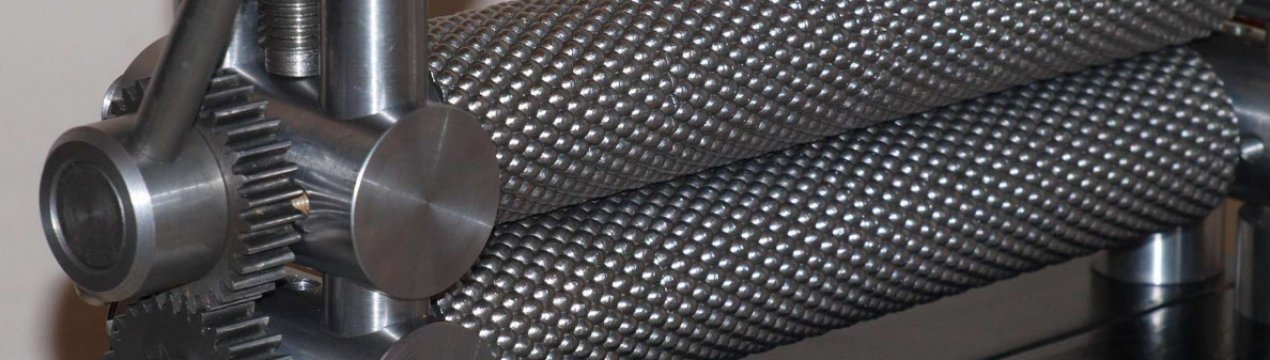

Поверхность вощинных вальцов состоит из правильных шестиугольников, ширина которых колеблется от 5,12 до 5,69 мм

Как уже говорилось выше, чтобы сделать вощину, необходимо пропустить через вальцы тонкий лист из воска или искусственного аналога такого материала. Вощина своими руками может быть изготовлена как уже из готовых листов, которые можно приобрести отдельно, так и из листового материала, произведенного самостоятельно. Для изготовления листов из воска или другого материала можно воспользоваться несколькими методами.

• Стекло или гладкую фанеру погружают в ванночку с расплавленным воском или его аналогом. После полного застывания и охлаждения материала лист из него легко отделяется от основы. Как правило, требуется сформировать лист определенной толщины, для чего шаблон из стекла или фанеры погружают в ванночку с расплавленным материалом три-четыре раза.
• Более совершенная и производительная методика изготовления листов для вощины предполагает использование специального приспособления, основным элементом которого является барабан. Последний, вращаясь при помощи ручки, проходит через ванну с расплавленным материалом. Барабан такого устройства отличается большим диаметром, что необходимо для того, чтобы сформировавшийся на его поверхности слой воска успел полностью застыть и охладиться до момента его снятия.
• Получить лист из воска или другого материала, из которого будет изготовлена вощина, можно и при помощи прокатки подогретого слитка материала через гладкие вальцы.
• Сделать лист для производства вощины можно и более простым способом, не используя для этого никаких специальных приспособлений. Вам потребуются марля и ванночка, в которой будет находиться воск или его аналог. Отрез марли, играющий роль армирующего элемента будущего листа, окунают в ванночку с жидким материалом, а потом укладывают на ровную и гладкую поверхность для полного застывания и охлаждения. Готовые листы из воска или другого материала, чтобы они приобрели требуемую прочность, следует выдержать на открытом воздухе при комнатной температуре. Такая выдержка нужна для того, чтобы из полученных листов изготавливать вощину с минимальным количеством отходов.

Особенности технологии

Вальцы, при помощи которых будет изготавливаться вощина, устанавливаются в специальную ванночку. В ванночку наливают разделительный раствор. Он необходим для того, чтобы размягченный воск не прилипал к выступам на вальцах и на поверхности листа формировались качественные углубления с требуемыми геометрическими параметрами.

Самостоятельно сделать разделительный раствор несложно. Для этого используются следующие ингредиенты: жидкая медовая сыта или раствор, состоящий из воды (1 литр), жидкого мыла без запаха (100 г) и глицерина (2 чайные ложки). В такой раствор, чтобы он сформировал на поверхности вощины тонкий слой с запахом, привлекающим пчел, можно добавить 1 грамм специального средства, содержащего феромоны пчелиной матки. После того как вальцы установлены в предварительно подготовленную ванночку, в нее заливается разделительный раствор.

Сам процесс изготовления вощины выглядит следующим образом.

• Лист из воска или искусственного аналога такого материала укладывается в ванночку.
• Находящийся на поверхности разделительной жидкости лист аккуратно продвигается к зазору между вальцами и направляется в него.
• Поворотом рукоятки от себя вальцы приводятся во вращение, в этот момент лист полностью затягивается в зазор и пропускается между рабочими поверхностями вальцов.

Восковой лист, проходя между вальцами, покрывается углублениями нужной конфигурации

Выполняя такой несложный процесс, следует контролировать, чтобы рабочие поверхности вальцов постоянно смачивались разделительным раствором, находящимся в ванночке. Полученный таким образом лист вощины просушивают, и затем он полностью готов к использованию.

После процедуры вальцы необходимо тщательно промыть теплой водой и просушить. Чтобы вальцовое устройство для изготовления вощины прослужило вам долго и не давало сбоев в работе, хранить его следует в сухом месте и при плюсовой температуре.

Изготовление вальцов для вощины

Что такое вальцы для вощины, знает каждый пасечник. Метод изготовления также известен. Но не все имеют необходимого оборудования и вынуждены приобретать вощину в специализированных магазинах. Процесс производства несложно сделать прибыльным бизнесом, помогая собственным пчелам этим важным элементом для их деятельности и продавать часть продукции.

Что такое вальцы для вощины

На производственных площадях вощину изготовляют на автоматических линиях. В домашних условиях, на выездных пасеках все происходит намного проще. Вальцы для изготовления вощины намного удобнее и практичнее специального пресса. Для изготовления вощины достаточно пропустить восковой лист через них.

На современном рынке представлено несколько видов подобного оборудования:

• гравированные
• гладкие;
• ручные;
• с электрическим приводом.

Отличие в форме поверхности валков в том, что на гравированных уже имеется характерный рисунок. Раскатывая пластину, на ее поверхности появляется заготовка в виде шестигранников, напоминающая соты. После этого останется только придать форму, закрепить на рамке и поместить в ульи. Дальше пчелы самостоятельно станут тянуть соты, которые используются для сбора меда и расплода.

Гладкие вальцы используются только для того, чтобы раскатать восковую массу на листы. Поверхность гладкая, без рисунка. Поэтому важно иметь оба станка.

Производство вощины с помощью вальцов

Это выгодное занятие не только как забота о своих подопечных. Существуют данные статистики, свидетельствующие, что за один сезон на ручных вальцах владелец накручивает вощины на сумму близкой 10 тыс. дол, не отвлекаясь от основного занятия. Поэтому использовать вальцы для производства вощины выгодно.

Изготовление вощины несложное. На каждый лист уходит не более минуты. Подготовить двое вальцов и чистый, без следов подмора и мусора воск. Технология немного напоминает выкручивание белья на старых стиральных машинах:

• вальцы смазать слабым мыльным раствором, чтобы воск не приставал;
• к готовому раствору добавить немного соды;
• изготовить ленту на гладких вальцах или использовать приобретенную в магазине;
• переместить готовую ленту или восковые листы на гравированному вальцу и пропустить через него;
• готовую вощину хранят в темном, прохладном месте.

Если нет желания использовать мыльный раствор, можно применить другое средство, состоящее из воды, глицерина и жидкого меда.

Произведенная в домашних условиях вощина не отличается от заводской. Но, так как при производстве используется вода (раствор для смачивания), она попадает в листы. Поэтому готовые листы небольшими стопками или по 5-6 штук. Хранят в прохладном, хорошо проветриваемом помещении. И только через несколько дней скалывают стопкам для длительного хранения.

Опытные пчеловоды утверждают, чем дольше вощина хранится на складе, тем качественнее она становится. Использовать только что произведенную нецелесообразно. Это еще одна из причин, которая должна заставить произвести станок и производить важный продукт самостоятельно и иметь ценный продукт пчеловодства в достаточном количестве.

Особенности технологии

Ничего особенного в приготовлении вощины на вальцах нет. Самое главное, чтобы воск был чистым, без посторонних примесей. На грязной вощине пчела может начать тянуть трутневые соты.

Воск быстро прогревает вальцы, листы начинают приставать. Чтобы этого не происходило, необходимо обложить льдом и не забывать смазывать мыльным раствором. Воск не любит высокой температуры. Лучше поддерживать ее в пределах 15 градусов.

Как сделать вальцы для изготовления вощины

Цена вальцов в торговой сети высокая. Самостоятельное изготовление станка для производства вощины достаточно трудоемкий процесс. Но учитывая стоимость готового оборудования, освоить его желательно.

Инструменты и материалы

Необходимо заготовить основные компоненты:

• два вала;
• две шестерни;
• болты для регулировки;
• основание для крепежа готового станка;
• рабочий инструмент.

Сборка аппарата

Работа осуществляется в несколько этапов:

• установить станину;
• для вертикальной основы подойдет П-профиль;
• использовать придаточную цепь для механизма;
• установить цепь на звездочки;
• изготовить вальцы, используя закаленную сталь или цилиндры из пищевого алюминия;
• покрыть силиконовой матрицей, которую можно изготовить самостоятельно;
• отрегулировать величину зазора;
• закрепить на подготовленной основе.

Чтобы придать матрице прочности, в нее добавить небольшое количество строительной керамики.

Некоторые владельцы предпочитают заказать изготовление валиков у фрезеровщика, имеющего достаточный опыт Каждая ячейка должна идеально одинаковой. Нижний вал должен быть закреплен на подшипниках, верхний перемещается по инерции первого. На готовых вальцах производят не менее 10 кг. вощины за час.

Наличие ванночки, отмеченной на чертеже, не обязательно. Но с ее присутствием работать намного проще. В ней находится жидкость для обработки валиков или расплавленный воск. С ее присутствием отпадает необходимость постоянно вручную смазывать валики. Эта же ванночка используется для изготовления вощинных листов.

Ее наполняют чистым воском. Лист фанеры или стекла обильно смачивают водой. Несколько раз опускают в расплавленный воск. После застывания он легко отстает и пластина готова для прокручивания. Расплавленный воск можно вылить в формы, которые немного похожи на противне. Застывший в них материал используют также.

Но многие пасечники отмечают, что подготовка листов полуфабриката – дело, кропотливое и отнимающее много времени. Поэтому, если нет гладких вальцов, а опыт с гравированным есть, то лучше сделать и второй станок.

Ошибки при изготовлении

Во время изготовления домашнего станка, возникают некоторые ошибки. Их важно учесть, приступая к самостоятельной работе;

• трещины на валах;
• уменьшение зазора из-за неправильной регулировки;
• сжатие основных деталей, механизмов.

Эти показания учесть, чтобы исключить плохую работу станка.

Преимущества домашних вальцов

Ручная модель, изготовленная самостоятельно – это кропотливо, но выгодно. Экономия и дополнительная выгода в бизнесе. Имея незначительный опыт, каждый пасечник может попытаться сделать такой станок. После работы важно контролировать состояние валов, помыть и просушить их. Смазывать регулярно подшипники. Кроме этого важно соблюдать условия хранения оборудования, чтобы оно прослужило долго.

Изготовление вощины является эффективным методом, который позволяет производить достаточное количество материала для полноценной работы насекомых. Не оставлять пчел без этого материала, пока он ищет где приобрести заводскую. Небольшой размер станка и отсутствие необходимости подключать к сети. Он присутствует с пасечником во передвижения к медоносным местам. Да и пользоваться ими намного проще, чем прессом.

Важно следить за тем, чтобы дети или посторонние люди не пытались пропустить через вальцы бумагу, куски ветоши. Этого делать нельзя.

Как сделать вальцы для изготовления вощины своими руками по чертежам

Каждый пчеловод хорошо знаком с основными правилами работы и содержания пасеки: одним из них является создание благоприятных и комфортных условий для жизнедеятельности пчелосемьи — объемных, просторных ульев и качественных сотов. Пчелы вырабатывают воск – материал для постройки сотов, их шестигранные ячейки выполняют несколько функций: они являются хранилищем для меда, складами для перги и колыбелями для личинок.

Ячейки сотов, в зависимости от их значения и формы, делятся на четыре класса:

1. Основные — пчелиные, в них рождаются рабочие пчелы, откладывается их основная пища — мед и перга. Таких ячеек в сотах большинство;
2. Переходные;
3. Маточные, в них матка откладывает яйца для создания дальнейшего потомства;
4. Трутневые.

После вывода личинок в сотах остаются их продукты жизнедеятельности и коконы, что впоследствии приводит к потемнению и засорению сотов, измельчению ячеек. В таких ячейках выводится более мелкое и менее жизнеспособное потомство, могут завестись вредители. Именно потому в основе успешного разведения здоровых пчелиных семей и качественного производства меда лежит своевременная замена сотов – 1 раз в год.

Вощина: для чего она нужна

Вощина для рамок

Вощина – это тонкая восковая пластина, база, на которой пчелы будут возводить будущие соты, на вощине отпечатаны донца ячеек шестиугольной формы. Их пчелы удлинят до нужной им высоты при помощи собственного воска. Для того, чтобы уменьшить количество трутней в пчелиной семье и увеличить объемы добычи меда (складируемого в пчелиные ячейки) пчеловоды и используют вощину. Кроме того, применение вощины позволяет экономить ресурсы пчелы, сконцентрировать их основную работу на сборе нектара, способствует развитию пчелиных семей.

• Несложно изготовить кормушки для пчел своими руками. Подробнее об этом читайте в статье на нашем сайте.
• Процесс изготовления дым-пушки своими руками описан в этой статье.
• Делаем поилку для пчел самостоятельно: https://uleypchel.com.ua/izgotovlenie-poilki-dlya-pchel-svoimi-rukami

Материалы для изготовления вощины

Для производства вощины применяют различные материалы: натуральные и искусственные:

Воск. Вощина, изготовленная из воска, считается натуральной, именно такую вощину пчелы производят самостоятельно;

Воскоподобные искусственные вещества (парафин, полиуретан и прочие). Такая вощина считается более хрупкой и легкодеформируемой, она пользуется небольшим спросом;

Пластмасса. Искусственная пластиковая вощина имеет массу достоинств: длительный срок эксплуатации, отсутствие затрат на приобретение натуральной восковой вощины, твердость, износоустойчивость. Основным недостатком такой пластины является то, что пчелы выстраивают неравномерные соты, либо не выстраивают их вообще. Кроме того, пластиковую вощину требуется регулярно обрабатывать химикатами во избежание появления инфекции и вредителей в улье.

Производство вощины в домашних или фабричных условиях

Для российских пасечников самой популярной и распространенной остается натуральная вощина, изготовленная из пчелиного воска. Многие покупают уже готовые листы, произведенные в фабричных условиях при помощи специальных прессовочных станков. Кто-то предпочитает домашний способ изготовления восковых основ.

Существует два способа создания листа вощины:

1. При помощи специального формовочного пресса штампуют восковые листы с узорами ячеек.
2. Посредством прокатки восковой массы через специальные вальцы для вощины с ручным, механическим или электрическим управлением.

• Тележка Апилифт своими руками для перевозки ульев.
• Об изготовлении воскотопки своими руками читайте здесь.
• Прицеп для перевозки ульев можно сделать самостоятельно: https://uleypchel.com.ua/pritsep-dlya-perevozki-pchelinyih-ulev-svoimi-rukami

Пресс для восковой вощины

Заводской пресс для вощины

Изготовить пресс для отлива вощины в домашних условиях несложно: специальный промышленный силикон, используемый для отлива форм, наносят на готовый лист вощины с обеих сторон, для высыхания помещают в духовой шкаф. По готовности силиконовые листы крепят к металлическим пластинам – основам будущего пресса, прикручивают ручку и дополнительные боковые фиксаторы.

Вальцы для вощины

Вальцы для производства листовой вощины представляют собой устройство, состоящее из двух металлических барабанов с рельефом ячеек, зафиксированных металлическими креплениями так, чтобы через них было возможно пропустить восковой лист, и на выходе получить вощину с отштампованными ячейками.

• Возможно здесь найдется информация, которая поможет вам подобрать необходимый вам специальный инструмент для изготовления вощины https://uleypchel.com.ua/pchelovodcheskij-inventar-vse-nuzhnoe

Вальцы могут быть:

• Гравировальными. При помощи таких вальцов можно сформировать уже готовую вощину с рельефами ячеек. Даже при помощи ручных гравировальных вальцов можно произвести до 20 кг вощины за день;
• Гладкими. Такие вальцы напоминают приспособление для раскатки теста: гладкие вальцы помогают сформировать и заготовить большие объемы заготовок из восковых брикетов для листов вощины без рельефов.

Вальцы для изготовления вощины своими руками

Вальцы для производства вощины

При создании вальцов нужно учитывать следующие детали:

1. В зависимости от климатической зоны размеры ячейки на сотах варьируются от 5,1 до 5,7 мм, поэтому при выборе размера ячейки обратите на это особое внимание, измерьте эти показатели в сотах вашей пасеки;
2. Для заготовки вальцов используются алюминиевые валики. По периметру валика должно быть около 46-50 оснований ячеек, это нужно учесть при выборе диаметра заготовок (стандартно диаметр валика составляет до 60 мм, длина – около 280 мм);
3. Угол ячейки вальцов должен быть максимально приближен к натуральному, который создают пчелы при формировании сотов – это 120 градусов.

На полученные заготовки наносится рельеф ячеек – эта задача является особенно сложной: кто-то использует способ токарной обработки с помощью специальных фрез, кто-то накатывает требуемый профиль по поверхности валика. При помощи специальных шестерен, подшипников и крепежей валики фиксируются на расстоянии 2-4 мм друга от друга.

При изготовлении вощины валики смазываются специальным раствором, состоящим из глицерина, воды, жидкого меда. Это поможет защитить поверхности валиков от налипающего воска. После окончания работ валики нужно промыть жидким мылом без запаха, тщательно просушить.

Видео. Изготовление вощины в домашних условиях

Как изготовить вальцы для вощины своими руками

Добавить в избранное

Раньше вощину изготавливали исключительно пчёлы, сейчас же технологии дошли до того, что её можно изготовить не только на производстве, но и самостоятельным образом. Как это сделать и что для этого потребуется, будет рассмотрено в данной статье.

• Виды вощины и способы её изготовления
• Особенности производства вощины с помощью вальцов
  • Видео: Вальцы для вощины
• Достоинства самодельных вальцов
• Изготовление вощины своими руками в домашних условиях
  • Инструменты и материалы для работы
  • Технология сборки
• Особенности использования аппарата
• Возможные ошибки при изготовлении

Виды вощины и способы её изготовления

Выглядит вощина как несколько восковых тонких листов, по обеим сторонам которых присутствуют шестиугольные углубления — ячейки.

Вощина изготовляется из разных материалов, а поэтому её делят на несколько видов:

• натуральная (производимая именно пчёлами);
• аналогичная по параметрам воску;
• пластиковая (в основном полипропиленовая).

Пластиковую вощину отечественные пчеловоды используют редко.

А вот производство из воска или его аналогов можно поделить на 2 способа:

• первый — вальцы, оснащённые разными приводами. Рабочие составляющие этих вальцов обладают рельефом в виде ячеек. А именно между ними будет пропускаться уже подогретый тонкий восковой лист;
• второй — используется пресс. Рабочие части — 2 пластины с шестигранными выступами, в которых и формируются необходимые «соты».

Особенности производства вощины с помощью вальцов

Этот аппарат состоит из следующих компонентов: 2 гравированных вала, 2 шестерни, регулировочные болты и основание.

Вальцы помещают в ёмкость с разделительным раствором. Его используют для того, чтобы процесс изготовления был более лёгким: таким образом размягчённый воск не прилипнет к выступам, а на листе будут формироваться только качественные «ямки» требуемой формы.

Этот раствор продаётся в специализированных магазинах, но его можно изготовиться и самостоятельно. Для этого потребуется: жидкая сыта из мёда или раствор из 1 л воды, 100 г жидкого мыла без ароматизаторов и 2 ч. л. глицерина для формирования на поверхности вощины тонкого слоя с запахом, который привлекает пчёл.

Видео: Вальцы для вощины

Процесс производства вощины таков:

1. Восковый лист укладывают в ванночку.
2. Этот лист осторожно продвигают к зазору между вальцами и направляют в него.
3. Рукоятку поворачивают от себя, а вальцы начинают вращаться. Благодаря такому процессу лист полностью будет помещён в зазор и пропущен через него.

Достоинства самодельных вальцов

Ручные вальцы — самые удобные и практичные, поскольку для их функционирования не понадобится электричество. Струбцины, которые подают вальцы и обладающие цепной передачей, крепятся на основной станине, а поэтому они более надёжны, компактны, удобны в регулировке и долговечны. Производство самостоятельным образом — трудоёмкий и кропотливый процесс, но он обойдётся гораздо дешевле, чем купленное оборудование в магазине.

Изготовление вощины своими руками в домашних условиях

Хоть изготовлять вощину своими руками сложно, но освоить эту науку можно. Для этого потребуется изучить технологию сборки, а также подготовить инструменты для работы.

Инструменты и материалы для работы

Понадобятся следующие инструменты:

• трубный каркас;
• П-образный профиль;
• струбцина с резьбой;
• передаточная цепь.

Технология сборки

Этот процесс состоит из следующих шагов:

1. Монтировка главной станины, которую можно выполнить, взяв за основу каркас из трубы.
2. Эксплуатация П-образного профиля. Сверху открытой части этого компонента ставится деформирующая деталь механизма, который после крепится при помощи струбцины с резьбой.
3. Эксплуатация передаточной цепи, для того чтобы выполнить сборку механизма.
4. Монтаж цепи на звёздочки. После натягиваем её по линии и проверяем, а также выполняем монтаж ручки подачи.
5. Изготовление вальцов.
6. Крепить вальцы к станинам, используя подшипники качения.

Особенности использования аппарата

Использовать такой аппарат необходимо максимально бережно, в ином случае прослужит он вам недолго и будет давать сбои. Для этого необходимо после использования промыть его под тёплой водой, а после просушить. Хранить вальцы необходимо в сухом месте и при плюсовом температурном режиме.

Возможные ошибки при изготовлении

При изготовлении необходимо не только придерживаться технологии сбора, но и избегать ошибок, которые бывают следующими:

• трещины на поверхности;
• растяжённая поверхность в месте наибольшей нагрузки;
• деформированные детали.

Каждая из таких погрешностей обязательно негативно скажется на вашем станке, а поэтому необходимо делать всё правильно, учитывая все нюансы и возможные ошибки.

Таким образом, изготовить вальцы самостоятельно довольно сложно, но если внимательно изучить все особенности этого процесса, придерживаться правильной технологии сборки, то это мероприятие будет не таким уж сложным. Но в любом случае при таком варианте вы сможете сэкономить и насладиться удобством, компактностью и надёжностью станка.

Пчёлы и мёд

Вощина представляет собой восковой лист, на котором с двух сторон есть донышки, выполненные в форме шестигранника. В нее собирают мед. Именно этот элемент и является основной составляющей пчелиных сот. Обычно над его изготовлением трудится вся пчелиная семья, но совершенству нет предела!

Теперь вощину люди научились изготавливать самостоятельно. Это способствует сохранению времени пчел. Они таким образом экономят время на расширении своих гнезд весной, ранним летом, когда им предстоит главный сбор меда. При этом все внимание пчелиной семьи будет направлено лишь на сбор нектара.

Способы изготовления вощины

Для изготовления искусственных вощин можно использовать такой материал, как полипропилен. Изготовление этого компонента сот может выполняться двумя способами:

1. Использование вальцов (автоматических, ручных). Они имеют ячейковый рельеф. Воск, который прокручивают в таком аппарате, должен изначально подогреваться.
2. Применение пресса (электрического, простого). Этот механизма представлен двумя пластинами, на которые нанесены шестигранные ячейки. Производительность данного метода незначительна. Пресс подходит для изготовления элементов сот на небольшой пасеке.

При изготовлении не стоит забывать о таком важном факторе, как толщина. Лист должен быть около 1 мм (это рекомендованный специалистами размер).

Готовое изделие перед помещением внутрь улья, должно крепиться к специальной матрице. Матрица представлена рамкой, которая держит такое хрупкое изделие, как вощина. К ней есть особые требования:

• прочность;
• блестящая поверхность;
• качественный (натуральный) материал.

Чтобы изготовить такую конструкцию, которая будет использоваться пчелами в построении сот, потребуется специальное оборудование. Оно представлено вальцами, которое можно приобрести в готовом виде (заводские), или же изготовить самостоятельно.

Основные виды оборудования

Вальцы для изготовления вощины бывают трех видов:

1. Ручные вальцы – данная модель характеризуется незначительными размерами. При его установке, обслуживании практически никогда не возникают проблемы. Это оборудование включает такие детали: станина (она представлена массивным основанием), подающие, приемные вальцы, которые соединены цепной передачей, комплект из струбцин.
2. Электрические – эти изделия характеризуются высокой производительностью. Это объясняется использованием электрического мотора, активирующего исполнительный механизм, который протягивает трубу через вальцы.
3. Оснащенные гидравлическим приводом – эти агрегаты наделены повышенной мощностью. Они относятся к капитальному промышленному оборудованию.

Из этих трех видов оборудования в изготовлении вощины используют в основном ручную модель. На ней вальцы наделены таким же рельефом, как и готовая основа для сот. Создание формы считается не совсем легким процессом. Воск должен быть разогрет, его всегда используют в жидком виде. После разогревания эту массу прокручивают через вальцы. Приняв необходимую форму, он постепенно застывает.

Вальцы для производства вощины используются для прокатывания тонкой восковой ленты, из которой формируется важный элемент сот. Опытные пчеловоды знают, что ширина ячеек на сотах отличается в различных зонах СНГ, она варьирует в пределах 5,12 – 5,69 мм.

Для нашей зоны, согласно выполненным специалистами измерениям, характерна ширина ячеек в 5,33 мм. Если верить данным ученых пчеловодов (а причин сомневаться в их достоверности нет), то пчелы способны строить свои соты с точностью до 0,015 – 0,020 мм. Такие данные следует учитывать при изготовлении вальцов для вощины.

В производстве обычно используют три вида данного оборудования:

• двухвалковые – эта модель представлена двумя валами, которые расположены параллельно. Верхний вал отличается малым сечением, эта деталь изготовлена из высокопрочной стали. Нижний вал характеризуется наличием сечения с большим диаметром. Для его изготовления используют сталь, которая покрыта каучуком;
• трехвалковые;
• четырехвалковые.

При обработке металлических листов наиболее часто используются трех-, четырехвалковые модели. Чтобы изготовить вощину достаточно и двухвалкового агрегата. Он считается более практичным для использования в сфере пчеловодства.

Теперь перейдем к самому процессу со всеми подробностями, чтобы узнать, как сделать свой вальцовочный агрегат.

Преимущество вальцов, изготовленных своими руками

Ручная модель считается наиболее удобной, практичной, для ее работы не нужна электрическая сеть. Струбцины, подающие вальцы, которые обладают цепной передачей, крепят на основной станине. Такая модель считается надежной, долговечной, компактной, удобной в регулировке.

Создание вальцов своими руками является трудоемкой, довольно-таки кропотливой работой. Но такое оборудование обойдется вам в разы дешевле, чем заводская сборка (от 20 000 рублей). Перед тем как приступать к самому процессу изготовления оборудования, разберитесь с чертежами. После этого подготовьте все необходимые детали.

Вся работа по созданию вальца для вощины своими руками заключается в выполнении следующих действий:

1. Монтировка основной станины. Ее можно выполнять на основе трубного каркаса, изогнутого профиля.
2. Использование П-образного профиля вместо вертикальной опоры. Вверху этой детали (ее открытой части) нужно поставить деформирующий элемент механизма. Затем выполняем крепеж этого элемента посредством струбцины с резьбой. Крепление опоры внизу выполняется под станиной.
3. Использование передаточной цепи для сборки механизма.
4. Установка цепи на звездочки, затем выполняем натяжение цепи, проверяем ход. После этого необходимо установить ручку подачи.
5. Изготавливаем вальцы. Многие рекомендуют с этой целью воспользоваться закаленной сталью.
6. Продумываем радиальную регулировку в станке, которая потребуется для смены величины зазора между валками.
7. Выполняем крепление вальцов к станинам посредством подшипников качения.

Изготовив оборудование своими руками, вы не только сэкономите на покупке приличную сумму, вы получите компактный, маловесный, мобильный станок. При появлении каких-либо сбоев в работе, вы сами поймете, в чем причина, ведь это ваше изделие.

Видео: изготовление вощины своими руками.

Возможные ошибки при изготовлении станка

Остановив выбор на изготовлении станка для производства вощины своими руками, нужно продумать не только план действий, но и рассмотреть возможные погрешности, появление которых нежелательно. Приступая к работе, постарайтесь не наделать нижеприведенных ошибок:

• появление трещин на металлическом профиле;
• сжатие, растяжение поверхности в месте оказываемой нагрузки;
• сжатие, деформация деталей перед работой.

Любая из таких «мелочей» может отрицательно сказаться на вашем станке. Чтобы вальцы работали слаженно, нужно делать все правильно, с учетом малейших нюансов.

Изготовление вальцов для получения вощины

Спрессованный в рельефные листы воск, как фундамент, является основой для возведения пчелами сот. Чтобы поддерживать продуктивность собственной пасеки, придется использовать вальцы для вощины. Наиболее выгодно делать их самостоятельно.

1. Особенности изготовления вощины
2. Виды вальцев
3. Составные части ручного аппарата
4. Изготовление ручного оборудования
5. Инструменты и материалы
6. Сборка аппарата

1. Целевое использование аппарата
2. Заключение

Вальцы для вощины

Особенности изготовления вощины

Чтобы получить продукты пчеловодства, важно создать для них качественную основу — вощину. Получить ее несложно при условии наличия оборудования. Сегодня в продаже есть как старинные машины проката воска, так и новое электрическое оборудование. Также используют специальные машины пресса.

Натуральный продукт — спрессованный в лист воск, имеющий тонкую толщину и ячеечную поверхность. Ячейки необходимы пчелам для более эффективного возведения сот с медом, а также для получения сильного и здорового потомства. Их глубина и размер должны быть максимально схожими с натуральными ячейками сот.

Используют и пластмассовую вощину. Это искусственный продукт, который не меняет свойств до 10 лет. Он также подходит для домашнего производства меда и разведения пчелиной семьи, но имеет свои недостатки. Использование искусственных гравированных пластин приводит к повышению риска заражения обитателей пасеки аскосферозом и другими инфекционными заболеваниями. Лучше прибегать к изготовлению вощины на вальцах, сделанной на основе пчелиного воска.

Виды вальцев

Валы для формирования рельефного листа бывают гладкими и рельефными (гравировальными). Первые менее популярны при получении готового продукта для комплектации ульев. Такие аппараты применяют только для формирования чистых листов с необходимостью применения пресса с рельефной рабочей поверхностью.

Оборудование бывает как ручным, так и оснащенным электрическим приводом. Второе чаще используют в промышленных целях. Для ведения домашнего хозяйства подойдут и обычные аппараты с рукоятью.

Составные части ручного аппарата

Вальцевые аппараты для прокатки воска внешне напоминают оборудование для раскатки теста. Ручной аппарат прост в исполнении. Его конструкция основана на работе основного механизма: взаимодействии 2 цилиндрических валов, соединенных шестернями или же цепным приводом. Они установлены на металлическом основании (станине). Для устойчивости конструкции применяют струбцину.

Регулировку прижатия валов осуществляют специальной пружиной или же болтами. Они вращаются за счет подшипников и оказанного вращательного движения рукоятью управления.

Изготовление ручного оборудования

Основное преимущество самостоятельной сборки аппарата для прокатки воска — низкие затраты. Чтобы изготовить такое устройство, уйдет в 3-4 раза меньше денег, чем на покупку уже готового специализированного аппарата. Потребуется раздобыть чертеж, по которому и будет производиться подготовка материалов и заготовок.

Процесс изготовления вальцов сложный и кропотливый. Чтобы изготовить вальцы, хозяину пасеки нужно учитывать:

• Размеры ячеек на готовом продукте. Они бывают разными и зависят от содержания пчел и климатических особенностей региона, где находится пасека. Перед конструированием вальцов снимают замеры с сот.
• Материалы. Для изготовления вальцов важно использовать прочные и долговечные материалы, которые не отразятся на химическом составе готового продукта (листов спрессованного воска). Лучше использовать цилиндрические заготовки из пищевого алюминия.
• Угол ячейки должен ровняться 120°, т. к. такой же показатель имеют ячейки натуральных сот.

Наиболее простой и дешевый в изготовлении тип — двухвальцевая модель с зубчатым или цепным соединением. При условии наличия всех материалов и инструментов, чтобы изготовить такой аппарат потребуется всего 4-5 часов.

Процесс изготовления вальцов сложный и кропотливый

Инструменты и материалы

Чтобы сделать вальцы для изготовления лощины своими руками потребуется умения работы на токарном, сверлильном и штамповочном станках, а также нужное количество материалов. Главное — раздобыть основной элемент механизма: алюминиевый цилиндр диаметром не менее 60 мм и длиной не менее 550 мм. Заготовку делят на 2 части.

Корпус делают из П-образного профиля или же металлической трубы. Для производства ручного аппарата также потребуются:

• шестерни или звездочки с цепью;
• рукоять;
• болты;
• подшипники качения.

Существуют и другие варианты устройства вальцов для самостоятельного изготовления вощины. Популярен тип оборудования без шестерней (звездочек) и цепного соединения. В таких аппаратах требуется подобрать подходящую пружину, которая будет притягивать нижний вал к верхнему, создавая условия для достаточного сцепления во время работы механизма.

Сборка аппарата

Вальцы для производства вощины делают как гравированные, так и гладкие. Отличие между ними — наличие рисунка на поверхности вала. Сама же технология изготовления остается такой же. Изготовление рисунка на поверхности детали производят путем обработки изделия на токарном станке или же методом накатки профиля. Главное — добиться нужного размера ячеек, схожего с натуральными сотами. Угол одной ячейки должен ровняться 120°.

Вальцы для домашнего производства вощины делают согласно раздобытым чертежам:

• Вальцы для изготовления вощины своими руками производят из цилиндров пищевого алюминия. На фрезерном станке по необходимым размерам вытачивают ролики. Диаметр этой части оборудования должен быть равен 58-60 мм, а длина — 260-280 мм. На полученном валике должно содержаться до 48 ячеек.
• Ячейки подгоняют до необходимой величины на штамповочном станке.
• Приваривают звездочки, которые в будущем будут соединены цепью.
• Производят станину их металлической трубы или профиля.
• Устанавливают нижний вал на подшипники, а верхний фиксируют в станине так, чтобы он перемещался по вертикальной плоскости.
• Устанавливают цепь на звездочки, проверяют ход механизма.

Процесс изготовления вальцов для вощины заканчивается установкой ручки. После важно отрегулировать зазор рабочей зоны проката.

Вальцы для вощины с ручным приводом дают 10-15 кг продукта в час. Такой показатель немного уступает заводскому оборудованию, но для применения в домашних условиях это не недостаток. Такие ручные механизмы обойдутся хозяину пасеки дешевле, чем любые, даже самые простые двухвальцовые специализированные типы оборудования.

Целевое использование аппарата

Первое, с чем придется столкнуться хозяину пасеки, — подготовить основной материал для работы (воск). Из него нужно выпарить лишнюю жидкость путем проваривания продукта 2-3 раза в эмалированной емкости.

Производство вощины в домашних условиях на самодельном аппарате не отличается от эксплуатации покупных специализированных вальцов. Поверхность окунают в ванночку со специальным раствором из теплой воды, мыла и глицерина. Добавку специализированного средства, маточного молочка производят по желанию.

Подготовив оборудование, разделительный раствор и воск, можно проверять вальцы для самостоятельного изготовления вощины:

• Проверяют готовность всех механизмов оборудования к работе. Важно настроить щель между валами.
• Воск окунают в ванночку с раствором.
• Аккуратно подправляют его в сторону зазора между валами.
• Крутят рукоять, запуская механизм оборудования в действие.
• На выходе получают уже прокатанный воск нужной толщины и с наличием ячеек.

При изготовлении спрессованного продукта следят за состоянием поверхности алюминиевых роликов. Воск не должен прилипать к ней. Когда работа будет закончена, рабочие части оборудования промывают теплой водой и высушивают.

Заключение

Сделать своими руками аппарат для получения листов воска сложно, особенно без опыта работы на сверлильном и токарном станках. Если же такой опыт есть, раздобыв алюминиевый цилиндр, металлическую трубу или профиль, а также шестерни, цепь и болты, получится сконструировать машину для прокатки воска.

Преимущество самодельного оборудования — получение качественного аппарата за скромную цену.
